Carel gaSteam UG090HD001 [7/63] Снятие и установка на место лицевой панели

Док. №. +030221930 изд. 4.0 -

Рис. 2.2.1

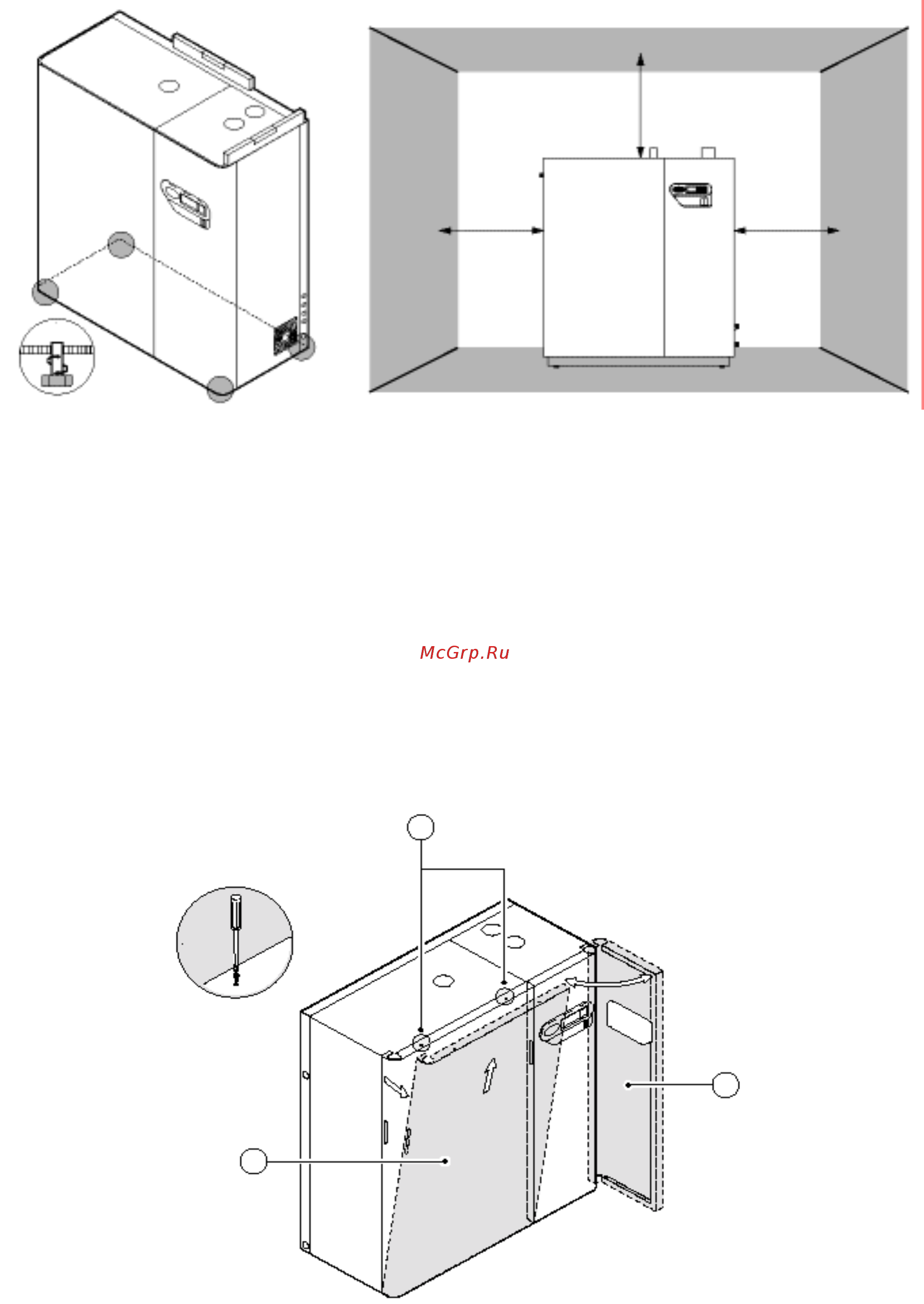

2.3 СНЯТИЕ И УСТАНОВКА НА МЕСТО ЛИЦЕВОЙ ПАНЕЛИ

Для снятия лицевой панели увлажнителя (см. рис. 2.3.1) выполните следующие действия:

1. Откройте боковую панель A;

2. С помощью отвертки отвинтите винты V;

3. Придерживая панель B по бокам, наклоните ее вперед, чтобы освободить боковые фиксаторы,

приподнимите панель на 2 см вверх для снятия с нижнего фиксатора;

4. Снимите лицевую панель.

Для установки лицевой панели на место выполните следующие действия:

1. Наклоните слегка вперед лицевую панель B , чтобы она легко вошла в нижний фиксатор;

2. Верните панель в вертикальное положение, чтобы произошло защелкивание боковых фиксаторов;

3. С помощью отвертки затяните болты V;

4. Закройте боковую панель A.

Рис. 2.3.1

Поз. V

минимум 500 мм

минимум 500 мм минимум 500 мм
