Док. №. +030221930 изд. 4.0 -
30
7.4 ИЗМЕНЕНИЕ УСТАВКИ
Для изменения величины уставки обратитесь к п. 8.1 "Просмотр и программирование уставки".
7.5 ИНДИКАЦИЯ АВАРИЙНЫХ СИГНАЛОВ
При возникновении неисправности начинает мигать индикатор 9 (см. Рис. 7.1.1), а на экране отображается
алфавитно-цифровой код, который каждые 2 секунды сменяется отображением запрограммированного
значения рабочего параметра.
При наличии нескольких неисправностей последовательно отображаются все коды с интервалом в 2
секунды.
Одновременно контроллер запускает аварийное реле (см. раздел 5 "Электрические соединения"). Для
расшифровки типа неисправности обратитесь к разделу 12 "Аварийная сигнализация и устранение
неисправностей". Даже после устранения неисправности пока не будет нажата кнопка сброса (PRG), на
экране отображается информация об аварийном состоянии. Если неисправность не устранена, кнопка
сброса не сработает.
7.6 ПОЛНЫЙ СЛИВ ЦИЛИНДРА
В течение первых 5 секунд с момента запуска агрегата (на этапе тестирования увлажнителя – Рис.
10.1.2.2), нажмите одновременно кнопки ▲ и ▼ .
Через 2 секунды при нажатых кнопках заработает сливной электроклапан.
Слив осуществляется в течение 5 мин, после чего происходит автоматический запуск увлажнителя.
Для прерывания слива воды отключите увлажнитель или нажмите и удерживайте одновременно кнопки ▲ и
▼ в течение 2 сек.
7.7 ПРОПУСК АВТОТЕСТИРОВАНИЯ ЭЛЕКТРИЧЕСКОЙ И ГИДРАВЛИЧЕСКОЙ
ЧАСТИ УВЛАЖНИТЕЛЯ
В течение первых 5 секунд с момента запуска увлажнителя (на этапе инициализации, см. рис. 7.2.2.) можно
опустить процедуру автотестирования (если вы не хотите выполнять автотестирование увлажнителя, то
описанные ниже действия необходимо повторять каждый раз при включении увлажнителя).
Чтобы опустить этап тестирования в течение первых 5 сек с момента запуска увлажнителя нажмите и

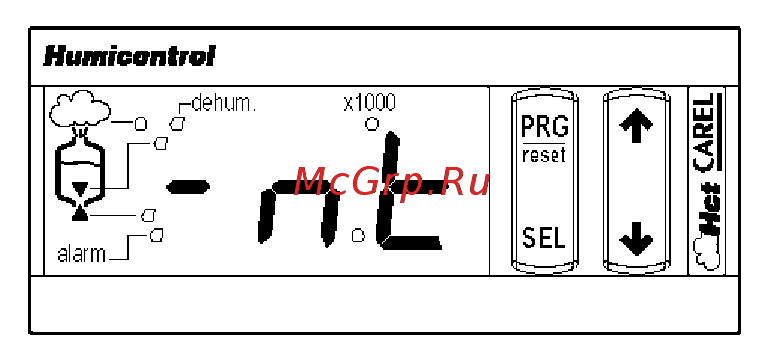

удерживайте кнопку SEL в течение 2 сек, пока на экране не появится надпись “-nt” (Рис. 7.7.1). Это
означает, что операция тестирования пропущена и увлажнитель перейдет к режиму выработки пара после
достижения среднего уровня воды в цилиндре.
Рис. 7.7.1
