Carel gaSteam UG090HD001 [12/63] Распределение пара

Док. №. +030221930 изд. 4.0 -

4. РАСПРЕДЕЛЕНИЕ ПАРА

Чтобы достичь максимальной эффективности работы увлажнителя, производимый пар должен подаваться

в помещение равномерно без образования капель и видимой конденсации. С газовыми увлажнителями

используются только линейные парораспределители, которые предназначены для подачи пара в

воздуховод или центральный кондиционер, в котором уже предусмотрено регулирование скорости

распределения воздуха.

4.1 РАСПРЕДЕЛЕНИЕ ПАРА В ВОЗДУХОВОДАХ – ЛИНЕЙНЫЕ РАСПРЕДЕЛИТЕЛИ

Выбор линейного распределителя определяется номинальной производительностью увлажнителя и

поперечным сечением воздуховода. Для газовых увлажнителей предлагается использование стальные

парораспределители, отличающиеся высокой прочностью, полностью выполнены из нержавеющей стали

AISI 304 в виде двух концентрических трубок с отверстиями, что обеспечивает однородное распределение

пара по всему сечению воздуховода.

В табл.4.1.1 указаны модели распределителей и номинальная длина, а на рис. 4.1.1 – их размеры.

Табл. 4.1.1

Артикул Номинальная длина, мм

9995871ACA 850

9995872ACA 1050

9995873ACA 1250

9995874ACA 1600

9995875ACA 2000

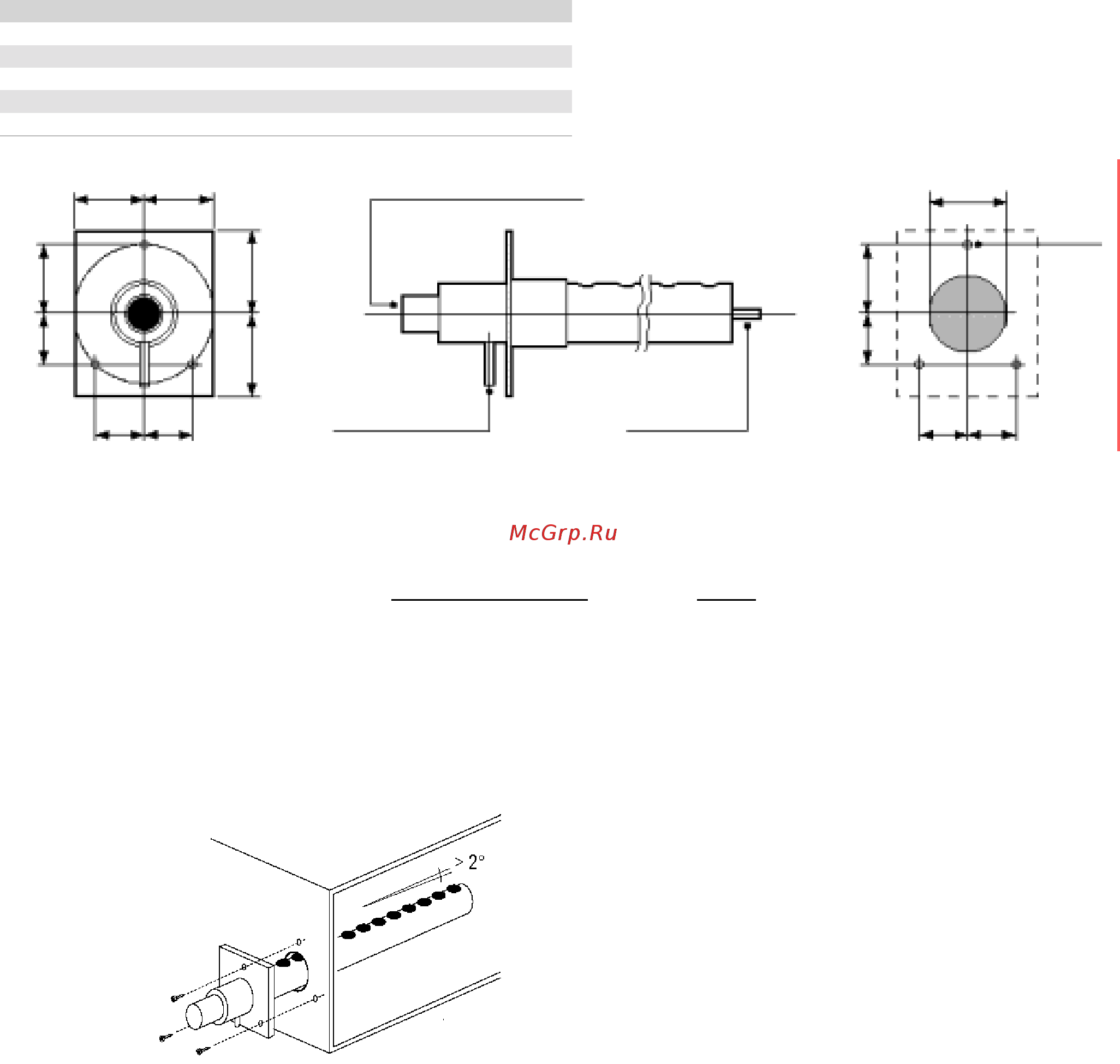

Рис. 4.1.1. Линейные парораспределители из нержавеющей стали

Линейные распределители монтируются следующим образом (см. Рис. 4.1.2):

• Высверлите ряд отверстий в стене воздуховода по шаблону, указанному на Рис. 4.1.1;

• Вставьте в воздуховод так, чтобы паровые отверстия смотрели вверх

;

• Закрепите фланец распределителя с помощью 3 винтов.

Для обеспечения отвода конденсата через сливной патрубок (см. раздел 4.4 "Монтаж трубки для отвода

конденсата") установите распределитель под небольшим наклоном (не менее 2

-3

, Рис. 4.1.2) так, чтобы

впускной патрубок располагался ближе, чем закрытый конец, который должен быть соответствующим

образом закреплен.

Рис. 4.1.2

50 50 Патрубок для подачи пара Ø 50

35 35 Патрубок для отвода конденсата Упорная шпилька М6 L 15 35 35

Ø 40

Ø 8

Ø 6

35 50

60 60

35 50
