15
RUS
“heaterSteam” +0300080RU - rизд. 1.1 - 04.01.2017
3. РАСПРЕДЕЛЕНИЕ ПАРА
3.1 Парораспределительные форсунки
CAREL (SDPOEM00**)
Компактные парораспределительные форсунки для небольших
воздуховодов и, например, турецких бань. Форсунки могут
устанавливаться в горизонтальном или вертикальном положении
(паровым отверстием вверх).
Указания по монтажу (см. рисунок):
1. просверлите необходимое количество отверстий в стенке
воздуховода по шаблону для форсунок;
2. установите форсунку;
3. прикрутите монтажный фланец форсунки 4 винтами.
31,5
50 50
31,5
50
31,531,5
57,5
100
C
C
B
AA
B
D

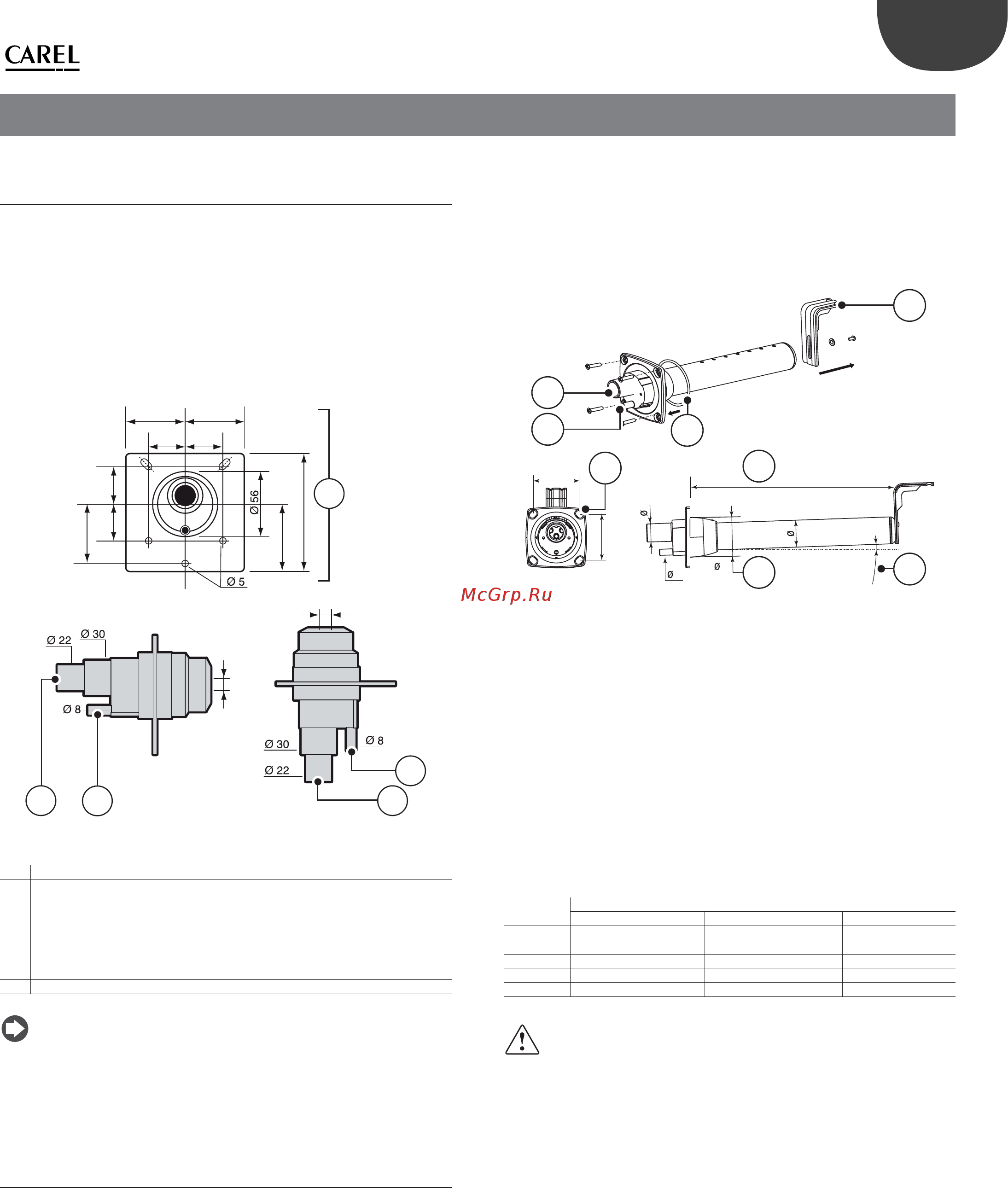

Рис. 3.a
Обозначения:
A. впускной патрубок пара
B. слив конденсата
C.
паровое отверстие
Диаметр отверстия зависит от модели форсунки:
• модель SDPOEM0000: отверстие диаметром до
30 мм (1.2”) просверливается вручную;
• модель SDPOEM0012: отверстие диаметром 12 мм (0.5”);
• модель SDPOEM0022: отверстие диаметром 22 мм (0.9”);
D. шаблон для сверления отверстий
Примечание: если внутренний диаметр паропровода 30 мм (1.2”),
снимите впускной патрубок форсунки диаметром 22мм (0.9”).
3.2 Линейные парораспределители CAREL
для воздуховодов и центральных
кондиционеров (DP***DR0)
Линейные парораспределители для воздуховодов и центральных
кондиционеров обеспечивают распределение пара по всей своей
длине, сохраняя расстояние, на котором происходит полное испарение
капелек пара, минимальным. Парораспределительная трубка выбирается
из расчета необходимой максимальной производительности, размеров
центрального кондиционера/воздуховода и наружного диаметра трубы
увлажнителя, к которому она подсоединяется. При установке следите,
чтобы вблизи не было препятствий (изгибов, ответвлений или сужений/
расширений воздуховода, решеток, фильтров, вентиляторов).
Минимальное расстояние между парораспределительной трубкой и
преградой: 1…1.5 м (3.3…4.9 фута).
Это расстояние должно быть больше в следующих случаях:
1. высокая скорость воздуха в воздуховоде;
2. необходимо снизить турбулентность.
Указания по монтажу (см. рисунок):
• просверлите необходимое количество отверстий в стенке воздуховода
по шаблону (из комплекта поставки парораспределительной трубки);
• установите парораспределительную трубку, чтобы паровые отверстия
были направлены вверх;
• прикрутите монтажный фланец форсунки 4 винтами.
B
Y
X
A
X
°2
L
5
4
3
2
1
9
6
8
Рис. 3.b
Обозначения:
1. Г-образное крепление (если необходимо)
2. уплотнение фланца
3. впускной патрубок пара (ØA)
4. слив конденсата (ØB)
5. винты крепления фланца (см. инструкции из комплекта поставки
парораспределительной трубки)
6. L = длина (зависит от модели парораспределительной трубки, см.
параграф “Линейные парораспределители”)
7. угол наклона (примерно 2 °) для слива конденсата
8. диаметр отверстия в стенке воздуховода (ØY)
Размер трубки, мм (дюймы)
Линейные парораспределительные трубки CAREL
DP***D22R0 DP***D30R0 DP***D40R0
ØA 22 (0.9) 30 (1.2) 40 (1.6)
ØB 10 (0.4) 10 (0.4) 10 (0.4)
ØY 58 (2.3) 68 (2.7) 89 (3.5)
Ø 35 (1.4) 45 (1.8) 60 (2.4)
X 68 (2.7) 77 (3.0) 99 (3.9)
Таб. 3.a
Внимание:
1. парораспределительная трубка устанавливается под небольшим
углом (не менее 2°) для стока конденсата;
2. Г-образное крепление (см. поз. 1, Рис. 3.c) входит в комплект поставки
парораспределительных трубок моделей DP085* – DP025*. Более
короткие крепления заказываются отдельно (артикул 18C478A088).
