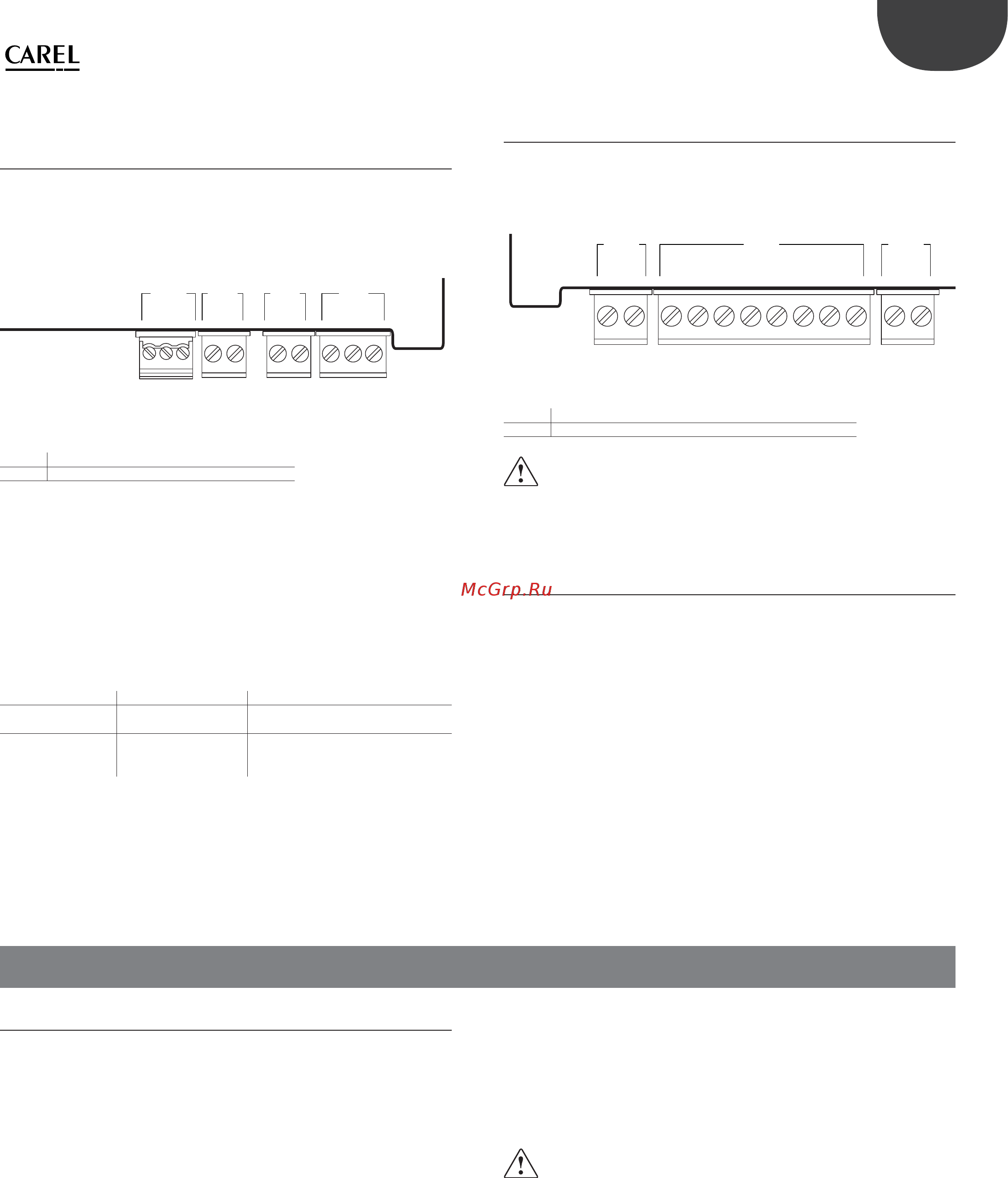

25
RUS
“heaterSteam” +0300080RU - rизд. 1.1 - 04.01.2017
4.9 Контакт состояния увлажнителя/
предупреждения о приближении
сроков техобслуживания
На плате контроллера есть релейный контакт для выдачи внешнего сигнала
состояния увлажнителя. Это замыкающий контакт. Когда увлажнитель
работает и производит пар, контакт замкнут. Цепь состояния увлажнителя
(250 В пер. тока; макс. ток: резистивной нагрузки 2 A, индуктивной нагрузки
2 A) подсоединяется к контактам M5.1 и M5.2.
M1 M5 M6M12
132 31212 12
NC
NO
Рис. 4.ae
M5.1 Контакт состояния увлажнителя (замыкающий)
M5.2 Общий провод контакта состояния
По умолчанию контакт M5.2 – это контакт состояния увлажнителя.
Этот релейный контакт так же можно настроить, чтобы выдавалось
предупреждение о приближении сроков техобслуживания. Это
предупреждение будет выдаваться заблаговременно до реального
наступления сроков техобслуживания, когда будет выдаваться уже
тревога. Подробнее см. настройку времени выдачи предупреждения в
параграфе 7.2.7 Время наработки бачка.
Чтобы сконфигурировать цифровой выход M5.2 для выдачи
предупреждения о приближении сроков техобслуживания, настройте
следующие параметры:
Код параметра На дисплее Параметр
Eb07 Цифровой выход M5.2 Выдача предупреждения о
приближении сроков техобслуживания
Ea07 Время наработки бачка Введите время наработки бачка в
часах, по истечении которого будет
выдаваться предупреждение
4.10 Аналоговый выход заданной
производительности
На плате контроллера увлажнителя есть аналоговый выход (0-10 В) для
выдачи сигнала заданной производительности.
Цепь сигнала заданной производительности (0-10 В, 10 мА)
подсоединяется к контактам M8.1, M8.2.
0-10V
M2M9 M8
1 12345678212
Рис. 4.af
M8.1 Аналоговый выход заданной производительности
M8.2 Земля
ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ: для нормального регулирования
работы увлажнителя земляные провода датчиков и внешних контроллеров
подсоединяются к земляному контакту контроллера увлажнителя.
4.11 Заключительные проверки
Проверьте правильность электрического монтажа увлажнителя по
следующим пунктам:
1. напряжение сети питания, к которой подсоединен увлажнитель,
соответствует напряжению, указанному на заводской табличке;
2. установленные предохранители соответствуют напряжению сети
электропитания;
3. автоматический выключатель установлен на цепи питания, чтобы
можно было полностью обесточить увлажнитель;
4. увлажнитель правильно заземлен;
5. кабель питания надежно закреплен к кабельном вводе и не может
отсоединиться;
6. контакты M2.7 и M2.8 соединены перемычкой или подсоединены к
устройству дистанционного управления;
7. если увлажнитель работает под управлением внешнего контроллера,
общий провод (земля сигнала) электрически соединен с землей
контроллера.
5. ПОДГОТОВКА
5.1 Подготовительные проверки
Перед включением увлажнителя необходимо проверить, что:
• все водопроводные и электрические соединения выполнены
правильно, а парораспределительная система организована по
инструкциям в данном руководстве;
• запорный клапан на подводящем водопроводе увлажнителя открыт;
• все предохранители установлены и исправны;
• контакты M2.7 и M2.8 соединены перемычкой или подсоединены к
контакту цепи дистанционного управления, который в свою очередь
замкнут;
• датчики и внешний контроллер подсоединены правильно (земляные
провода этих устройств электрически соединены с контактом земли на
плате контроллера увлажнителя);
• паропроводная трубка не пережата;
• если увлажнение воздуха осуществляется в воздуховоде, рабочее
состояние увлажнителя зависит от состояния воздушного
вентилятора (включается в цепь последовательно или вместо контакта
дистанционного включения/выключения);
• трубка возврата конденсата из парораспределителя обратно в
увлажнитель установлена правильно и не засорилась;
• сливная трубка подсоединена правильно и не засорилась.
Важно: перед включением увлажнителя убедитесь, что он в
хорошем техническом состоянии, нет протечек воды и все
электрические части сухие.
