32
RUS
“heaterSteam” +0300080RU - rизд. 1.1 - 04.01.2017
7. МЕНЮ И НАСТРОЙКИ
В следующих параграфах подробно рассматривается меню настроек
увлажнителя heaterSteam. Помните, что по коду, указанному в верхней
правой части окна, можно быстрее сориентироваться, как попасть в
нужное окно меню (подробнее см. параграф 4.4).
7.1 Главное меню
7.1.1 Меню A. Часы (главное меню)
В меню ЧАСЫ находятся настройки даты, времени и часового пояса. Если
указать часовой пояс, автоматически включится стандартный переход на
зимнее/летнее время.
Код параметра Описание Параметр
A01
Часы Настройка даты, времени и часового пояса.
7.1.2 Меню B. Расписание (главное меню)
В меню Расписание находятся расписания работы увлажнителя.
Код Описание Параметр
B01
Scheduler Включение и выключение расписаний.
По умолчанию: расписания выключены
Для настройки работы увлажнителя в определенный день недели (24 ч)
откройте окно B02 (появляется только после включения расписаний).
В расписании можно указать, когда увлажнитель будет в выключенном
состоянии (ВЫКЛ), включенном состоянии (ВКЛ) и работать на
определенной производительности (ВКЛ+УСТ). Включаясь в состоянии
ВКЛ, увлажнитель работает по главной уставке, указанной в окне
Qb01. Включаясь в состоянии ВКЛ+УСТ, увлажнитель будет работать по
указанной уставке.
Код Описание Параметр
B02
Расписания Настройка ежедневных и еженедельные
расписаний работы.

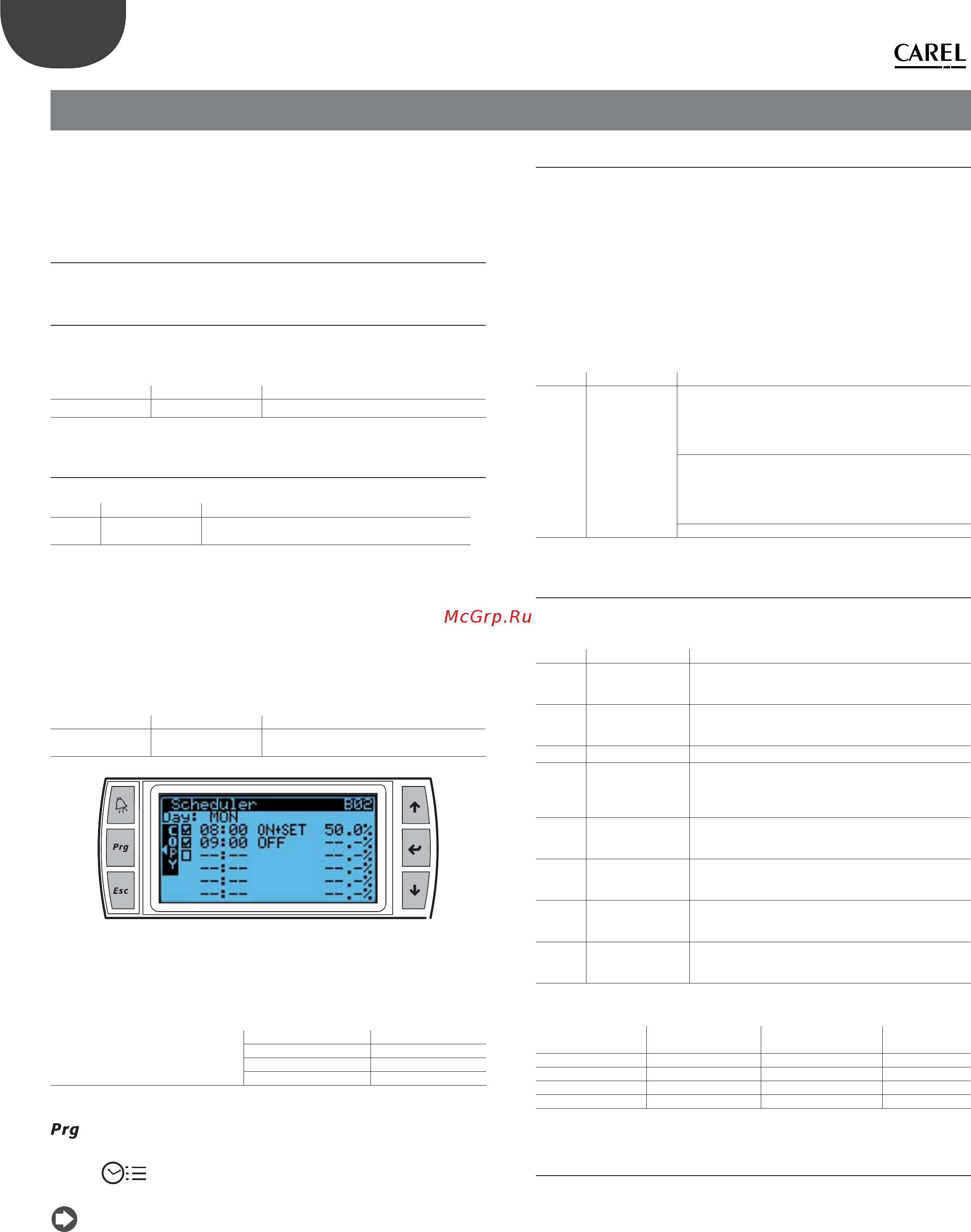

Рис. 7.a
На примере, показанном на Рис.7.a, увлажнитель работает с 8:00 до
9:00, производя пар с уставкой 50 % отн. вл.. После 9:00 увлажнитель
выключается.
Единицы измерения: На дисплее Единицы измерения
% % отн. вл.
°C градусы Цельсия
°F градусы Фаренгейта
Составив расписание работы увлажнителя на один день, нажмите кнопку
чтобы скопировать данное расписание (на день) на другой день
недели. Когда есть настроенные расписания, на дисплее появляется
символ
.
Примечание: если увлажнитель работает под управлением
внешнего сигнала, его можно только включать (ВКЛ) и выключать (ВЫКЛ).
7.1.3 Тревога (главное меню)
Чтобы отслеживать нормальное состояние, когда показания датчика
относительной влажности остаются в пределах допустимого диапазона,
в этом режиме можно указать два предельных значения:
• максимальная относительная влажность по показаниям главного и
контрольного датчиков, при котором будет срабатывать тревога;
• минимальная относительная влажность по показаниям главного
датчика, при котором будет срабатывать тревога..
При превышении этих предельных значений замыканием
соответствующего релейного контакта на плате контроллера выдается
сигнал тревоги. Кроме этого, можно указать предельные значения
температуры.
Код Описание Параметр
C01
Тревога Настройка тревоги.
Настройки тревоги низкой влажности/температуры
Настройки тревоги высокой влажности/температуры
Настройки тревоги высокой влажности/температуры для
контрольного датчика
По умолчанию:
Низкая влажность/температура: 0 % отн. влажности/ 0°C(32°F);
Высокая влажность/температура: 100 % отн. влажности/ 100 °C(°F);
Высокая влажность/температура для контрольного датчика:
100 % отн. влажности/ 100 °C(°F);
Диапазон значений: 0-100
7.1.4 Входы/выходы (главное меню)
В меню Входы/Выходы можно посмотреть состояние входов и выходов,
проверить состояние и рабочий режим увлажнителя.
Код Описание Параметр
D01
Аналоговые входы Проверка показаний главного датчика, контрольного
датчика, температуры воды в бачке, электропроводности
воды
D02
Цифровые входы Проверка состояния входов: дистанционного включения/
выключения, защиты двигателя, положения поплавкового
датчика, датчика вспенивания
D03
Аналоговые выходы Проверка текущей производительности
D04
Цифровые выходы Проверка состояния выходов: дистанционного
включения/выключения, контактора, сливного насоса,
клапана подачи воды, полупроводникового реле/
вентилятора
D05
Вх./Вых.
Беспроводной
датчик 1
Проверка показаний температуры и/или влажности.
Проверка уровня сигнала и заряда батареи датчика 1
D06
Вх./Вых.
Беспроводной
датчик 2
Проверка показаний температуры и/или влажности.
Проверка уровня сигнала и заряда батареи датчика 2
D07
Вх./Вых.
Беспроводной
датчик 3
Проверка показаний температуры и/или влажности.
Проверка уровня сигнала и заряда батареи датчика 3
D08
Вх./Вых.
Беспроводной
датчик 4
Проверка показаний температуры и/или влажности.
Проверка уровня сигнала и заряда батареи датчика 4
Описание положений поплавка в датчиках уровня:
Уровень поплавка Датчик низкого
уровня
Датчик высокого
уровня
Светодиод
Высокий ВКЛ ВКЛ зеленый
Средний ВКЛ ВЫКЛ. Желтый
Низкий ВЫКЛ. ВЫКЛ. Красный
7.2 Меню E. Настройки – a. Регулирование
Для доступа к меню настроек потребуется пароль:
• уровень доступа сервисного инженера (service): пароль 0044;
• уровень доступа инженера по монтажу (installer): пароль 0077.
