6.9 Область №4 на дисплее – состояние
увлажнителя
Дежурный: увлажнитель в дежурном режиме и готов к работе;
Производство: увлажнитель производит пар;
Тревога:
есть одно или несколько текущих сообщений тревоги.
Посмотрите сообщения, нажав кнопку;
ВЫКЛ от АСУ: увлажнитель остановлен по команде от системы
диспетчерского управления;
ВЫКЛ по
расписанию:
увлажнитель остановлен по расписанию;
ВЫКЛ по цифровому
входу:
увлажнитель остановлен, потому что разомкнулся контакт
“дистанционного управления”;
ВЫКЛ кнопками: увлажнитель остановлен локальными кнопками
Unit On/Off
OFF
Готовность резерва: увлажнитель готов начать работать, если работающий в
настоящий момент увлажнитель станет неисправным.
Ручной режим: режим ручного управления для ввода увлажнителя в
эксплуатацию или проверки работы (например: сливного
насоса, клапана подачи воды и т. д.)
Предупреждение есть уведомления
Подогрев: электронагреватели увлажнителя постоянно подогревают воду
в бачке;
Нагрев при
включении:
электронагреватели увлажнителя начинают нагревать
воду до температуры паропроизводства после включения
увлажнителя;
Самодиагностика: увлажнитель в состоянии самодиагностики;
Тепловой удар: увлажнитель запустил функцию теплового удара;
Слив: увлажнитель сливает воду во время простоя или это просто
периодический слив воды. Работает сливной насос.
6.10 Область №5 на дисплее – меню
быстрого доступа
Данное меню служит для быстрого доступа к данным и параметрам
увлажнителя.
Порядок действий:
1. Один или несколько раз нажмите кнопку ESC для возврата в главное
окно;
2. Кнопками ВВЕРХ/ВНИЗ выберите нужную иконку в меню быстрого
доступа;
Иконка
i
Set
Инфо Вкл/Выкл Уставка
3. Нажмите кнопку ВВОД, чтобы открыть меню, кнопками ВВЕРХ/ВНИЗ
выберите нужный пункт меню, нажмите кнопку ESC для выхода из
меню.
6.10.8 Меню быстрого доступа – Инфо
i
Содержит окна, в которых показываются сведения только для просмотра
(изменять нельзя):
• Инфо (окно Qc01)
Состояние увлажнителя
Текущая заданная производительность, %
Текущая производительность
Электропроводность воды
Температура воды (по показаниям датчика NTC вне бачка)
• Время наработки (окно Qc02)
Время наработки бачка
Время наработки увлажнителя
• Неисправность питания (окно Qc03)
Последнее выключение контроллера pCO (дата/время)
Продолжительность выключения (дни, часы, минуты)
• Сведения об увлажнителе (окно Qc04)
Модель увлажнителя
Максимальная производительность, максимальная мощность
потребления, электропитание, максимальный ток, количество фаз.
• Программное обеспечение (окно Qc05)
Артикул
Версия
ОС
6.10.9 Меню быстрого доступа – Уставки
Содержит окна, в которых показываются параметры (изменяемые),
которые можно быстро настроить:
• Главная уставка (окно Qb01)
Настройка уставки
Дифференциал регулирования
Максимальная производительность
• Уставка контрольного или второго датчика (окно Qb02)
Настройка уставки
Дифференциал
6.10.10 Меню быстрого доступа – ВКЛ/ВЫКЛ
Set
Включение/выключение увлажнителя кнопками. Кнопками ВВЕРХ/ВНИЗ
выберите нужно окно и включите или выключите увлажнитель. Этим
удобно пользоваться для быстрого выключения ведущего контроллера
для проведения техобслуживания/диагностики. Код окна – Qa01.
Unit On/Off 1/9
ON
Unit On/Off 1/9
OFF

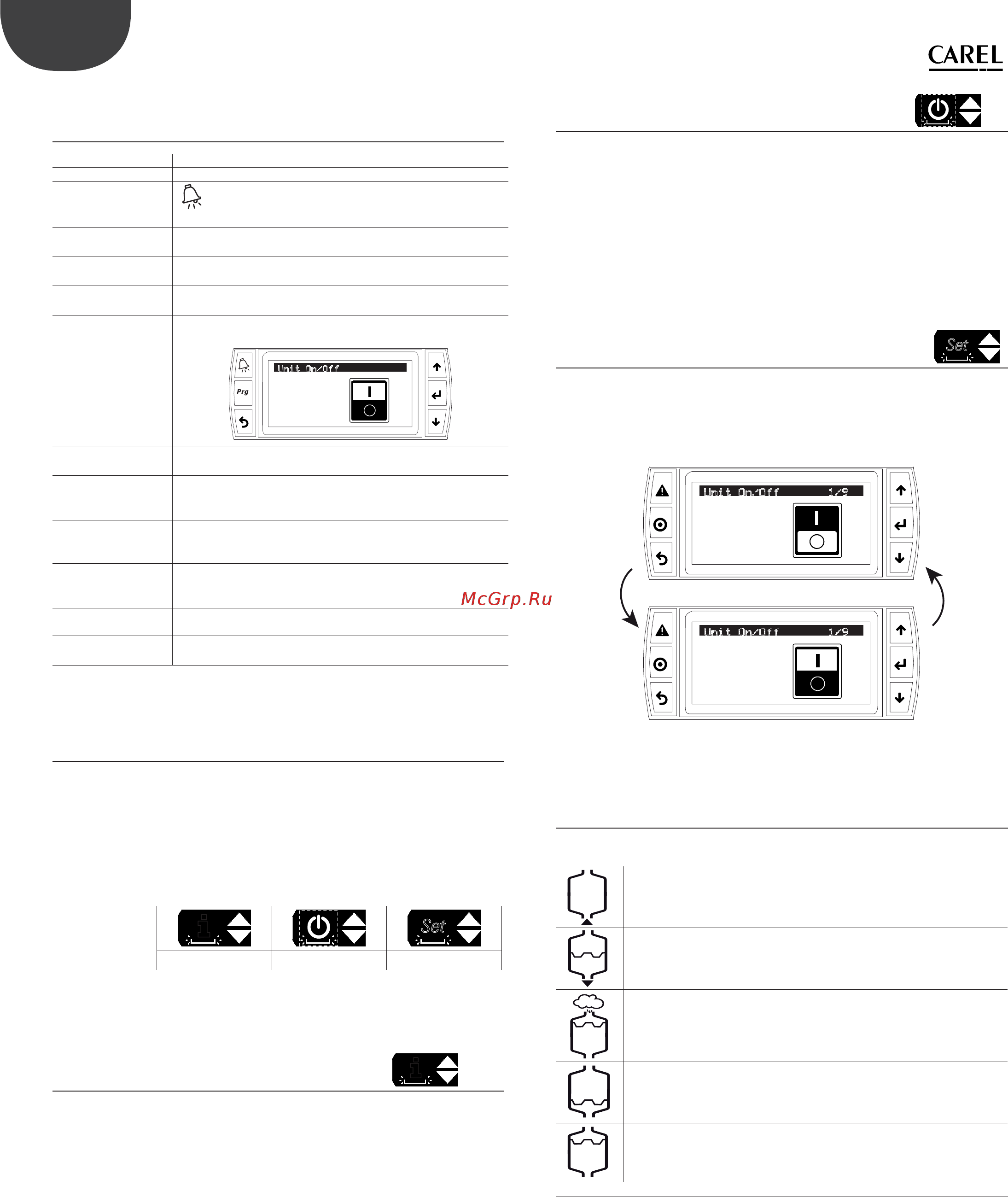

Рис. 6.e
6.11 Область №6 на дисплее – иконки
состояния увлажнителя
Графическое представление состояния увлажнителя. Варианты состояния:
Долив воды (открыт клапан подачи воды)
Слив воды (работает сливной насос)
Производит пар
Минимальный уровень воды в бачке (горят желтый и красный
светодиоды; нагреватели ниже уровня воды)
Максимальный уровень воды в бачке (горит зеленый
светодиод; нагреватели ниже уровня воды)
Таб. 6.c
