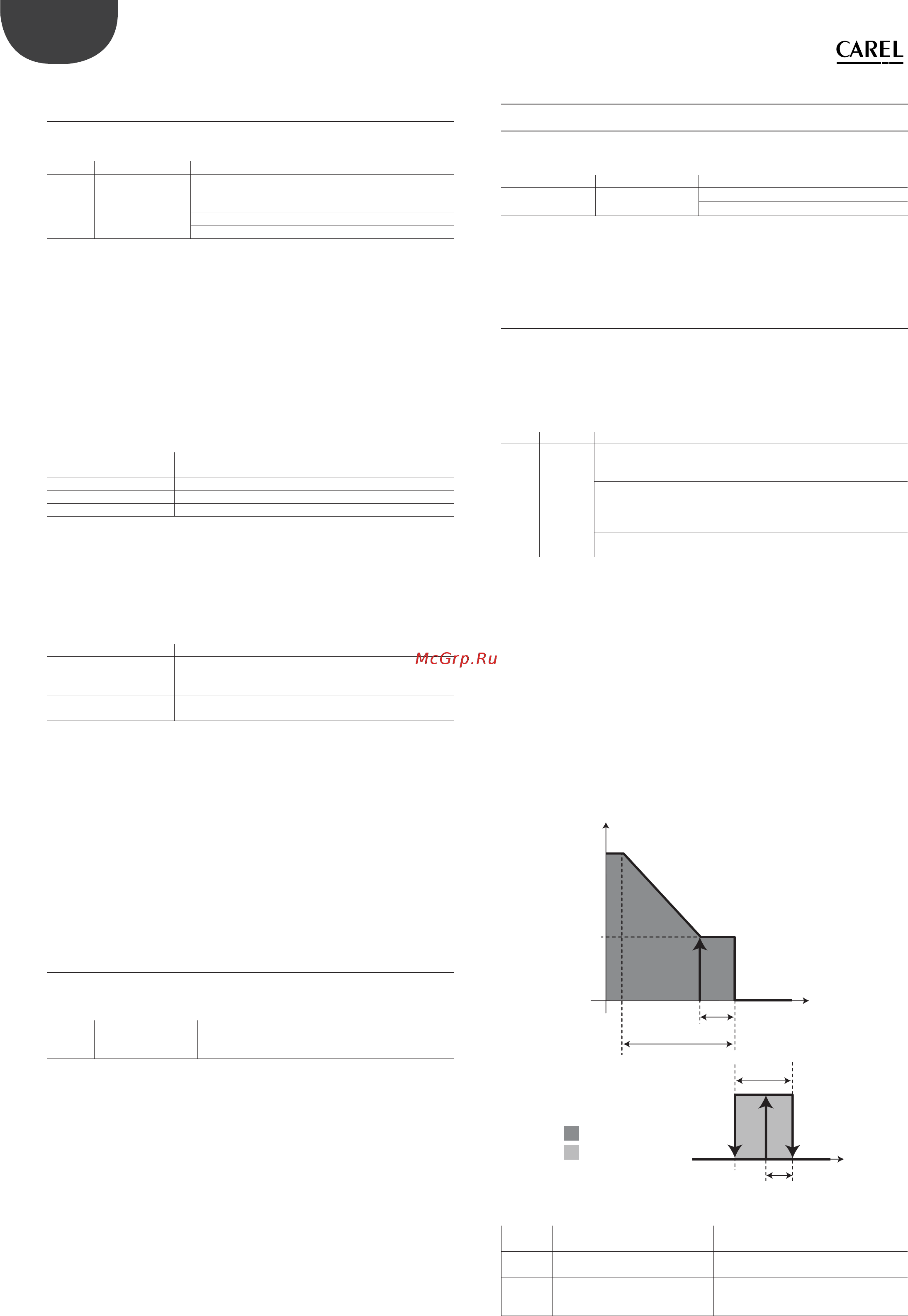

7.2.7 Время наработки бачка (уровень доступа
Service)
В окне “Время наработки бачка” показывается время в часах, в течение
которого проработал бачок.
Код Описание Параметр
Ea07
Время наработки
бачка
Проверка часов наработки бачка, обнуление счетчика
часов наработки и настройка времени, когда выдается
предупреждение о необходимости техобслуживания
По умолчанию: выдача предупреждения = 48 часов
Диапазон значений: 0-999
После замены бачка необходимо обнулить счетчик часов наработки
в параметре “Сброс”. Теперь счетчик снова начнет отсчитывать время
наработки с нуля.
В параметре “Приближение сроков техобслуживания” выставляется, за
сколько “x” часов до выдачи предупреждения о наступлении сроков
техобслуживании будет выдаваться предупреждение о приближении
сроков техобслуживания. Это позволяет лучше спланировать сроки
проведения техобслуживания. В параметре “Техобслуживание”
указывается время наработки бачка в часах, через которое потребуется
его чистка. В процессе настройки параметров с мастером установки
предлагается ввести жесткость воды, и в зависимости от нее вводится
значение в параметре ”Техобслуживание”, см. таблицу ниже:
Жесткость воды Техобслуживание
0-10°f ОСТАНОВКА через 3000 часов для чистки/техобслуживания
10-20°f ОСТАНОВКА через 1500 часов для чистки/техобслуживания
20-30°f ОСТАНОВКА через 1000 часов для чистки/техобслуживания
30-40°f ОСТАНОВКА через 800 часов для чистки/техобслуживания
Если во время настройки с мастером установки вместо значения
жесткости воды было выбрано “авто”, время выдачи предупреждения
о проведении техобслуживания будет рассчитано автоматически
по показаниям датчика электропроводности воды. Ниже в таблице
приведены сроки выдачи предупреждения о необходимости проведения
техобслуживания в зависимости от электропроводности воды:
Электропроводность воды
Техобслуживание
1 – 50 мкСм/см Предупреждение о приближении сроков ТО выдается через
3000 часов без ОСТАНОВКИ увлажнителя (предполагается, что
вода поступает из системы обратного осмоса)
50-100 мкСм/см ОСТАНОВКА через 3000 часов для чистки/техобслуживания
> 100 мкСм ОСТАНОВКА через 1500 часов для чистки/техобслуживания
Электропроводность проверяется периодически, и по мере
необходимости корректируется время выдачи предупреждения о
необходимости проведения техобслуживания.
Поэтому например, если электропроводность воды выставлена равной
15°f, в параметре “Техобслуживание” будет 1500 часов наработки бачка.
Если в параметре “Приближение сроков техобслуживания” выставлено
48 часов (по умолчанию), предупреждение о приближении сроков
техобслуживания будет выдаваться через 1452 часов.
7.2.8 Время наработки увлажнителя (уровень
доступа Service)
Откройте меню “Время наработки увлажнителя” , чтобы посмотреть часы
наработки увлажнителя.
Код Описание Параметр
Ea08
Время наработки
увлажнителя
Проверка часов наработки увлажнителя.
7.3 Меню E. Настройки – b. Функции
7.3.1 Самодиагностика (уровень доступа Installer)
Чтобы включить запуск самодиагностики при следующем включении
увлажнителя, откройте соответствующее окно.
Код Описание Параметр
Eb01
Вкл. Самодиагностика Включение/выключение самодиагностики.
По умолчанию: включен
В рамках самодиагностики проверяется исправность датчика уровня.
Подробнее см. раздел 6 “Включение и управление”.
7.3.2 Подогрев воды в бачке (уровень доступа
Installer)
Чтобы увлажнитель смог быстро возобновлять работу, можно
включить функцию постоянного подогрева воды. Таким образом, пока
увлажнитель временно приостановлен, температура воды в бачке будет
поддерживаться на заданном уровне. Когда увлажнитель возобновит
работу, вода будет уже теплее окружающего воздуха и, следовательно,
пар начнет производиться быстрее.
Код Описание Параметр
Eb02
Подогрев Включение/выключение функции подогрева воды
Укажите температуру воды в бачке, которая будет поддерживаться.
Введите величину поправки температуры воды.
По умолчанию:
Функция подогрева воды выключена.
Заданная температура воды в бачке = 80°C (176°F)
Поправка = 3% отн. влажности (3°C / 5.4 °F)
Диапазон значений температуры: 50-80°C (122-194°F)
Диапазон значений поправки: 2-20 % отн. влажности (0-20°C / 32-68°F)
Температуру воды в бачке увлажнителя измеряет пассивный датчик
температуры типа NTC, находящийся в прямом контакте с бачком.
Принцип работы функции подогрева воды подробнее рассматривается
в следующих параграфах: первый вариант для режима регулирования
производительности по показаниям датчикам, второй вариант для
режима регулирования производительности по внешнему сигналу.
Подогрев воды при регулировании производительности по
показаниям датчиков без управляющего сигнала
Подогрев воды при регулировании производительности по показаниям
датчиков без управляющего сигнала Если функция подогрева воды
включена, она работает в соответствии с режимом регулирования и
включает/выключает электронагреватели в зависимости от текущей и
заданной температуры воды в бачке. Принцип работы функции подогрева
воды показан на рисунке ниже:
P
OFF
ON
%rH
hy
max
Steam_Pr
P
min
BP
Oset
OFF
OFF
ON
hy
%rH
St
Vapore
Pre-riscaldo
Рис. 7.b
Обозначения
Steam_pr Паропроизводительность % отн.
вл.
показания влажности
P
max
Максимальная
производительность
hy Гистерезис
P
min
Минимальная
производительность
BP Зона пропорциональности
St Уставка
Содержание
