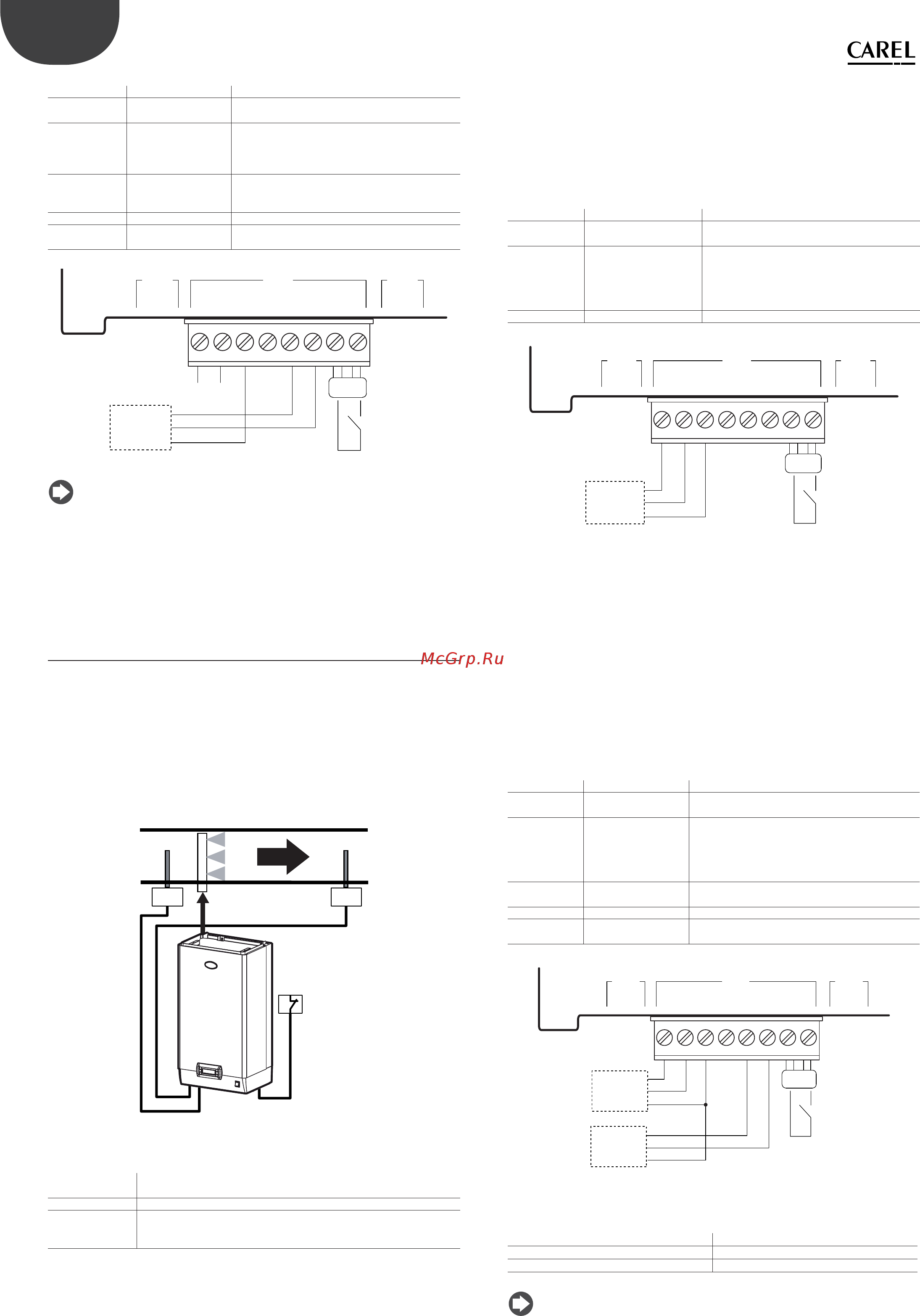

22
RUS
“heaterSteam” +0300080RU - rизд. 1.1 - 04.01.2017
Код параметра На дисплее Параметр
Ea01 Тип регулирования
производительности
Пропорциональное регулирования по внешнему
упр. сигналу и контрольному датчику
Ea03 Зона
пропорциональности
Заданная:
Гистерезис (0-100 %)
Минимальная производительность (0-100 %)
Максимальная производительность (0-100 %)
Ea06 Контрольный датчик Заданная:
Заданная влажность (0-100 % отн. вл.)
Дифференциал (0-100 %)
Ec01 Тип главного датчика Выберите: 0-1 В, 0-10 В, 2-10 В, 0-20 мА, 4-20 мА
Ec02 Тип контрольного
датчика
Выберите: 0-1 В, 0-10 В, 2-10 В, 0-20 мА, 4-20 мА
OUT
REF
M2M9 M8
1 12345678212
OUT H / T
M
+ (G)
Рис. 4.s
Примечание: в производственных условиях (IEC EN61000-6-2)
отводящие кабели управления увлажнителя не должны быть длиннее 30 м
(98’): кабель регулирования производительности (контакты M2.1, M2.2),
кабель дистанционного включения/выключение (контакты M2.7, M2.8) и
экранированный кабель RS485.
4.6 Режим регулирования по показаниям
датчиков влажности
Плата контроллера, к которой подсоединен датчик влажности воздуха
в помещении, регулирует производительность увлажнителя по
показаниям влажности. При этом может быть подсоединен второй
контрольный датчик влажности, и в таком варианте (стандартный вариант
для центральных кондиционеров) плата контроллера увлажнителя
так же регулирует производительность по показаниям влажности,
только снижает производительность увлажнителя, если показания
относительной влажности от контрольного датчика в воздуховоде за
увлажнителем достигают максимальной величины.
HP HLP
Remote
Contact
Рис. 4.t
Обозначения:
HP
Главный датчик влажности (перед увлажнителем в воздуховоде/
влажности воздуха в помещении)
HLP Контрольный датчик влажности (за увлажнителем в воздуховоде)
Контакт
дистанционного
управления
Контакт дистанционного управления
РЕЖИМ РЕГУЛИРНОВАНИЯ ПО ПОКАЗАНИЯМ ОДНОГО ДАТЧИКА ВЛАЖНОСТИ
• соедините перемычкой контакты M2.7 – M2.8, чтобы включить данный
режим управления; или подсоедините контакты M2.7 и M2.8 к устройству
дистанционного управления (например: выключатель, таймер и т. д.);
• подсоедините главный активный датчик температуры воздуха в
помещении к контактам M2.1, M2.2 (GND) и M2.3 (+12В пост. тока);
• для данного режима регулирования настройте следующие параметры:
Код параметра На дисплее Параметр
Ea01 Тип регулирования
производительности
Регулирование по показаниям одного датчика
влажности
Ea05 Плавное регулирование Заданная:
Заданная влажность (0-100 % отн. вл.)
Дифференциал (2-20 % отн. вл.)
Минимальная производительность (0-100 %)
Максимальная производительность (0-100 %)
Ec01 Тип главного датчика Выберите: 0-1 В, 0-10 В, 2-10 В, 0-20 мА, 4-20 мА
M2M9 M8
1 12345678212
OUT H / T
M
+ (G)
Main probe
Рис. 4.u
_____________________________________________________________
РЕЖИМ РЕГУЛИРОВАНИЯ ПО ПОКАЗАНИЯМ ДВУХ ДАТЧИКОВ ВЛАЖНОСТИ:
ГЛАВНОГО И КОНТРОЛЬНОГО
• соедините перемычкой контакты M2.7 – M2.8, чтобы включить
данный режим управления; или подсоедините контакты M2.7 и M2.8
к устройству дистанционного управления (например: выключатель,
таймер и т. д.);
• подсоедините главный активный датчик температуры воздуха в
помещении к контактам M2.1, M2.2 (GND) и M2.3 (+12В пост. тока);
• подсоедините активный контрольный датчик к контактам M2.5, M2.3
(+12В пост. тока), M2.6 (GND);
• для данного режима регулирования настройте следующие параметры:
Код параметра На дисплее Параметр
Ea01 Тип регулирования
производитель-ности
Регулирование по показаниям датчика
влажности + контрольного датчика
Ea05 Плавное
регулирование
Заданная:
Заданная влажность (0-100 % отн. вл.)
Дифференциал (2-20 % отн. вл.)
Минимальная производительность (0-100 %)
Максимальная производительность (0-100 %)
Ea06 Контрольный датчик Заданная влажность (0-100 % отн. вл.)
Дифференциал (0-100 %)
Ec01 Тип главного датчика Выберите: 0-1 В, 0-10 В, 2-10 В, 0-20 мА, 4-20 мА
Ec02 Тип контрольного
датчика
Выберите: 0-1 В, 0-10 В, 2-10 В, 0-20 мА, 4-20 мА
M2M9 M8
1 12345678212
OUT H / T
M
+ (G)
Main probe
OUT H / T
M
+ (G)
Second probe
Рис. 4.v
Можно подсоединить следующие датчики:
Датчики CAREL для помещений DPWC111000
для воздуховодов DPDC110000, DPDC210000
для производственных условий DPPC210000, DPPC210000
Примечание: можно подсоединять активные датчики других
производителей.
