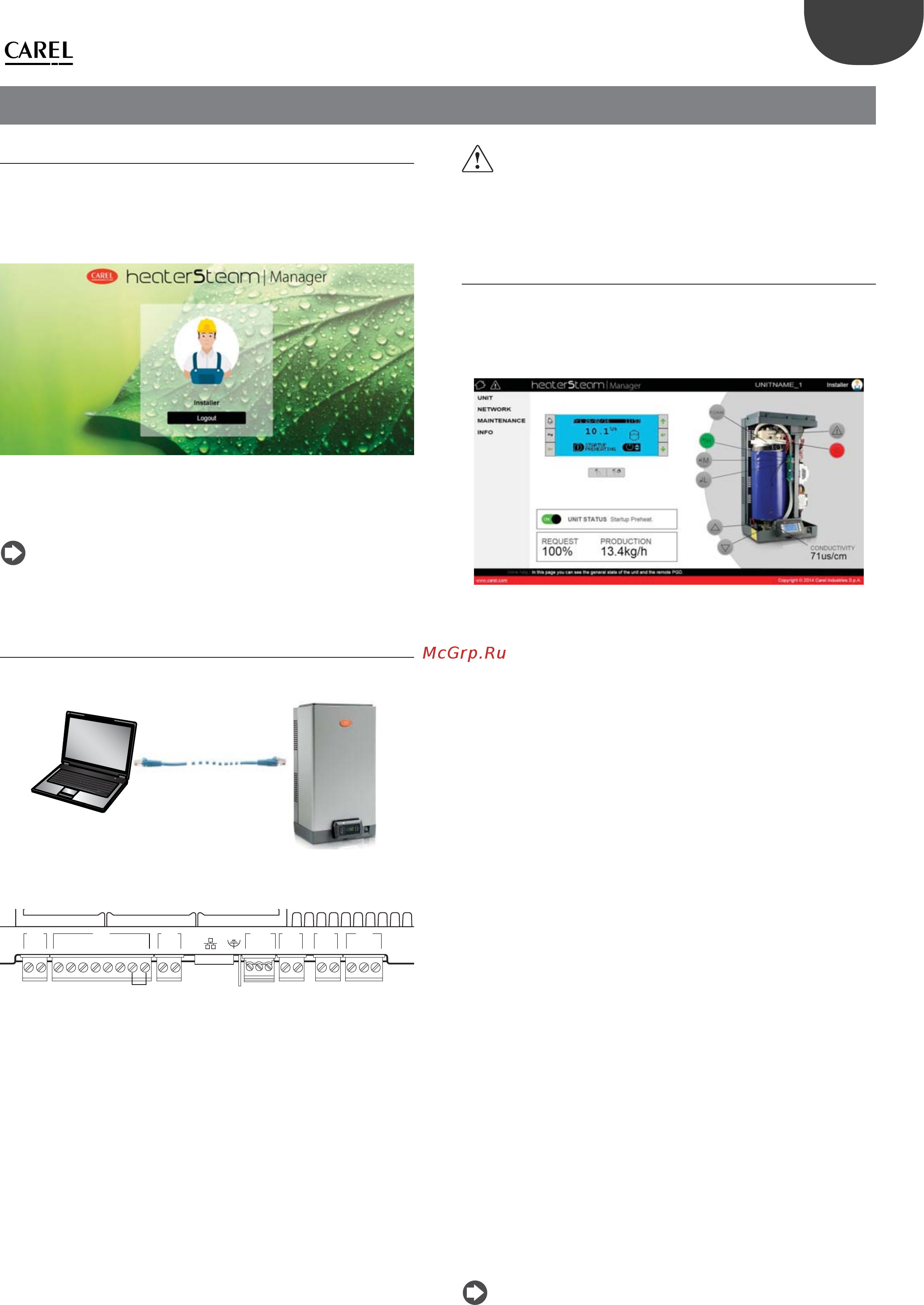

45
RUS
“heaterSteam” +0300080RU - rизд. 1.1 - 04.01.2017
9. ВЕБСЕРВЕР
9.1 Встроенный веб-сервер
Встроенный веб-сервер позволяет настраивать и просматривать
основные параметры увлажнителя прямо с компьютера. Поскольку у
контроллера увлажнителя есть порт Ethernet, доступ к увлажнителю
можно получить по локальной сети, просто введя его сетевой адрес в
адресной строке браузера.
Рис. 9.a
Для авторизации и доступа к меню настроек потребуется ввести пароль,
дающий права доступа уровня installer или service (см. параграф 6.12 “Главное
меню”).
Примечание: веб-сервер есть в моделях heaterSteam titanium.
9.2 Подключение к встроенному веб-
серверу
Физически контроллер c.pHC увлажнителя соединяется с компьютером
кабелем Ethernet категории 5 с разъемами RJ45.
Рис. 9.b
На контроллере c.pHC увлажнителя есть порт Ethernet:
M2M9 M8 M1 M5 M6M12
1 1234567821132 31221212
Ethernet
D
+
-
Рис. 9.c
Компьютер и контроллер увлажнителя (или все контроллеры, если это
группа ведущий/ведомый) должны находиться в одной подсети.
Сетевые настройки по умолчанию в контроллере c.pHC:
IP-адрес: 192.168.0.1
Маска подсети: 255.255.255.0
Шлюз: 192.168.0.1
Например, сетевые настройки компьютера нужно изменить на:
IP-адрес: 192.168.0.2
Маска подсети: 255.255.255.0
Шлюз: 192.168.0.1
Для этого откройте на компьютере “Сеть и центр соединений”, далее
откройте “Локальное сетевое соединение”. Далее измените адрес на
указанный выше для протокола Internet версии 4.
В принципе, контроллер c.pHC каждого увлажнителя можно подсоединить
к локальной сети Ethernet, и тогда через веб-сервер можно будет получать
к нему доступ с любого устройства, подсоединенного к этой сети.
Важно: открытого доступа к контроллеру через Интернет нет,
потому что брандмауэр разрешает удаленный доступ к нему только по
безопасному соединению (через облачный сервис Carel tERA или
защищенному соединению VPN).
9.3 Описание веб-сервера
На “домашней” странице веб-сервера можно получить доступ к дисплею
увлажнителя и выполнить все необходимые настройки, как будто работая
напрямую на дисплее pGD. При этом увлажнитель будет немедленно
реагировать на изменение параметров, но с учетом скорости передачи
данных по сети.
Рис. 9.d
Пункты меню в окне:
• UNIT
• NETWORK
• MAINTENANCE
• INFO
Меню Unit
Probes: просмотр и настройка параметров главного и контрольного
датчиков. Выберите тип сигнала и укажите минимум и максимум для
датчиков.
Wireless: добавление беспроводных датчиков в группу основных
датчиков или контрольных датчиков. Просмотр показаний влажности и/
или температуры, уровня сигнала и остатка заряда батареи.
Control: выберите тип регулирования. Настройка уставка, дифференциала,
минимальной и максимальной производительности.
Con guration: настройка даты и времени. Настройка основных
параметров тревоги и длительности долива и слива воды в процентах.
Scheduler: составление и настройка дневных и недельных расписаний.
Меню Network
Просмотр состояния увлажнителей, входящих в состав группы ведущий/
ведомый.
Обслуживание
Timers: просмотр часов наработки бачка и увлажнителя. Просмотр
времени до наступления сроков техобслуживания и настройка выдачи
предупреждения о приближении сроков техобслуживания.
Logs: просмотр журнала основных переменных (производительность,
уставка, состояние сливного насоса, состояние клапана подачи воды,
требуемой производительности, состояния увлажнителя).
Live: просмотр основных переменных (производительность, уставка,
состояние сливного насоса, состояние клапана подачи воды, требуемой
производительности, состояния увлажнителя) в реальном времени.
Info
Unit info: сведения о модели увлажнителя и версии программного
обеспечения. Выбор языка меню и единиц измерения.
Resources: полезные ссылки (сайт Carel, руководство увлажнителя
heaterSteam и страница на сайте Carel).
Guide & FAQ: общие вопросы по использованию веб-сервера.
Примечание: во избежание ошибок в настройке некоторые
рабочие параметры увлажнителя можно изменять только через веб-
сервер при выключенном увлажнителе (выключенном локальными
кнопками).
