21
RUS
“heaterSteam” +0300080RU - rизд. 1.1 - 04.01.2017

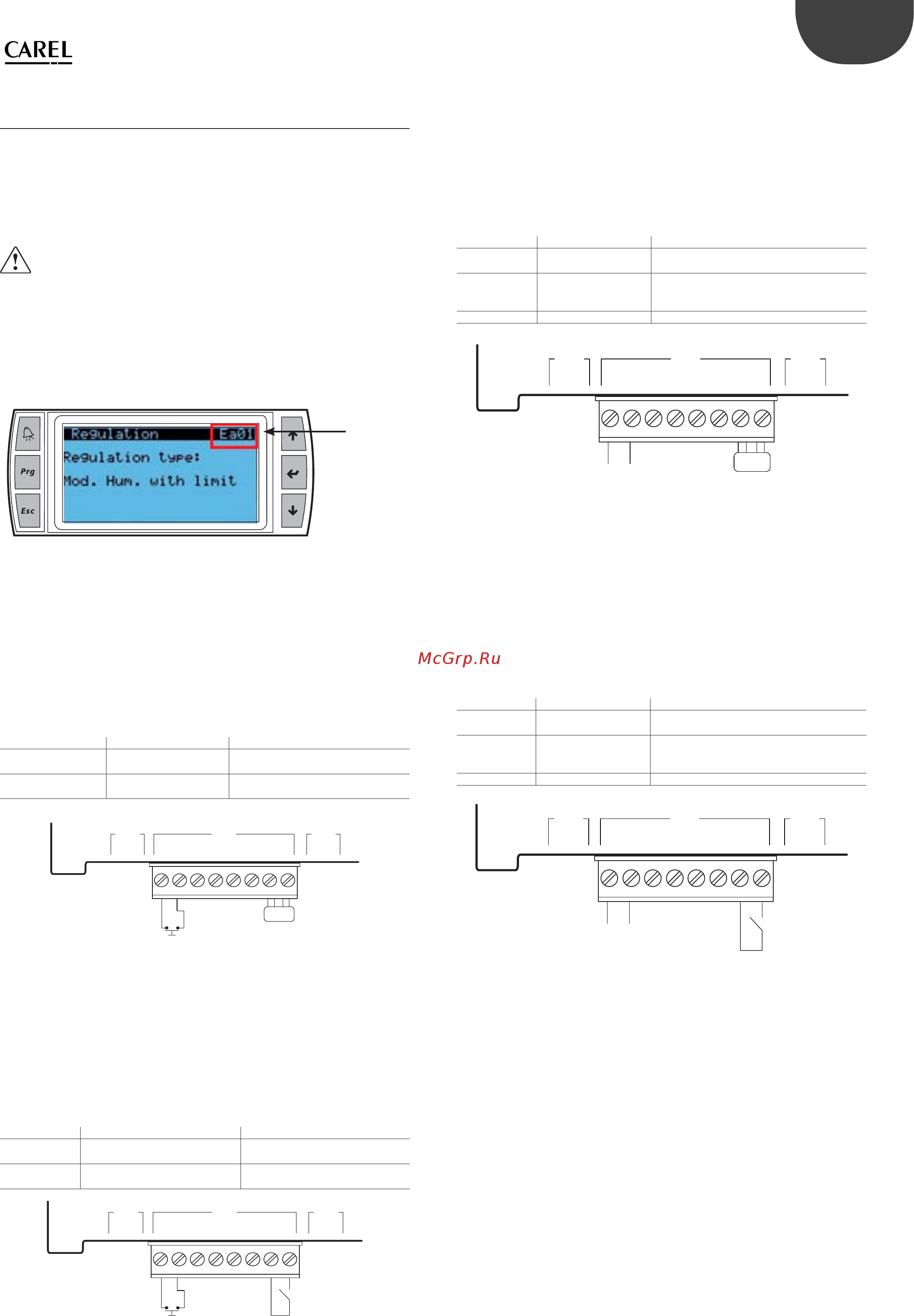

4.5 Сигналы управления
производительностью
Увлажнитель оснащается полупроводниковыми реле для плавного
регулирования производительности в диапазоне от 1 до 100 %. Увлажнитель
может подсоединяться к удаленной системе диспетчерского управления
по последовательному соединению RS485 или Ethernet. В зависимости
от типа управляющего сигнала увлажнитель включается/выключается
(двухпозиционное регулирование) или его производительность плавно
изменяется (плавное регулирование).
Важно: входы датчиков защищены от короткого замыкания, а
максимальный ток (по контакту M2.3) составляет 50 мА. Несмотря на это,
рекомендуется настраивать параметр регулирования (“Тип
регулирования производительности”) до подключения датчиков к
контактам увлажнителя.
Для удобства настройки параметров увлажнителя в каждом окне в верхнем
правом углу дисплея показывается код. Это код показывает порядковый номер
параметра в каждом окне и его принадлежность к определенному окну.
Код
параметра
Рис. 4.n
Увлажнитель может включаться/выключаться под
управлением следующими сигналами:
ГИГРОСТАТ (двухпозиционное регулирование):
• подсоедините гигростат к контактам M2.1 и M2.2 (регулирование
производительности);
• соедините перемычкой контакты M2.7 – M2.8, чтобы включить данный
режим управления;
• настройте следующие параметры для двухпозиционного
регулирования производительностью:
Код параметра На дисплее Параметр
Ea01 Тип регулирования
производительности
Двухпозиционное регулирование по
внешнему сигналу
Ea04 Максимальная
производительность
От 0 до 100 % паспортной
производительности
M2M9 M8
1 12345678212
Рис. 4.o
_____________________________________________________________
ГИГРОСТАТ И ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ (двухпозиционное
регулирование):
• подсоедините гигростат к контактам M2.1 и M2.2 (регулирование
производительности);
• подсоедините контакты M2.7 и M2.8 к устройству дистанционного
управления (например: выключатель, таймер и т. д.);
• настройте следующие параметры для двухпозиционного
регулирования производительностью:
Код параметра На дисплее Параметр
Ea01 Тип регулирования
производительности
Двухпозиционное регулирование
по внешнему сигналу
Ea04 Максимальная
производительность
От 0 до 100 % паспортной
производительности
M2M9 M8
1 12345678212
Рис. 4.p
Производительность увлажнителя может
регулироваться следующими сигналами:
ВНЕШНИЙ ПРОПОРЦИОНАЛЬНЫЙ РЕГУЛЯТОР (плавное регулирование)
• соедините перемычкой контакты M2.7 – M2.8, чтобы включить данный
режим управления;
• подсоедините контакты M2.1 и M2.2 (регулирование
производительности) к внешнему регулятору;
• для данного режима регулирования настройте следующие параметры:
Код параметра На дисплее Параметр
Ea01 Тип регулирования
производительности
Пропорциональное регулирование по
внешнему управляющему сигналу
Ea03 Зона
пропорциональности
Заданная: Гистерезис (0-100 %)
Минимальная производительность (0-100 %)
Максимальная производительность (0-100 %)
Ec01 Тип главного датчика Выберите: 0-1 В, 0-10 В, 2-10 В, 0-20 мА, 4-20 мА
OUT
REF
M2M9 M8
1 12345678212
Рис. 4.q
_____________________________________________________________
ВНЕШНИЙ ПРОПОРЦИОНАЛЬНЫЙ РЕГУЛЯТОР и ДИСТАНЦИОННОЕ
УПРАВЛЕНИЕ (плавное регулирование)
• подсоедините гигростат к контактам M2.1 и M2.2 (регулирование
производительности);
• подсоедините контакты M2.7 и M2.8 к устройству дистанционного
управления (например: выключатель, таймер и т. д.);
• для данного режима регулирования настройте следующие параметры:
Код параметра На дисплее Параметр
Ea01 Тип регулирования
производительности
Пропорциональное регулирование по
внешнему управляющему сигналу
Ea03 Зона
пропорциональности
Заданная: Гистерезис (0-100 %)
Минимальная производительность (0-100 %)
Максимальная производительность (0-100 %)
Ec01 Тип главного датчика Выберите: 0-1 В, 0-10 В, 2-10 В, 0-20 мА, 4-20 мА
OUT
REF
M2M9 M8
1 12345678212
Рис. 4.r
_____________________________________________________________
ВНЕШНИЙ ПРОПОРЦИОНАЛЬНЫЙ РЕГУЛЯТОР и ДИСТАНЦИОННОЕ
УПРАВЛЕНИЕ (плавное регулирование) С КОНТРОЛЬНЫМ ДАТЧИКОМ
• соедините перемычкой контакты M2.7 – M2.8, чтобы включить
данный режим управления; или подсоедините контакты M2.7 и M2.8
к устройству дистанционного управления (например: выключатель,
таймер и т. д.);
• подсоедините контакты M2.1 и M2.2 (регулирование
производительности) к внешнему регулятору;
• подсоедините активный контрольный датчик к контактам M2.5, M2.3
(+12В пост. тока), M2.6 (GND);
• для данного режима регулирования настройте следующие параметры:
