11
Компрессорно-конденсаторные блоки (ККБ)
CHIGO CENTRAL AIR-CONDITIONING
УСТАНОВКА НАРУЖНОГО БЛОКА
(COU-18CR1-A, COU-24CR1-A, COU-36CR1-A, COU-48CZR1-A, COU-60CZR1-A)
Выбор места установки
1. Выберите поверхность установки, которая может выдержать вес оборудования, не
будет передавать и производить шум и вибрацию при работе оборудования.
2. Защитите оборудование от дождя и прямых солнечных лучей.
3. Устанавливайте оборудование в хорошо вентилируемом месте.

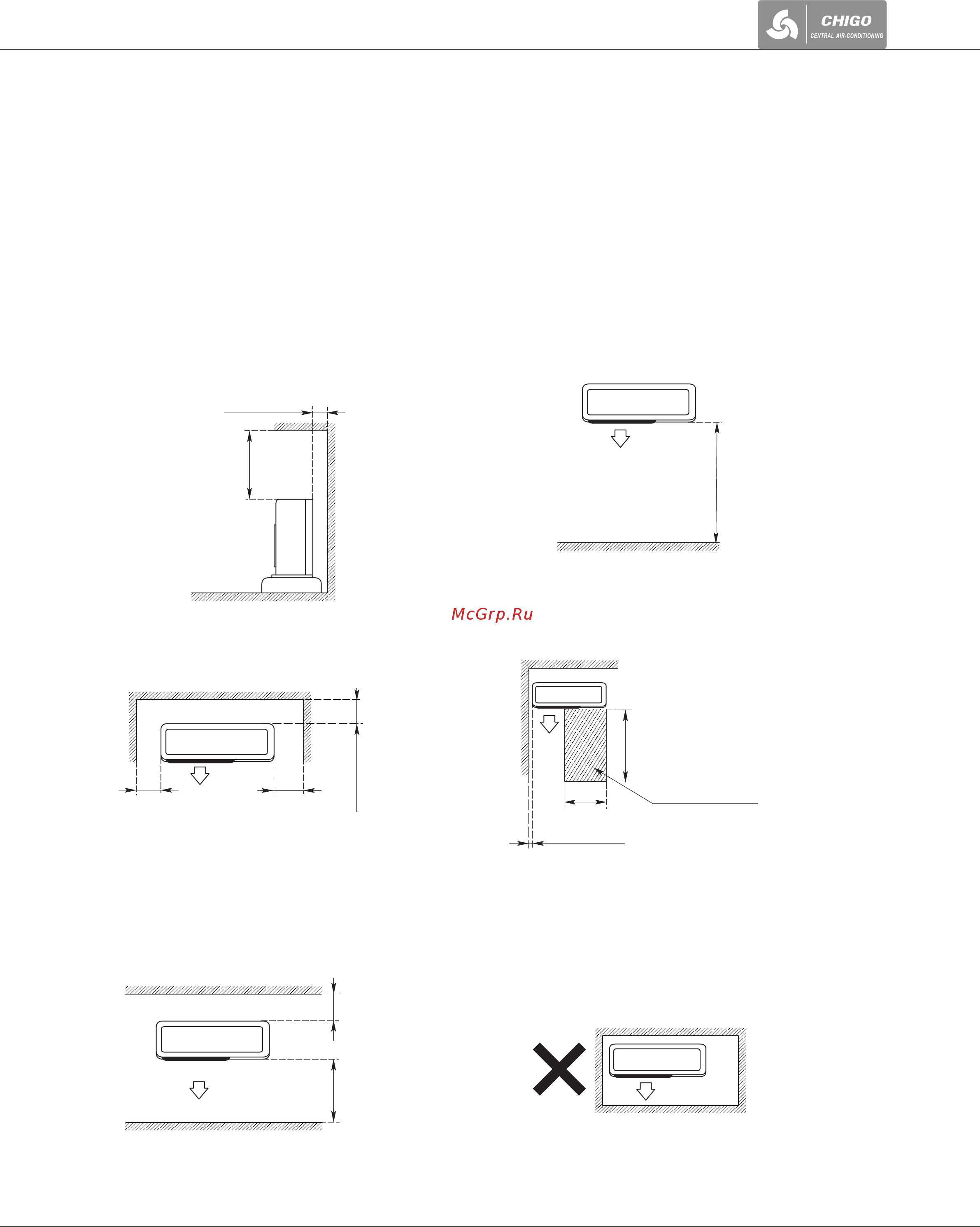

Размещение наружного блока
под козырьком
Размещение наружного блока
с препятствием
для выхода воздушного потока
Минимальное расстояние
от задней стенки наружного
блока до стены 100 мм
Минимальное
расстояние
до козырька
сверху 500 мм
Мин. 1500 мм
Размещение наружного блока
в нише со свободным выходом
воздушного потока вперед
Минимальное пространство
для сервисного обслуживания
Мин. 500 мм
Мин. 2000 мм
Мин. 200 мм
Свободное
пространство
* С правой стороны блока
(стороны размещения вентилей)
рекомендуется оставлять расстояние
не менее 1 м для облегчения дальней-
шего сервисного обслуживания блока
Мин. 200 мм
Мин. 200 мм
Мин. 300* мм
Размещение наружного блока с препят-
ствиями спереди и сзади
Запрещено монтировать наружный
блок в месте с препятствиями
со всех четырех сторон, даже если
сверху открытое пространство
Мин. 100 мм
Мин. 1500 мм
