18
Руководство по монтажу и эксплуатации
CHIGO CENTRAL AIR-CONDITIONING
3. Локальные фиксации трубопроводов
Чтобы избежать концентрации напряжений из-за термических сжатий и расширений
необходимо локально фиксировать трубопроводы перед проходом сквозь стену. При про-
кладке фреонопровода через стены обязательно использование гильз.

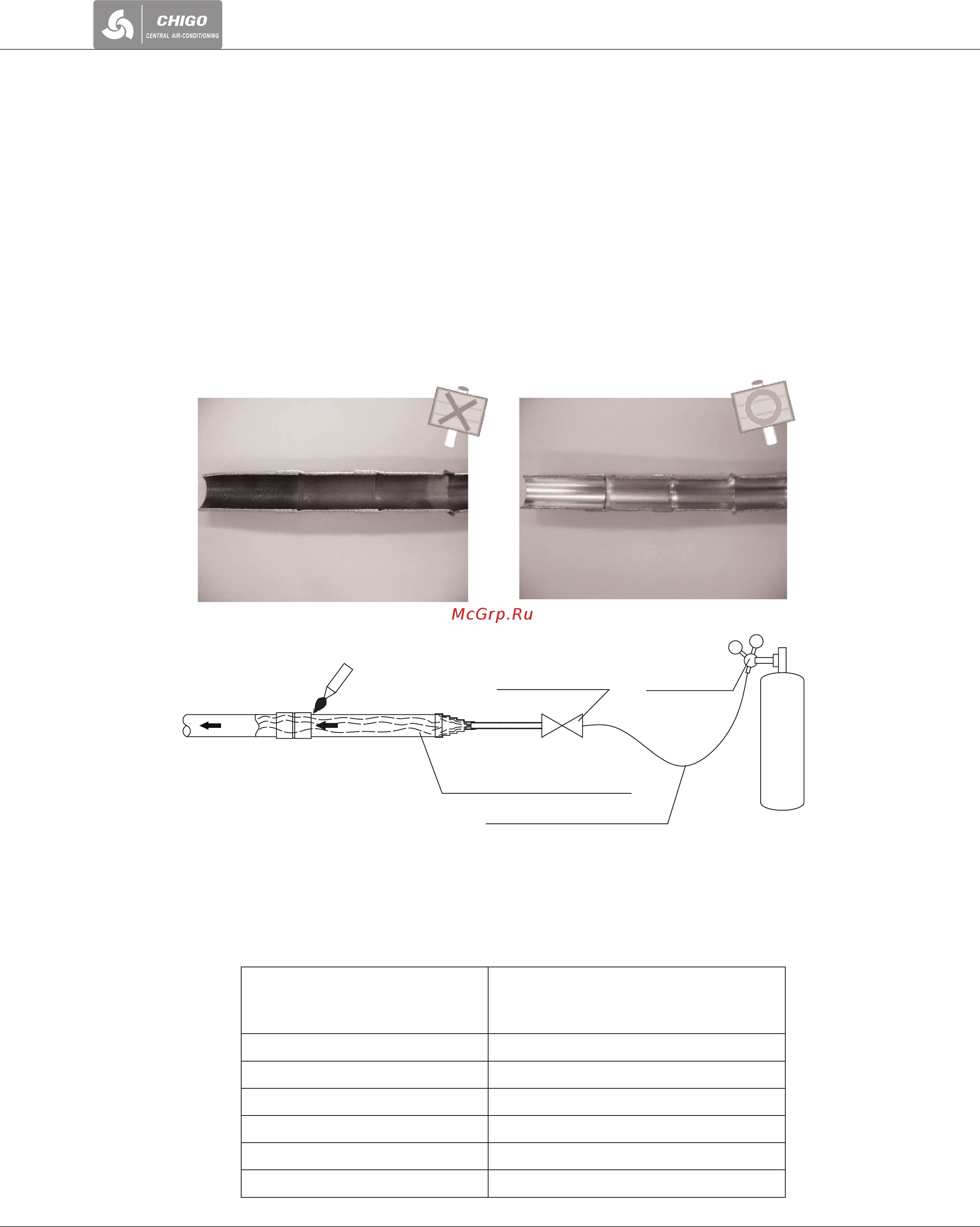

Пайка труб
Пайку труб всегда следует производить в среде защитного газа – азота. Азот с мини-
мальным расходом, обеспечивающим вытеснение воздуха, подают внутрь спаиваемых
труб. Подача азота исключает образование окалины во внутренних полостях при пай-
ке. Давление азота, устанавливаемое на редукторе при пайке, не должно превышать
0,02 МПа.
Обращайте внимание на зазоры между спаиваемыми деталями. По нормативам
HASS 107-1977 зазор не должен превышать 1 мм для труб диаметром до 20 мм и 1,5 мм
для труб диаметром 25–40 мм.
Минимальная длина введения соединительного элемента
Наружный диаметр,
мм
Минимальная длина введения
соединительного элемента,
мм
5 < d < 8 6
8 < d < 12 7
11 < d < 16 8
16 < d < 25 10
25 < d < 35 12
35 < d < 45 14
O2 N2
Шланг высокого давления
Герметизирующуя обмотка
Запорный вентиль
Редуктор
Баллон
с азотом
