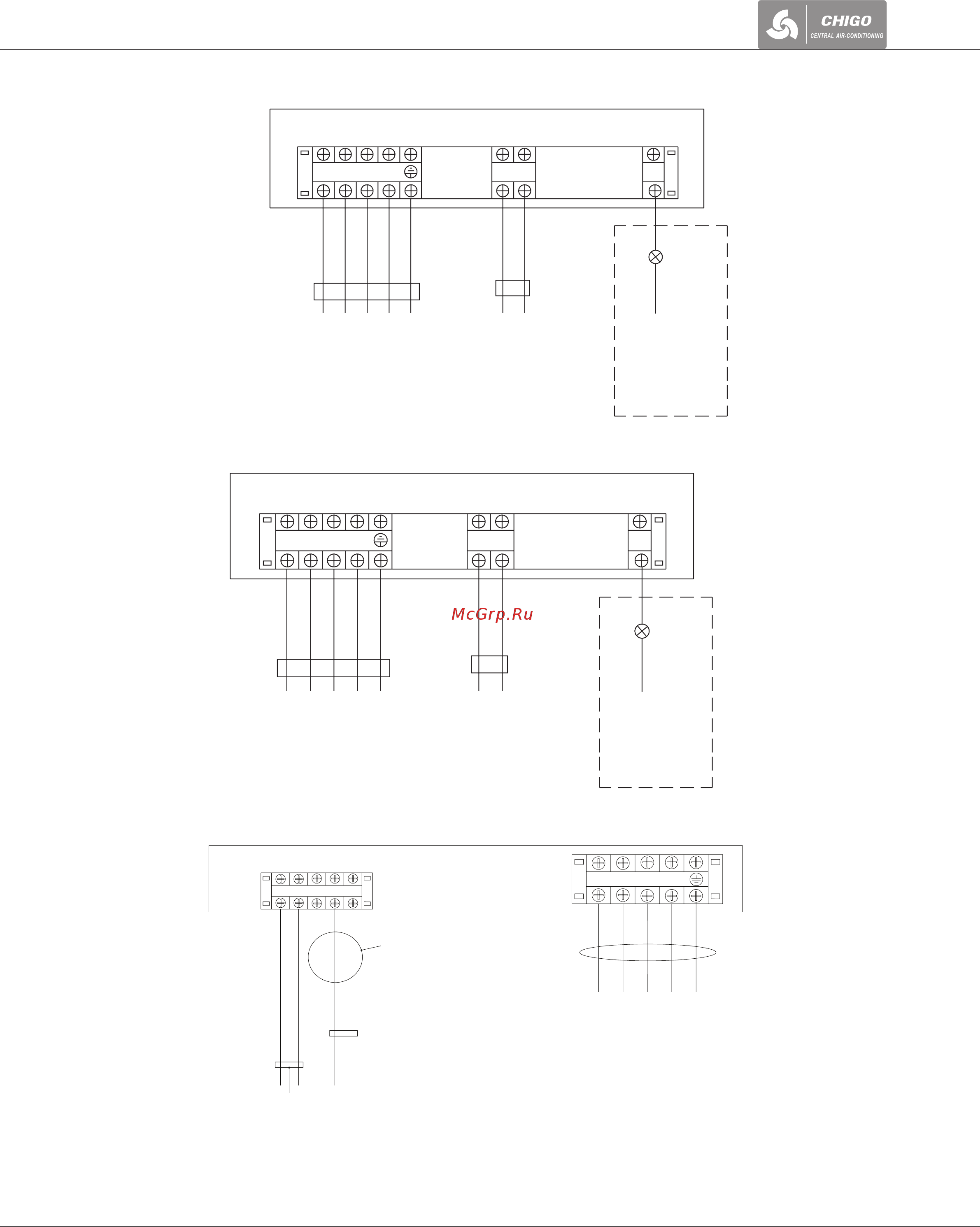

Компрессорно-конденсаторные блоки (ККБ)
CHIGO CENTRAL AIR-CONDITIONING
COU-48CR1-A
COU-60CZR1-A
COU-96CZR1-A
ККБ
380 В / 50 Гц Сигнал
на включение
компрессора
и вентилятора
220 В ~L
Норма —
горит
Авария —
не горит
1 2
3L1 L2 L3 N
L N
ККБ
380 В / 50 Гц Сигнал
на включение
компрессора
и вентилятора
220 В ~L
Норма —
горит
Авария —
не горит
1 2 3L1 L2 L3 N
L N
ККБ
TB2
TB1
Err
Err
380~415 В / 3 ф / 50 Гц
Сигнал
на включение
компрессора
и вентилятора
Сигнал аварии
(нормально —
разомкнутый)
1 2 3 4 5
L1 L2 L3 N
L N
