16
Руководство по монтажу и эксплуатации
CHIGO CENTRAL AIR-CONDITIONING

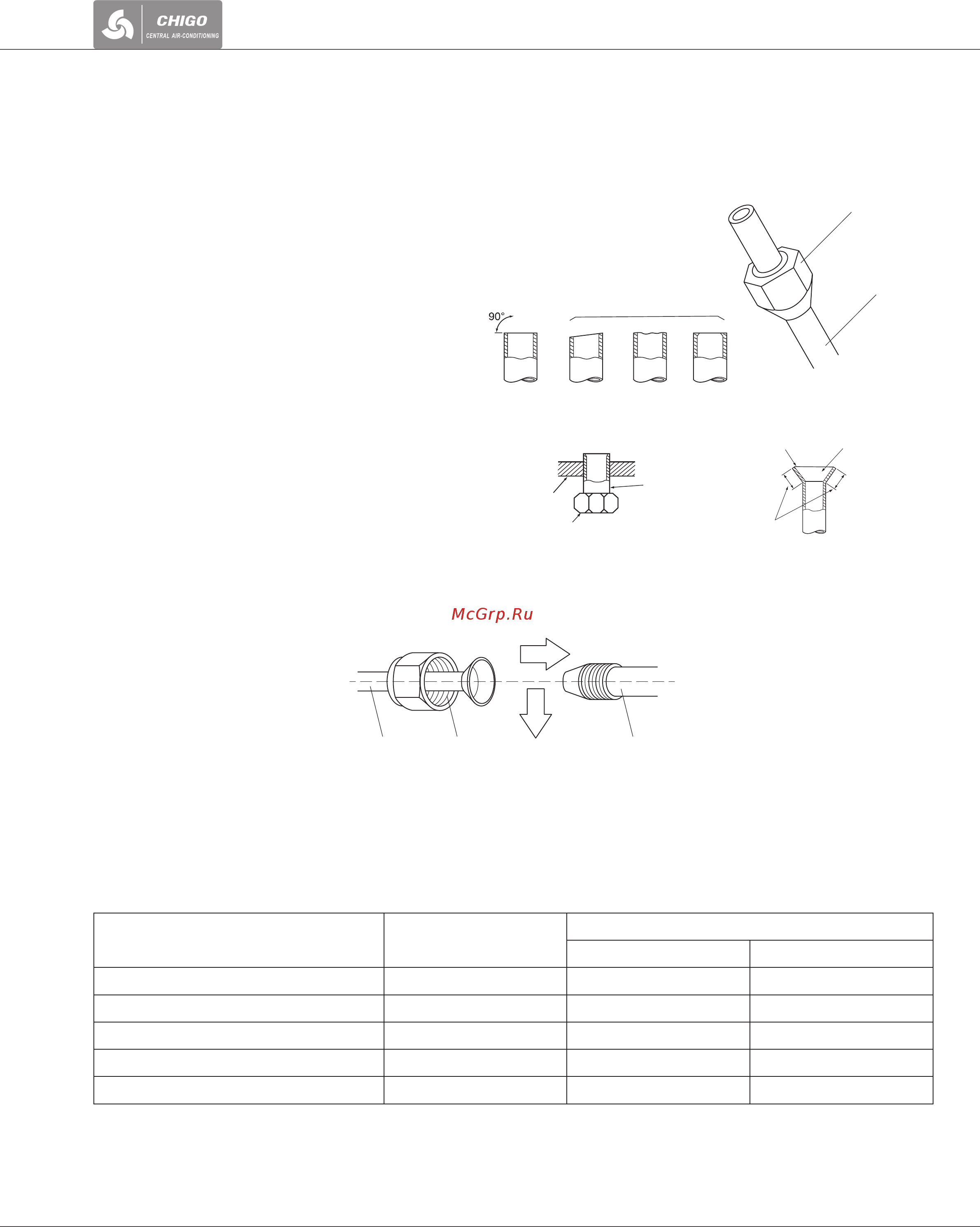

ПОдКЛЮЧеНИе ФРеОНОПРОвОда
1. Развальцовка:
1) тщательно удалите все заусенцы со среза трубы. Во время удаления заусенцев
держите трубу срезом вниз, чтобы стружки и пыль не попали внутрь неё;
2) отсоедините накидные гайки, прикрепленные к внутрен-
нему и наружному блокам кондиционера. Затем уста-
новите их на трубки, с которых уже удалены заусенцы.
После развальцовки труб установить гайки уже нельзя!
3) развальцуйте трубу с помощью вальцовок.
2. Подсоединение труб к блоку:
1) установите развальцованные трубы соосно со штуцером. При подсоединении сна-
чала выровняйте центр, затем затяните конусную гайку на первые 3–4 оборота;
2) закрутите накидную гайку, а затем затяните ее двумя гаечными ключами. Ис-
пользуя таблицу с крутящим моментом ниже в качестве руководства при за-
тягивании муфтового соединения со стороны внутреннего прибора, затяните
гайки с помощью двух гаечных ключей. Чрезмерная затяжка может повредить
развальцованный участок.
Диаметр трубы,
мм (дюймы)
Гайка,
мм
Крутящий момент затяжки
Н·м кгм·см
∅6,35 (1/4) 17 13,7–17,7 140–180
∅9,52 (3/8) 22 34,3–41,2 350–420
∅12,7 (1/2) 26 49,0–56,4 500–575
∅15,88 (5/8) 29 73,5–78,4 750–800
∅19,1 (3/4) 36 97,2–118,6 990–1210
Одинаковая
длина
по всему
Блестящая внутренняя
поверхность
без царапин
Ровный край
по всему
Конусная гайка
Медная
труба
Обжимка
Наклон
Неправильно
Правильно
Неровность Заусенцы
Накидная гайка
Медная трубка
Трубка Накидная
гайка
Штуцер
