8
Руководство по монтажу и эксплуатации
CHIGO CENTRAL AIR-CONDITIONING
Модель A, мм B, мм C, мм D, мм E, мм
COU-18CR1-A 880 305 540 510 280
COU-24CR1-A 925 366 700 590 340
COU-36CR1-A 940 435 840 600 390

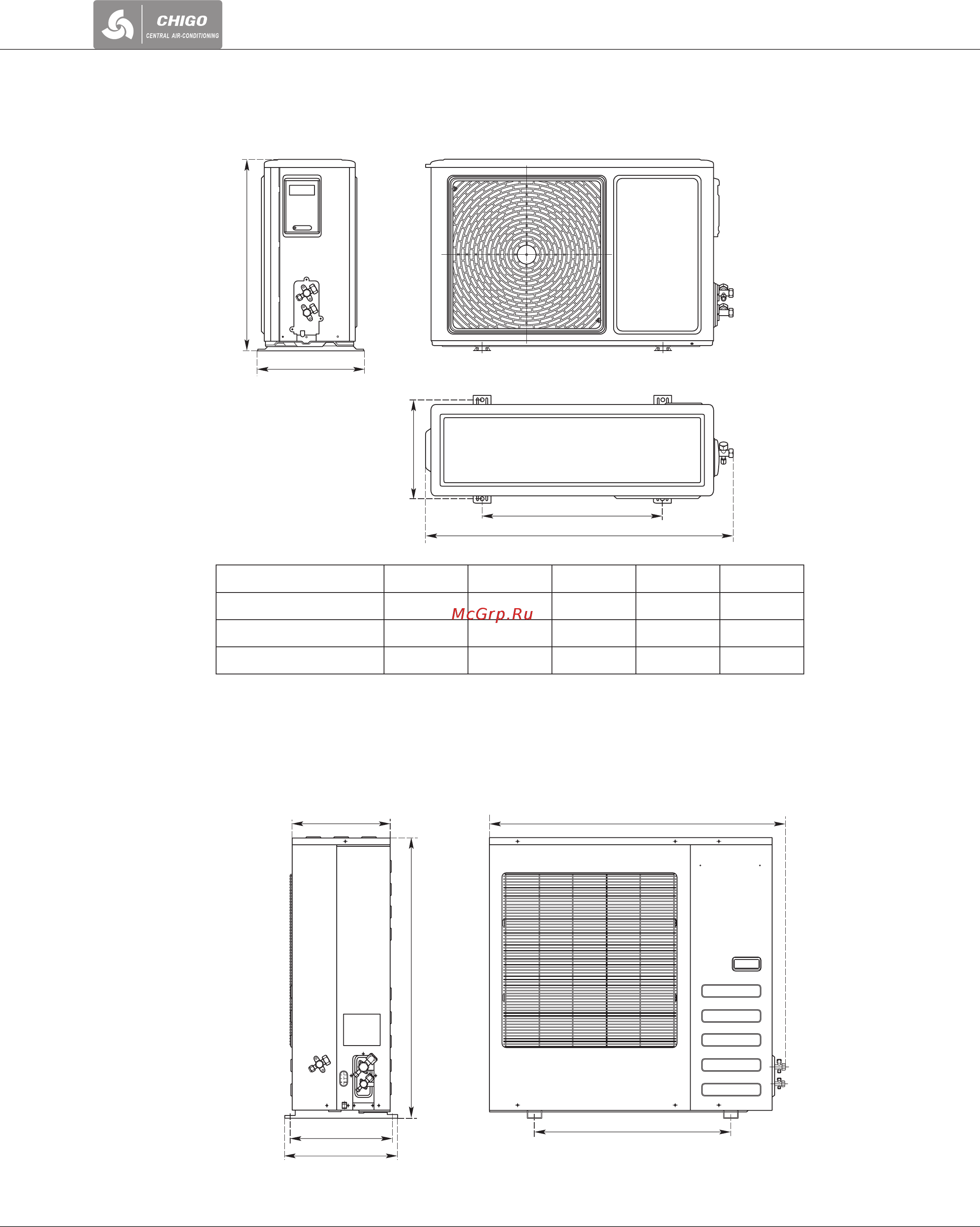

Габаритные размеры.
COU-18CR1-A, COU-24CR1-A, COU-36CR1-A
С
E
D
В
A
1050
700
995
380
400
347
COU-48CZR1-A
