Компрессорно-конденсаторные блоки (ККБ)
CHIGO CENTRAL AIR-CONDITIONING
Если одна из оград наружного блока выше него, чтобы исключить закольцовывание
воздушного потока и обеспечить эффективную работу оборудования рекомендуется
установка дополнительного кожуха, позволяющего развести сторону выпуска и сторону
забора воздуха. Высота кожуха показана на рисунке ниже.
При наличии преград для выброса воздуха сверху рекомендуется установка воздухо-
отводящего кожуха, однако если расстояние от верхней части блока до преграды более
800мм допустим монтаж без кожуха.

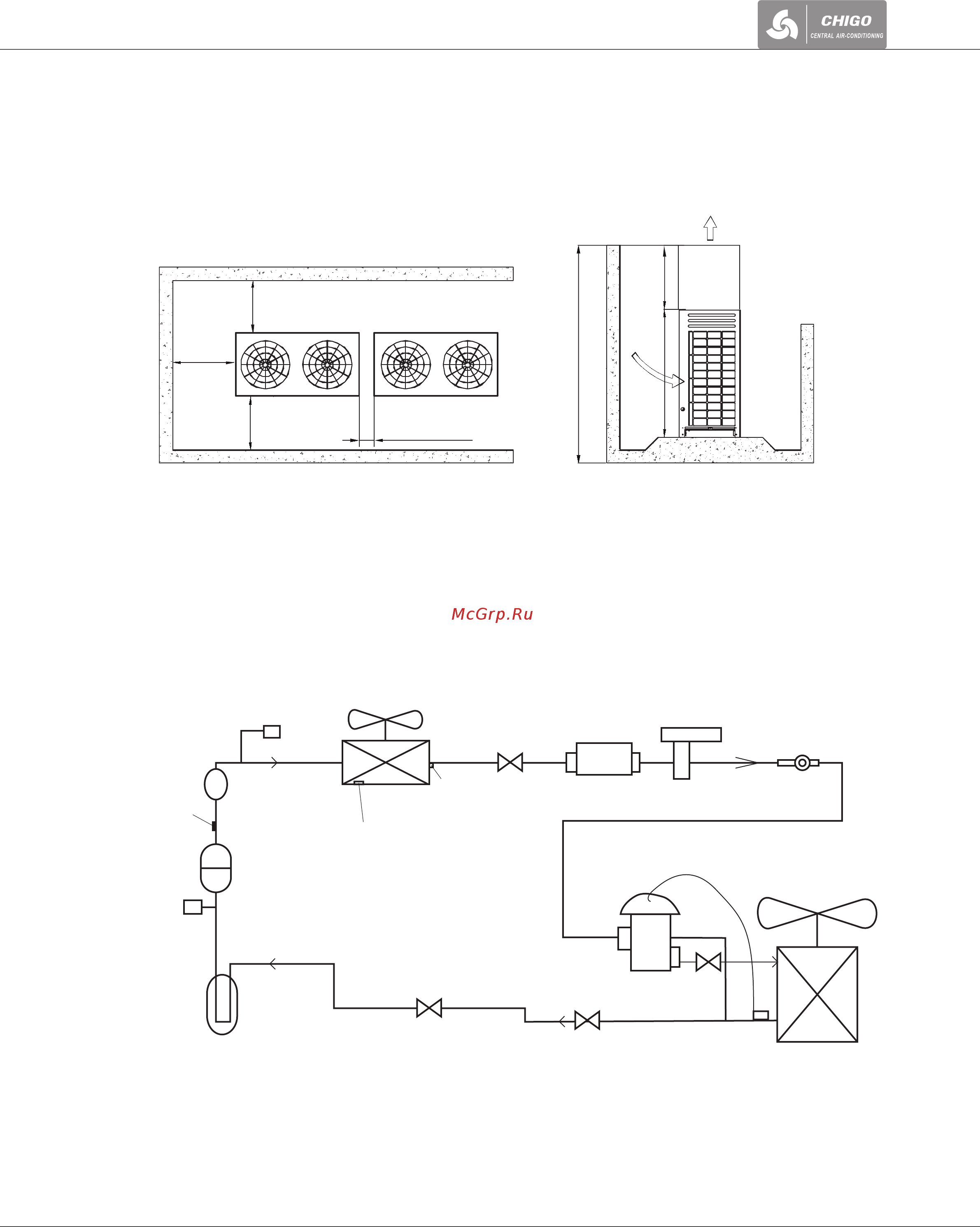

ГИдРавЛИЧеСКаЯ Схема
> 1 м
> 1 м
> 1 м
H
H – hh
Лицевая
сторона
Лицевая сторона
100−500 мм
Забор воздуха
Выброс
воздуха
Отделитель
жидкости
Запорный
вентиль
Запорный
вентиль
ТРВ
Термобаллон
Испаритель
Смотровое
стекло
Соленоидный
клапан
Фильтр-
осушитель
Датчик
наружной
температуры
Датчик
температуры
конденсации
Датчик
температуры
нагнетания
Конденсатор
Датчик
высокого
давления
Маслоотделитель
Компрессор
Датчик
низкого
давления
