14
Руководство по монтажу и эксплуатации
CHIGO CENTRAL AIR-CONDITIONING

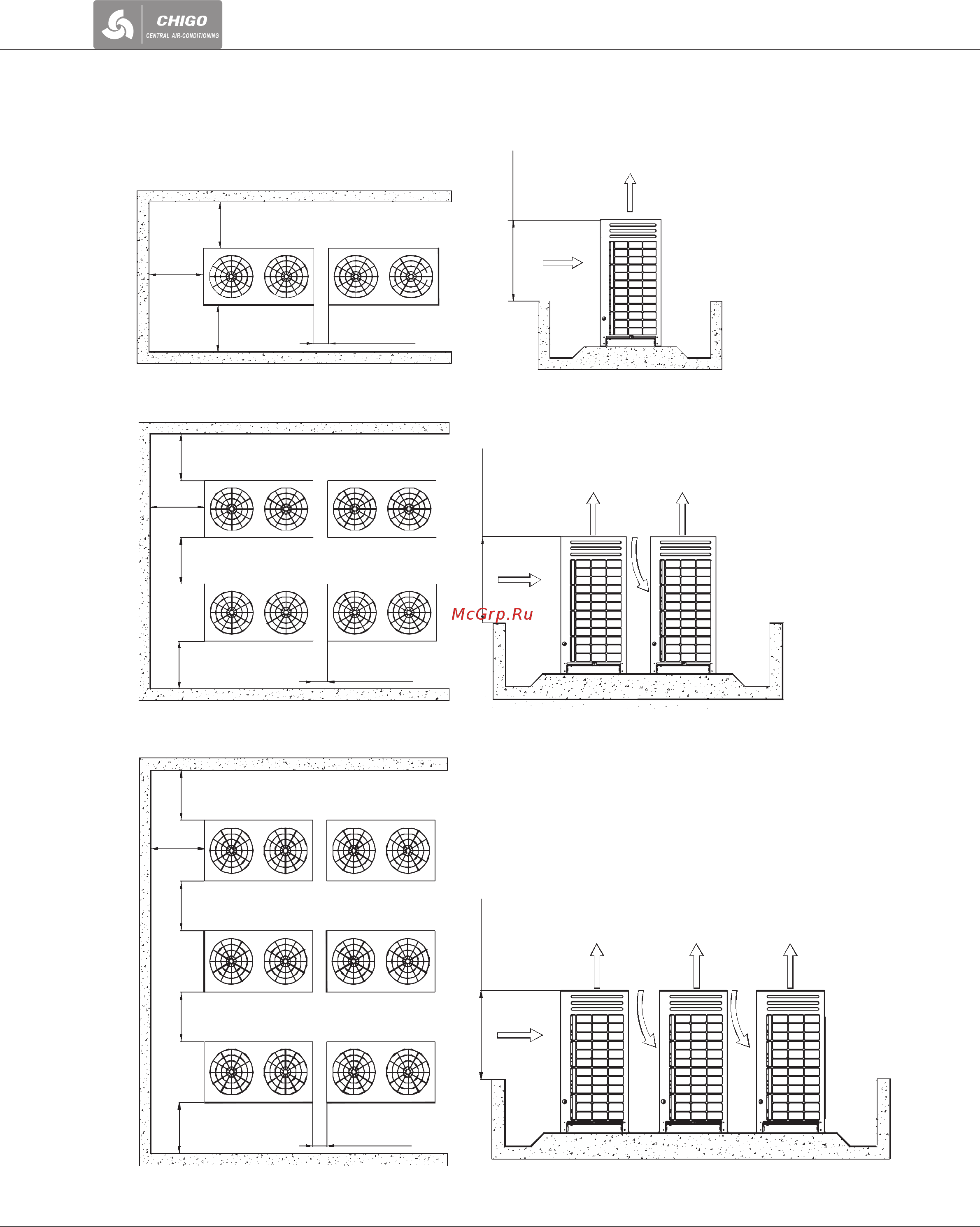

Размещение наружных блоков
в условиях, затрудняющих сброс тепла
> 1 м
> 1 м
> 1 м
> 1 м
> 1 м
> 1 м
> 1 м
> 1 м
> 1 м
> 1 м
> 1 м
> 1 м
> 800 мм
> 800 мм
> 800 мм
Лицевая сторона
Забор
воздуха
Выброс
воздуха
Забор
воздуха
Забор
воздуха
Выброс
воздуха
Выброс
воздуха
Забор
воздуха
Забор
воздуха
Забор
воздуха
Выброс
воздуха
Выброс
воздуха
Выброс
воздуха
Лицевая
сторона
Лицевая сторона
Лицевая сторона
Лицевая сторона
Лицевая сторона Лицевая сторона
Лицевая сторона Лицевая сторона
Лицевая сторона
Лицевая сторона
Лицевая сторона
100−500 мм
100−500 мм
100−500 мм
