15
Русский

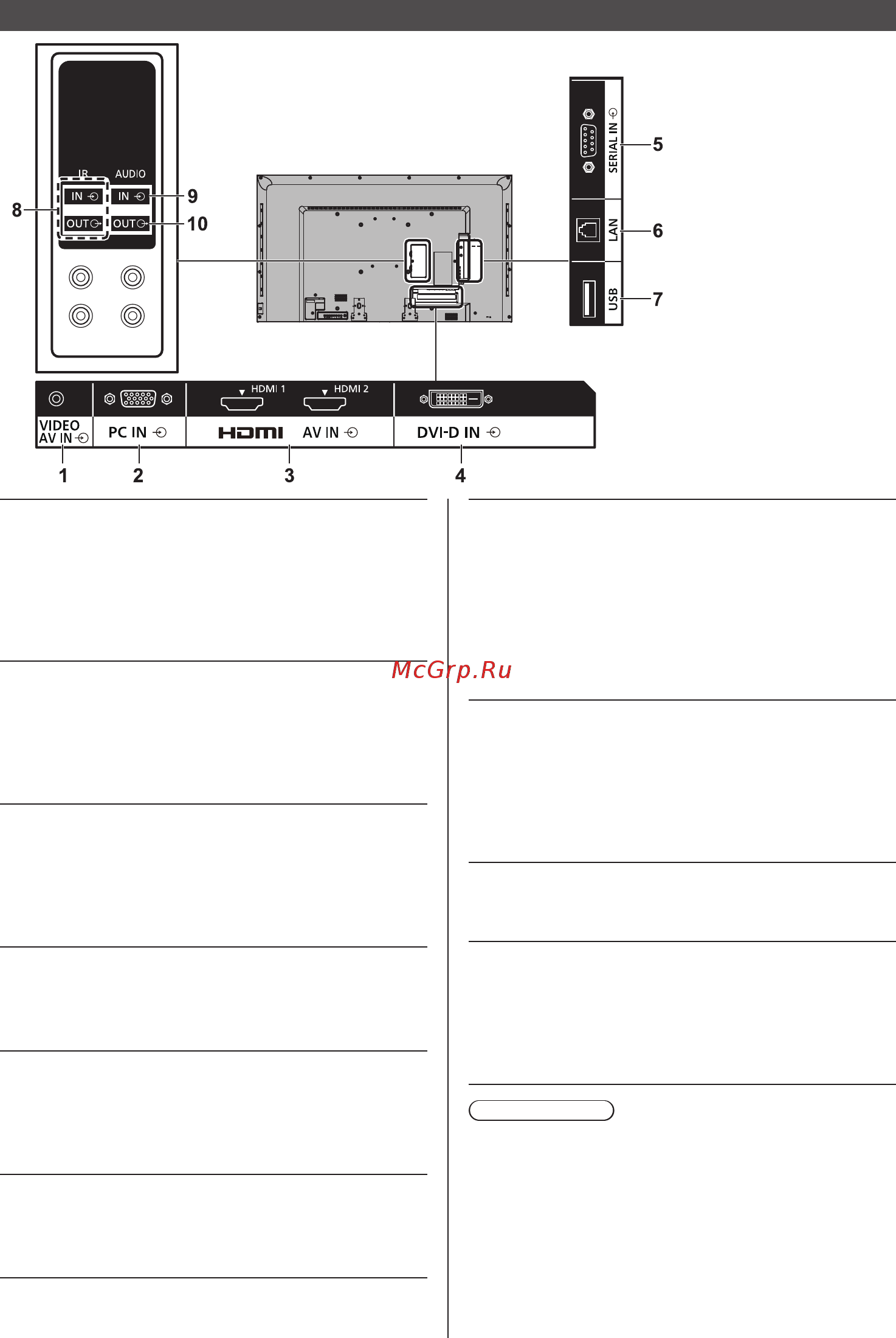

Подключение видеоаппаратуры
1 AV IN (VIDEO): Разъем композитного
входного видеосигнала
Подключение к
видеоаппаратуре, такой как
видеомагнитофон или DVD
плеер.
(см. стр. 19)
2 PC IN: Входной разъем ПК
Подключение к видеоразъему
ПК, видеоаппаратуры с
помощью вывода “Y, PB(CB),
PR(CR)” или “R, G, B”.
(см. стр. 18)
3 AV IN
(HDMI 1,
HDMI 2):
Входной разъем HDMI
Подключение к
видеоаппаратуре, такой как
видеомагнитофон или DVD
плеер.
(см. стр. 16)
4 DVI-D IN: Входной разъем DVI-D
Подключение к видеоаппаратуре
с выходом DVI-D.
(см. стр. 17)
5
SERIAL IN:
Разъем последовательного
управления
Управление дисплеем,
подключенным к ПК.
(см. стр. 19)
6 LAN: Разъем LAN
Управление дисплеем,
подключенным к сети.
(см. стр. 64)
7 USB: Разъем USB-накопителя
Для использования функции
USB медиаплеера подключите
USB-накопитель. Данный разъем
также можно использовать для
подачи питания до 5 В/ 1 А на
внешнее устройство в процессе
приема изображений.
(см. стр. 22,31)
8 IR IN, IR OUT: Разъем ввода/вывода
инфракрасного сигнала
Используется в случае
управления несколькими
дисплеями с помощью одного
пульта ДУ.
(см. стр. 21)
9 AUDIO IN: Вход аудио используется
совместно с DVI-D IN и PC IN
(см. стр. 17,18)
10 AUDIO OUT: Выходной разъем аналогового
звука
Подключение к аудиоаппаратуре
с входным разъемом
аналогового звука.
(см. стр. 21)
Примечание
●
Из-за формы вилки соединительный кабель
может соприкасаться с вилкой соседнего
соединительного кабеля или внешнего
оборудования, например, с задней крышкой.
Чтобы правильно расположить разъемы,
рекомендуется использовать соединительный
кабель с вилкой подходящего размера.
