21
Русский

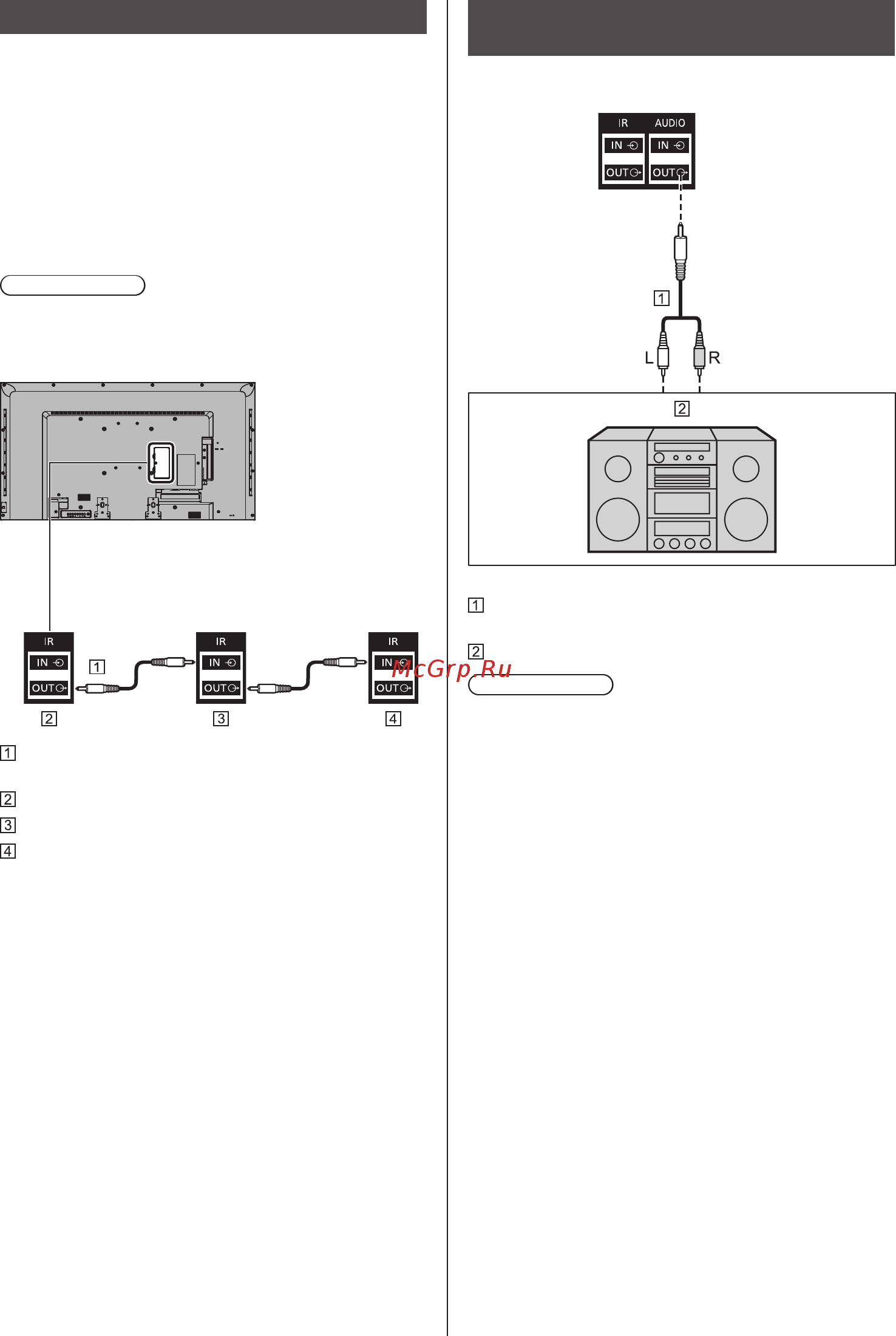

Подключение к разъему IR IN/OUT
Подключите кабель с мини-разъемом (М3) от
разъема IR OUT первого дисплея к разъему IR IN
второго дисплея.
Инфракрасный сигнал от первого дисплея поступает
на второй дисплей.
В этом случае IR (инфракрасный приемник на
датчике приема сигналов пульта ДУ) второго дисплея
не работает.
Для гирляндного подключения дисплеев повторите
вышеуказанные действия.
Примечание
●
Соединительные кабели не входят в комплект
устройства.
Кабель с мини-разъемом (М3) (приобретается
отдельно)
Первый дисплей
Второй дисплей
Третий дисплей
Подключение к выходному
разъему AUDIO OUT
линейное
Код стереофонического звука (не входит в
комплект поставки)
Аудиоаппаратура
Примечание
●
Показанное аудиоаппаратура и кабель не
поставляются в комплекте с устройством.
●
Для вывода звука через выходной разъем AUDIO
OUT устройства установите для параметра [Выбор
выхода] в меню [Звук] значение [Выбор выхода].
(см. стр. 40)
