Русский
16
●
В связи с особенностями конструкции блока
выводов нельзя использовать некоторые
соединительные кабели и USB-накопители.
Рекомендуется ознакомиться с информацией
в разделе “ВЫВОД” таблицы технических
характеристик изделия.
Для просмотра информации о технических
характеристиках изделия посетите следующий
веб-сайт.
http://panasonic.net/prodisplays/download/
specsheets02.html

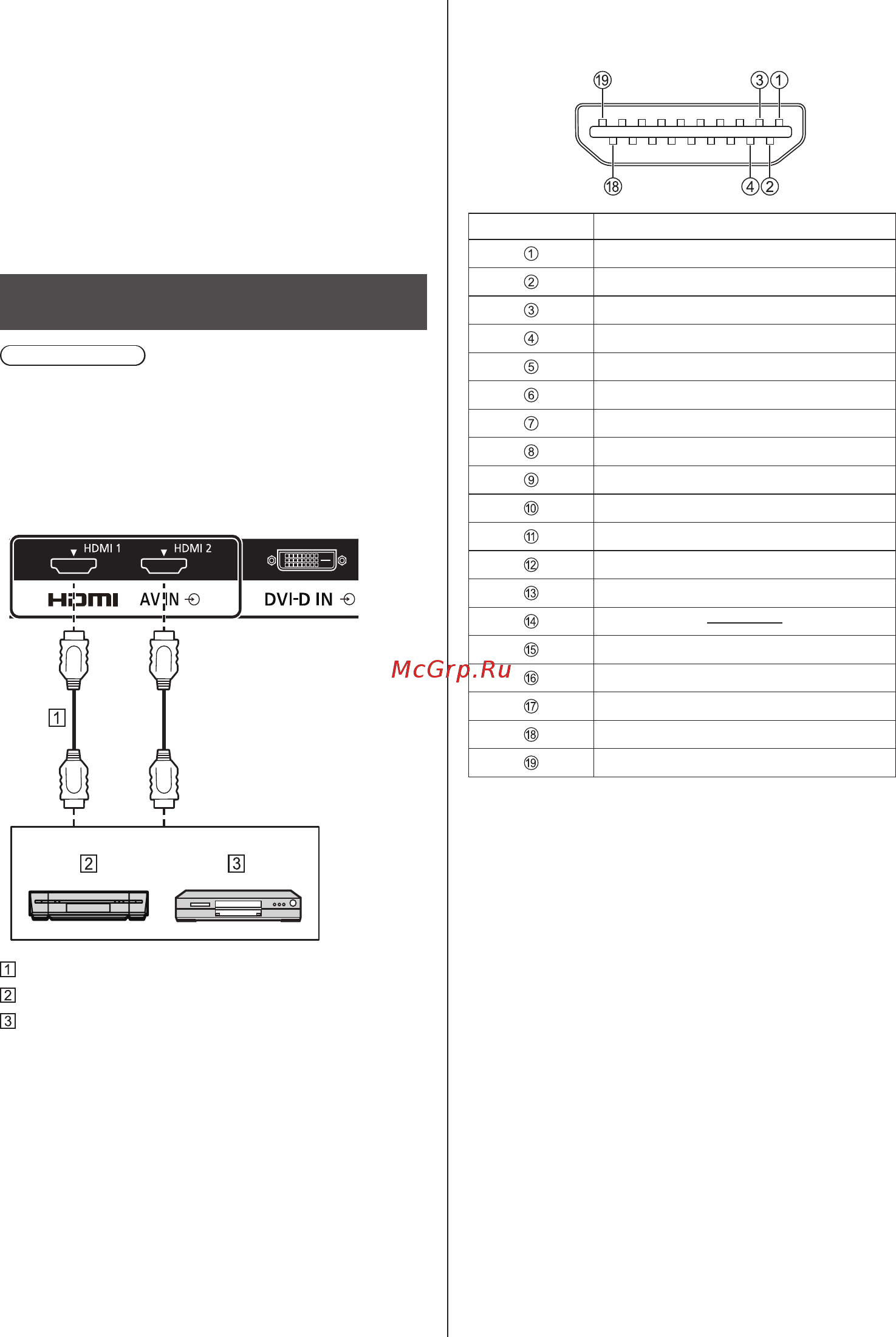

Подключение к разъемам HDMI 1
и 2
Примечание
●
Показанное дополнительное оборудование и
кабель HDMI не поставляются в комплекте с
устройством.
●
Изображение с некоторых HDMI устройств не
воспроизводится.
Кабель HDMI (не входит в комплект поставки)
Видеомагнитофон
DVD плеер
Назначения контактов и названия сигналов для
разъема HDMI
№ контакта Название сигнала
Данные 2+ T.M.D.S.
Экран данные2 T.M.D.S
Данные 2- T.M.D.S.
Данные 1 + T.M.D.S
Экран данные1 T.M.D.S.
Данные 1 - T.M.D.S.
Данные 0 + T.M.D.S.
Экран данные0 T.M.D.S.
Данные 0 - T.M.D.S.
Синхронизация + T.M.D.S.
Экран синхронизации T.M.D.S.
Синхронизация - T.M.D.S.
CEC
SCL
SDA
Заземление DDC/CEC
+5 В постоянного тока
Обнаружение активного соединения
