Русский
18

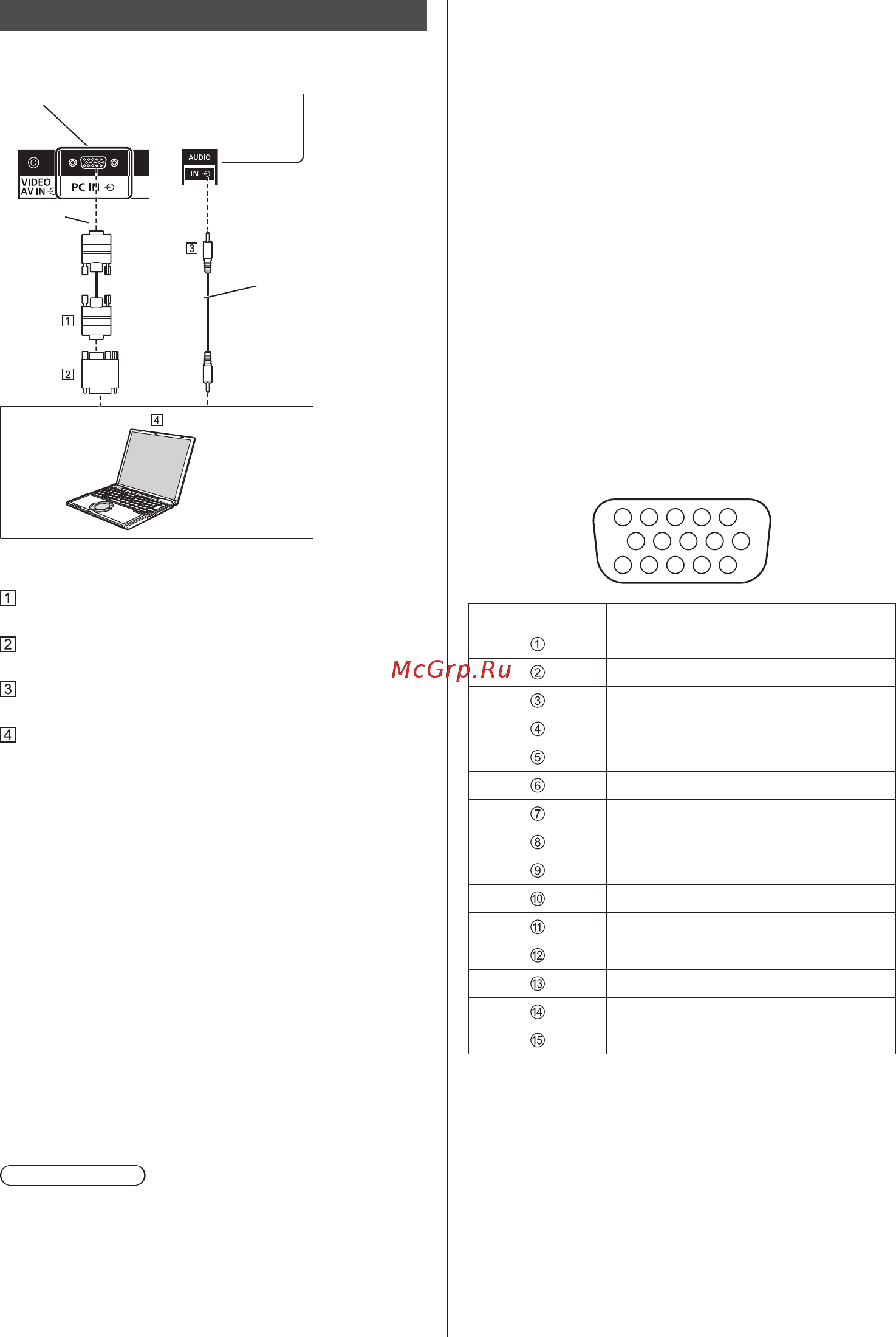

Подключение к разъему PC IN
Подключите
кабель,
соответствующий
разъему
аудиовыхода на
компьютере.
(не входит
в комплект
поставки)
(Разъем)
(Гнездо)
Совместное использование
с вводом DVI-D IN.
15-контактный мини-разъем D-sub (не входит в
комплект поставки)
Адаптер преобразования (при необходимости) (не
входит в комплект поставки)
Кабель с мини-разъемом стерео (М3) (не входит в
комплект поставки)
КОМПЬЮТЕР
Допустимый тип компьютерного сигнала
●
Для стандартных входных сигналов ПК, которые
описываются в разделе “Предустановленные
сигналы” (см. стр. 75), в устройстве уже сохранены
значения настройки стандартных положений
и размеров изображения. Можно добавить до
восьми типов входного сигнала ПК, не включенных
в список.
●
К допустимым входным сигналам с компьютера
относятся сигналы с частотой горизонтальной
развертки от 30 до 110 кГц и частотой кадровой
развертки от 48 до 120 Гц.
●
Максимальное разрешение экрана составляет
1 440 × 1 080 точек с форматом изображения [4:3]
и 1 920 × 1 080 точек, если используется формат
изображения [16:9]. Если разрешение экрана
превышает указанные максимальные значения,
это может привести к недостаточной четкости
мелких деталей изображения.
Примечание
●
Разъем PC IN совместим с DDC2B. Если
подключенный компьютер не совместим с
протоколом DDC2B, то в процессе подключения
необходимо изменить настройки компьютера.
●
Некоторые модели ПК невозможно подключить к
дисплею.
●
Для подключения компьютеров, оснащенных
15-контактным мини-разъемом D-sub,
совместимым с DOS/V, адаптер не требуется.
●
На иллюстрации компьютер показан только в
целях демонстрации.
●
Показанный дополнительный компьютер, кабели
и адаптер преобразования не входят в комплект
поставки.
●
Не устанавливайте частоту горизонтальной и
кадровой развертки для ПК сигналов, не входящих
в указанный диапазон частот.
●
Для компонентного входа можно использовать
контакты 1, 2, 3 15-контактного мини-разъема
D-sub.
●
Установите для параметра [Выбор входа:
компонент/RGB] в меню [Сигнал] значение
[Компонентный] (при подключении компонентного
сигнала) или [RGB] (при подключении сигнала
RGB). (см. стр. 48)
Назначения контактов и названия сигналов для
входного разъема PC Input (15-контактный мини-
разъем D-sub)
1
678
3
9
45
10
15 14 13 12 11
2
№ контакта Название сигнала
R (PR/CR)
G (Y)
B (PB/CB)
NC (не подключено)
GND (Земля)
GND (Земля)
GND (Земля)
GND (Земля)
Постоянный ток +5 В
GND (Земля)
NC (не подключено)
SDA
HD/SYNC
VD
SCL
