19
Русский

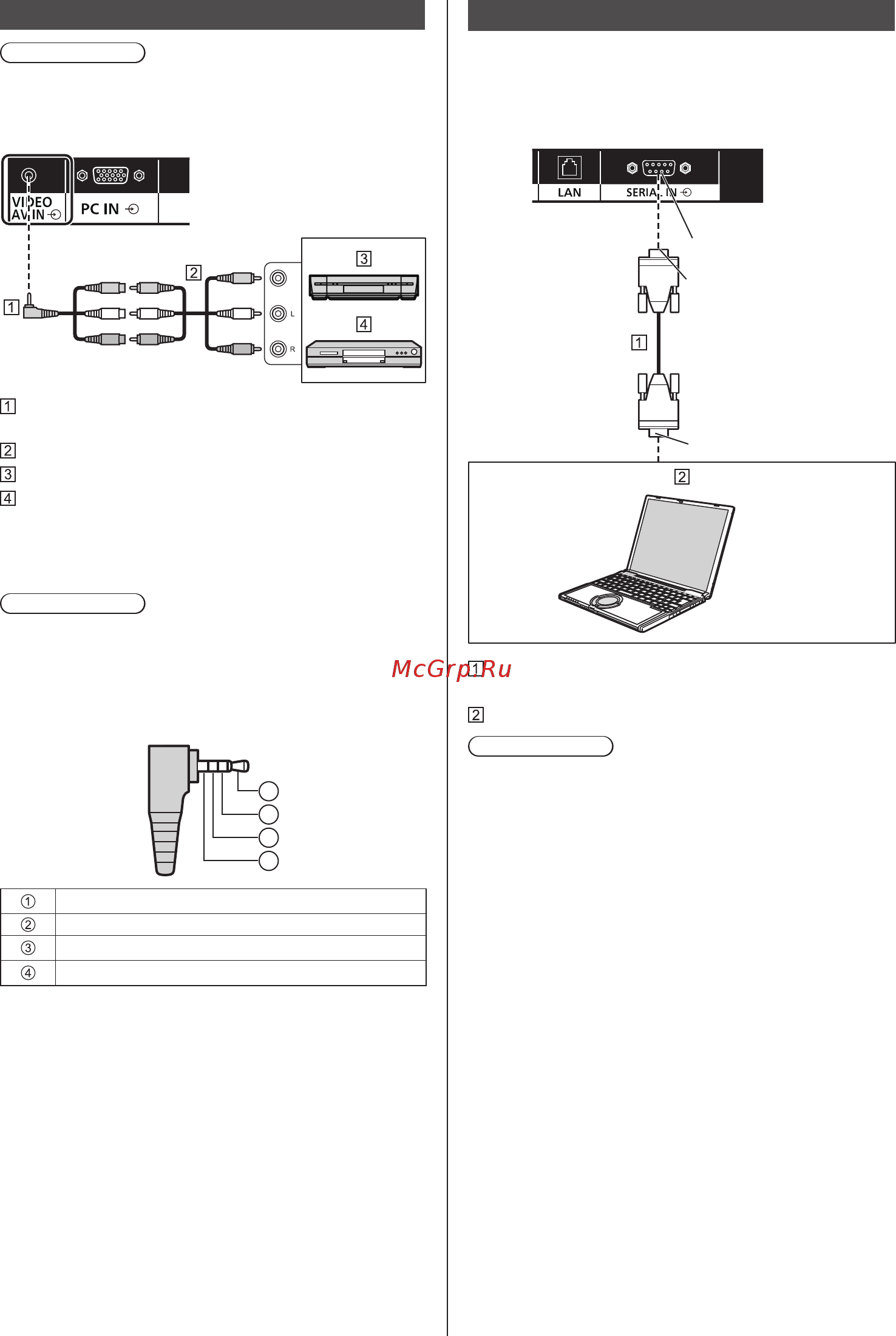

Подключение разъема VIDEO
Примечание
●
Показанная видеоаппаратура, соединительные
кабели и переходные вилки не входят в комплект
поставки.
Желтый
Белый
Красный
переходной кабель с 4-полюсным мини-разъемом
(приобретается отдельно)
Кабель с аудио/видео контактами
Видеомагнитофон
DVD плеер
Характеристики монтажных соединений
4-полюсного мини-разъема
Примечание
●
4-полюсной мини-разъем (М3) используется
для следующих монтажных соединений
разъема VIDEO данного устройства. При
подключении разъема иным способом
возможны нарушения вывода видео и звука.
1
3
4
2
Аудио Л (Белый)
Видео (Желтый)
GND (Земля)
Аудио П (Красный)
Подключение разъемa SERIAL
Разъем SERIAL соответствует спецификациям
интерфейса RS-232C, поэтому дисплеем может
управлять через компьютер, подключенный к этому
разъему.
(Разъем)
(Гнездо)
(9-контактный D-sub)
Кабель прямого подключения RS-232C (не входит в
комплект поставки)
КОМПЬЮТЕР и др.
Примечание
●
Используйте кабель прямого подключения RS-
232C для подключения компьютера к дисплею.
●
Компьютер показан только в целях демонстрации.
●
Показанный дополнительный компьютер и кабели
не входят в комплект поставки.
Данному компьютеру будет необходимо программное
обеспечение, допускающее отправку и получение
данных управления, которое удовлетворяет
приведенным ниже условиям. Используйте
компьютерное приложение, такое как ПО языка
программирования. Подробности см. в документации
к компьютерному приложению.
Назначения контактов и названия сигналов для
разъема SERIAL
