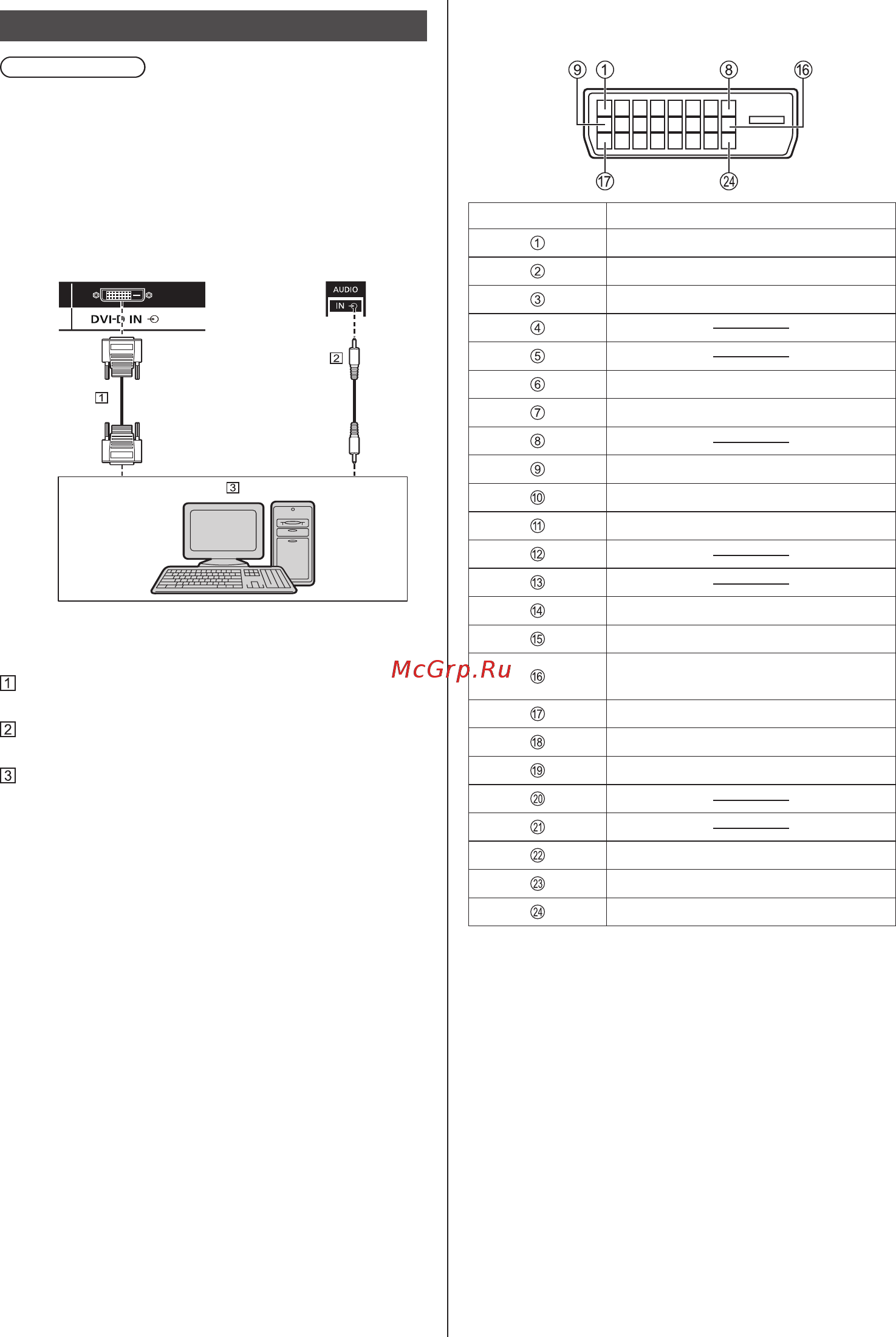

Подключение к разъему DVI-D IN
Примечание
●
Показанное дополнительное оборудование и
провода не поставляются с данным набором.
●
Используйте кабель DVI-D, соответствующий
стандарту DVI. В зависимости от длины и качества
кабеля возможно нарушение изображения.
Совместное
использование с вводом
PC IN.
Видеокабель DVI-D (до 5 м длиной) (не входит в
комплект поставки)
Кабель с мини-разъемом стерео (М3) (не входит в
комплект поставки)
Вывод видеосигнала PC с DVI-D
Назначения контактов и названия сигналов для
входного разъема DVI-D
№ контакта Название сигнала
Данные 2- T.M.D.S.
Данные 2+ T.M.D.S.
Экран данные 2 T.M.D.S.
DDC синхронизация
DDC данные
Данные 1- T.M.D.S.
Данные 1+ T.M.D.S.
Экран данные 1 T.M.D.S.
Постоянный ток +5 В
GND (Земля)
Обнаружение активного
соединения
Данные 0- T.M.D.S.
Данные 0+ T.M.D.S.
Экран данные 0 T.M.D.S.
Экран синхронизации T.M.D.S.
Синхронизация + T.M.D.S.
Синхронизация - T.M.D.S.
