30 31

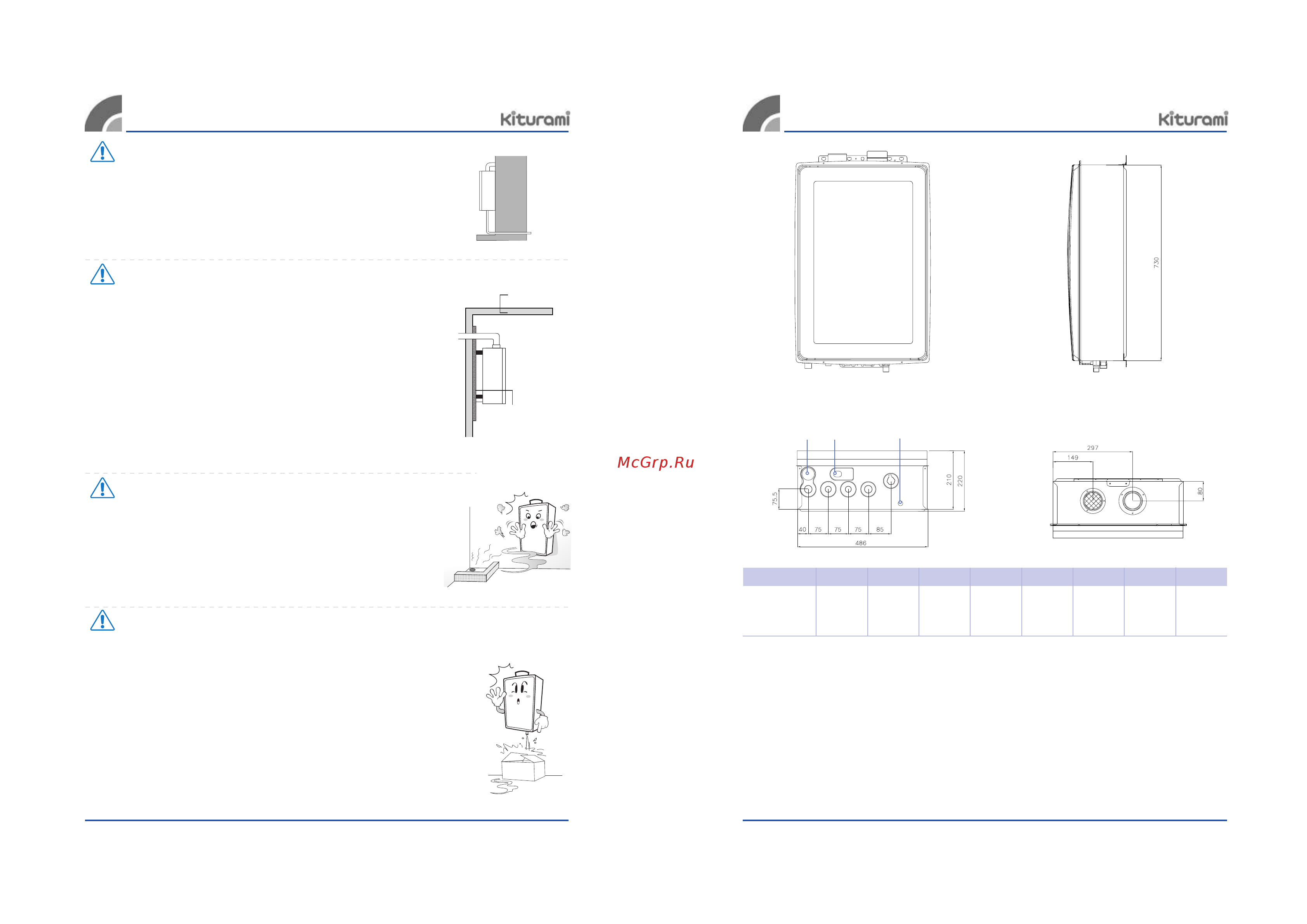

Способ установкиВыбор места установки
Котел необходимо выровнять и обеспечить вокруг него свободное пространство,
достаточное для проведения дальнейшего сервисного обслуживания и ремонта.
Стена, на которой закрепляется котел, должна выдерживать его вес, который
составляет примерно 37 ~ 43 кг.
Котел должен быть надежно установлен с использованием анкерных болтов,
способных выдержать его вес.
Крепление котла должно быть жестким во избежание вибраций. Для гашения
вибраций можно использовать специальный вибропоглощающий материал,
такой как резиновые буферы.
• Способ установки •
• Монтажные работы •
Описание
Классификация
Возврат
воды от
системы
отопления
Подача
холодной
воды
Вывод
горячей
воды
Подача
воды для
системы
отопления
Газовпускной
патрубок
Тепловой
фильтр
Слив
Спуск
конденсата
½Ç¿Ü¼³Ä¡±ÝÁö ³¹æ¹è°üº¸´Ù
³·Àº°÷¿¡ ¼³Ä¡ ±ÝÁö
ºÒ¿¬¼º º®¿¡ ¼³Ä¡
¿¬¼Ò±â±Ùó¼³Ä¡±ÝÁö
150㎜
Устанавливайте котел в месте, расположенном выше
отопительного трубопровода.
Если бойлер открытого типа устанавливается в месте,
расположенном ниже трубопровода отопления пола, то резервуар
для воды может переполниться.
Устанавливайте котел на стене из огнеупорных
материалов.
• Стена, на которой будет монтироваться котел, должна быть
достаточно жесткой для того, чтобы выдержать вес котла, и
должна состоять из огнеупорных материалов. Если котел должен
быть смонтирован на стене из горючего материала, в качестве
термической прокладки используйте неметаллическую, негорючую
пластину толщиной не менее 3 мм.
• Верхняя часть котла должна быть расположена не ближе 150
мм от легковоспламеняющихся веществ.
• Устанавливайте бойлер, используя анкерные болты, которые
способны выдержать вес бойлера.
Котельная должна иметь хорошую дренажную систему.
• Во время эксплуатации котла резервуар для воды может
переполниться вследствие расширения воды. Не оставляйте
рядом с котлом ничего, что может получить повреждения от воды.
(Котельная должна иметь собственную сточную трубу[P1].)
•
Если после установки котла для пола применяется дополнительный
отделочный материал (дерево, панели и т.д.), не отделывайте
нижнюю часть бойлера, либо, если это уже сделано, соедините
расширительный резервуар для воды и сточную трубу при помощи
перепускного рукава. (Тем не менее, в случае, если в результате
вышеописанных обстоятельств был причинен какой-либо материальный
ущерб, то производитель котла не несет за это никакой ответственности.)
Избегайте мест присутствия агрессивного газа.
Если котел устанавливается в месте, где присутствуют
агрессивные газы, такие как аммиак, хлор, сера, сульфонаты
и т.д., то срок его службы может быть уменьшен, также может
наблюдаться неполное сгорание топлива и повышенный износ
деталей котла.
Нисходящий тип
Термическая прокладка
– пластина толщиной 3
мм и более
Предупреждение:
Предупреждение:
Предупреждение:
Предупреждение:
