40 41

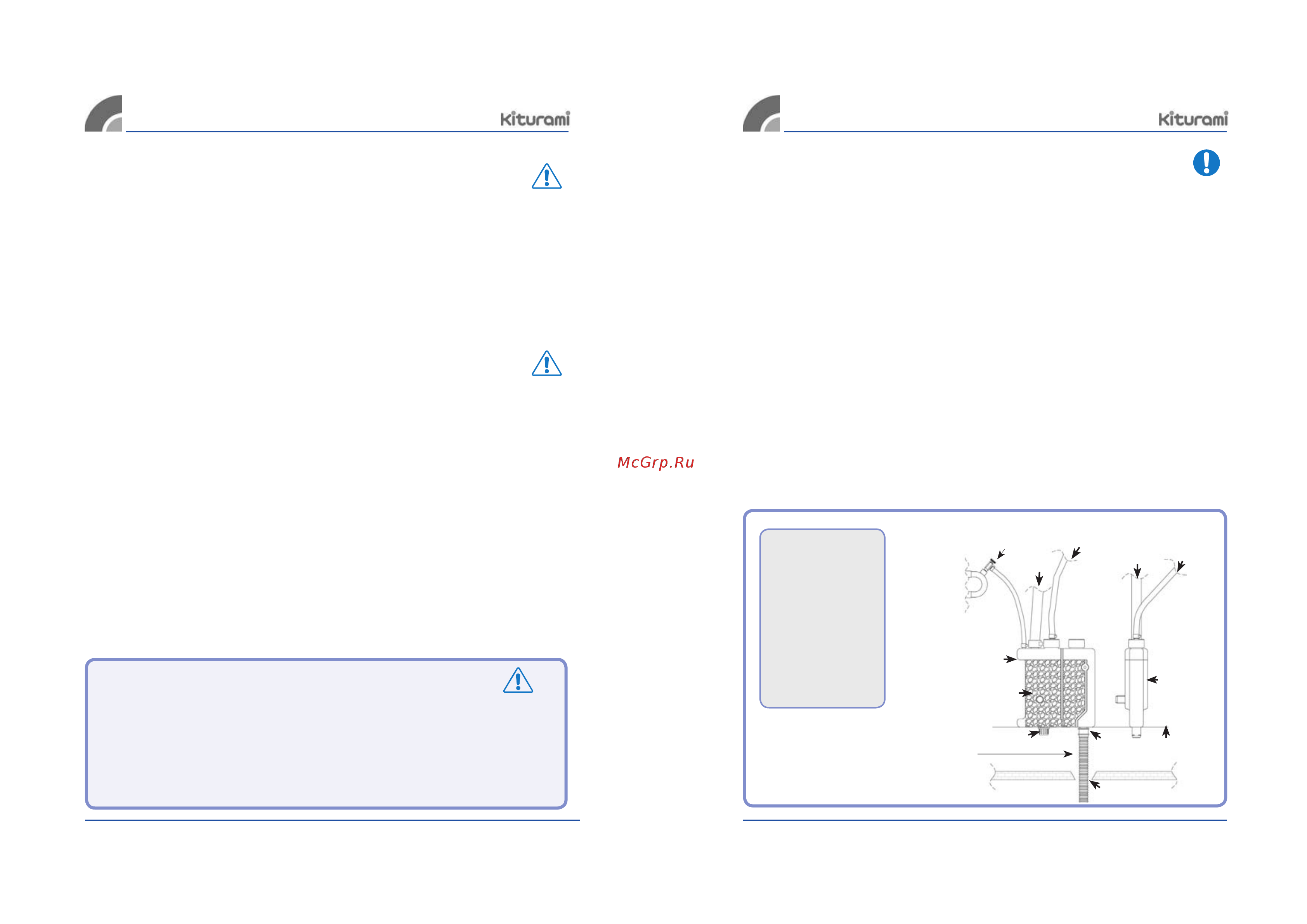

▶ Слив конденсата
▒
Работы по сливу (удаление конденсата)
Внутри конденсационных котлов образуется конденсат, который необходимо сливать.
Подсоедините шланг слива конденсата, отдельно подведенный к сборнику
конденсата, и закрепите его кабельной стяжкой или ленточными зажимами.
Подсоедините другой конец сливного шланга к стоку из нержавеющей стали или с
полихлорвиниловым покрытием.
Если Вы используете отдельный сливной шланг, воспользуйтесь пластиковым
шлангом с внутренним диаметром не менее 13 мм..
Сборник конденсата внутри котла всегда должен быть наполнен водой. После
длительного отключения проверьте сборник конденсата и при необходимости
наполните его водой.
Откройте вентиляционный клапан в верхней части котла и заполните его водой,
после чего снова закройте его. Закройте вентиляционный клапан после заполнения.
Внимание! Конденсат из системы котла не пригоден для питья
Если сборник конденсата засорился инородными частицами, конденсат невозможно
будет слить, а это может привести к повреждению котла. Тщательно промывайте
сборник конденсата минимум раз в год.
Как чистить сборник конденсата. Откройте сливной кран и слейте конденсат.
Вытащите сборник конденсата и тщательно его промойте.
Шланг слива конденсата должен быть изолирован во избежание замерзания. (При
его замерзании может возникнуть проблема № 8, описанная выше).
Необходимо:
Возврат воды от системы
отопления
Конденсат
Конденсат
Конденсат
Condensate
Слив
Сливной шланг
(применить изоляцию)
Соединение
переключателя
давления ветра
Уровень воды
Нейтрализатор
Гибкий шланг
Основание
корпуса
Слив
Во время
эксплуатации
котел должен
быть полон
воды.
(Иначе произойдет
п р о н и к н о в е н и е
выхлопных газов
внутрь котла, что
может привести
к с е р ь е з н ы м
последствиям.)
Соединение
переключателя
давления ветра
Трубы подачи воды и возвратный трубопровод должны быть одного и того
же размера. Диаметр трубопровода отопления равен 20A (PF 3/4). В нижней
точке трубопровода необходимо установить спускной клапан. Трубы должны
быть проложены так, чтобы при необходимости можно было легко промыть
весь трубопровод целиком.
Трубопровод должен быть как можно более коротким и иметь как можно
меньше соединений и колен.
Подключите удлинительный шланг к перепускному шлангу, другой конец
удлинительного шланга подключите к сливу. Не устанавливайте клапан на
перепускной линии.
Если подключены радиаторы, то на верхней части каждого радиатора
необходимо установить воздушный клапан с автоматическим или ручным
управлением.
Обычно открытые модели котлов устанавливаются на одной поверхности с
линией отопления. Если линия отопления расположена выше котла, то котел
должен быть закрытого типа.
Диаметр распределителя должен составлять минимум 36 мм или 44 мм для
пяти- или шестиканального распределения воды соответственно.
Диаметр трубопровода питания равен 15A (PT ½)
Установите питательный клапан в трубопровод подачи воды.
Если давление подачи воды слишком высоко, то установите клапан
понижения давления.
Перед подключением трубопровода подачи воды к котлу, откройте
питательный клапан, чтобы удалить из системы любые инородные
вещества, которые могли в ней скопиться. После подключения выполните
проверку на наличие утечек. Наполните котел водой, затем вытащите
фильтр подачи воды из клапана доливки и тщательно прочистите его.
Не забудьте провести проверку наличие утечки.
При перестройке системы центрального отопления в систему
индивидуального отопления существущий трубопровод может быть
переполнен из-за излишнего количества воды в котле или наличия
воздуха в трубопроводе. Обязательно промойте систему и удалите
имеющийся воздух. Изношенные трубы необходимо заменить.
Промывка фильтра горячей воды не менее двух раз в год.
▶ Трубопровод впуска центрального горячего
водоснабжения
▶Работа трубопровода горячего водоснабжения
▶По завершении прокладки труб
Предупреждение:
Предупреждение:
Предупреждение:
Подключение горячего
водоснабжения
Подключение горячего
водоснабжения
