Kiturami Eco condensing-16 [19/26] Подключение электричества
![Kiturami Eco condensing-16 [19/26] Подключение электричества](/views2/1463586/page19/bg13.png)
36 37
Подключение газа
• Материалы, из которых изготовлены трубы, должны соответствовать
применимым стандартам.
• Котел и газопровод должны быть соединены с помощью арматуры,
прошедшей соответствующее тестирование.
• Диаметр газовпускного патрубка равен 15A (PT ½)
• Газ должен быть природным или сжиженным, что должно быть
указано на информационной табличке на котле. Установите клапан
подачи газа (промежуточный) в соответствующее положение.
• После подключения трубопровода проведите проверку наличия
утечек газа. (Используйте мыльную воду, чтобы удостовериться в
том, что линия протечек не имеет).
• Резьбовые детали соединений должны быть покрыты
соответствующим материалом для уплотнений.
• Материал изготовления труб должен сочетаться с котлом, иметь
достаточную крепость и должен быть зафиксирован так, чтобы
исключить самопроизвольные перемещения.
• Основная линия подачи газа должна быть шире, чем газовпускной
патрубок (15A) котла, что призвано исключить падение давления.
• Так как газовпускной патрубок имеет такой же размер, как и
впускной и выпускной патрубки горячей воды (см. стр 29), то перед
подключением удостоверьтесь в правильности соединения.
• Не позволяйте гибкой металлической трубе газовой магистрали
входить в контакт с нижней частью корпуса котла.
• Соединение газовпускного патрубка должно быть расположено на
расстоянии не менее 30 см от гибкой металлической трубы.
▒

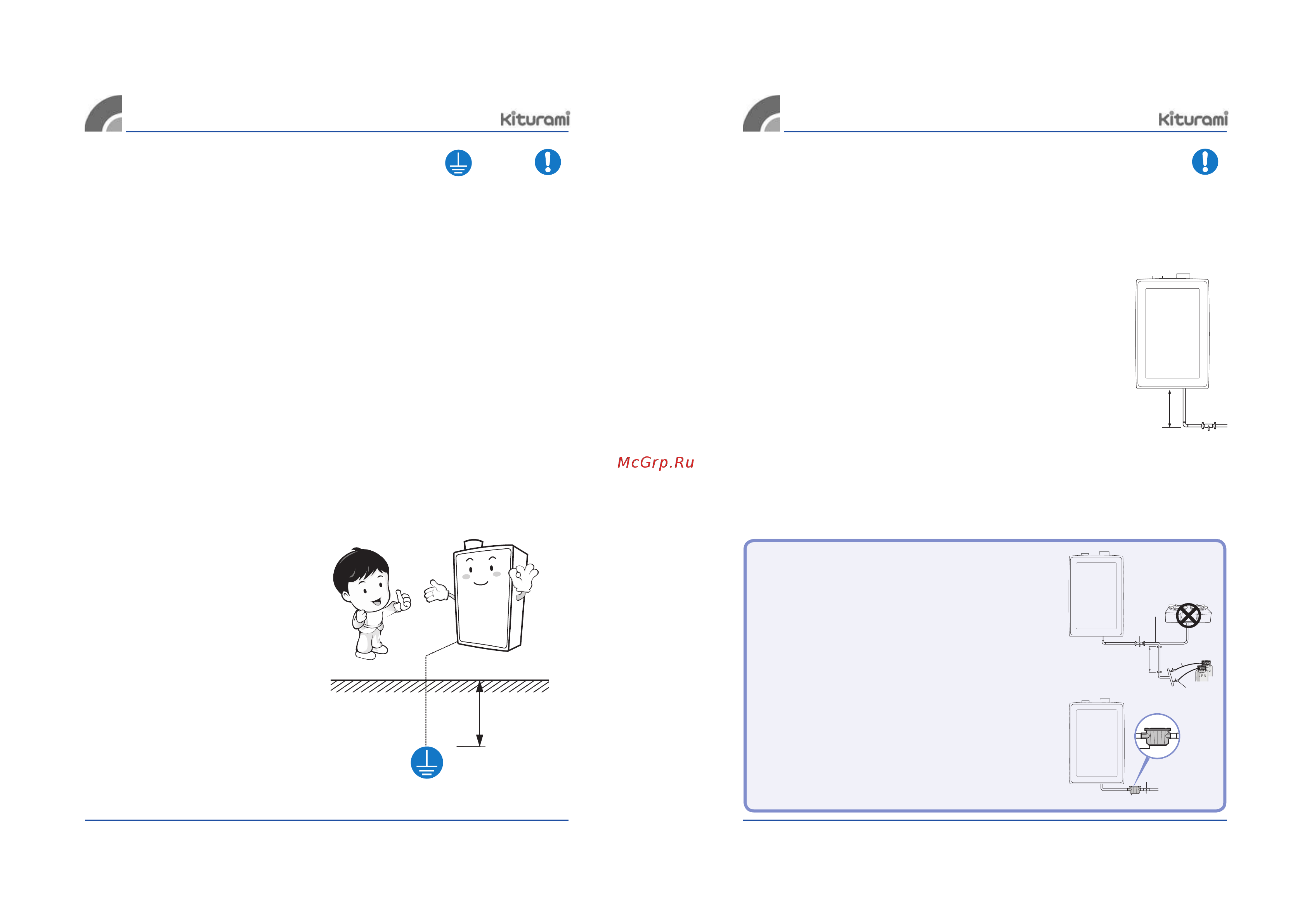

Прокладка газопроводов
The gas pipeline must be constructed by a competent, qualified specialty contractor.
Необходимо:
Минимум
30 см.
Интервалы между
фиксирующими
лентами (максимум
50 см)
Высота подачи газа
Отсечной
клапан
Промежуточный
клапан
Газовый фильтр
Промежуточный
клапан
Стальная или медная
труба, отвечающая
промышленным
стандартам.
Шланг подачи
газа ( максимум
50 см)
▶Подключение сжиженного нефтяного газа (LPG)
• При использовании 2 и более баллонов с LPG подключите их
параллельно и только к бойлеру. Не подключайте их также к
газовым приборам кухни.
• Регулятор подачи LPG должен быть рассчитан на низкое
давление и домашнее использование, а также соответствовать
показателю расхода, указанному на информационной
табличке.
• Устанавливайте 2 и более баллонов с LPG весом 50 кг. (Два
баллона должны подавать газ одновременно благодаря
двойному клапану.)
※
Если баллон с газом имеет малую емкость, то недостаточный
уровень может привести к повышенному расходу газа или
нестабильной работе котла.
▶Подключение сжиженного газа (LNG)
Инородные вещества, такие как пыль, скапливающиеся в
газопроводе, могут блокировать работу регулятора (газового
клапана) бойлера. Установите фильтр в месте соединения
котла с городским газопроводом. Газовый фильтр можно
заказать у конструктора газопровода.
Котлы должны иметь заземление с целью предотвращения поражения
электротоком или других несчастных случаев, вызванных утечками
электроэнергии.
При проведении подключения электросети напряжением 230В, работ по
заземлению и прокладке кабелей необходимо соблюдать соответствующие
законы и правила, указанные далее: (Соответствующие законы и
правила: стандарты электрооборудования; законодательные акты,
связанные с работой электрооборудования; законодательные акты,
связанные с электротехническими работами, а также стандарты прокладки
электропроводки.)
В сетях 230В, если стенная розетка не заземленного типа, то электросистема
котла обязательно должна быть оборудована заземлением.
Никогда не подключайте заземление к газопроводу, телефонной линии
либо громоотводу. Это может привести к различным несчастным случаям,
связанным с газом или пожаром, вызванным ударом молнии.
Если электроснабжение 230В
было получено путем повышения
напряжения в сети, то обязательно
установите надежное заземление. В
этом случае емкость повышающего
трансформатора должна составлять
минимум 1кВ.
Розетка электропитания должна
находиться на расстоянии не менее
30 см от котла.
Точка заземления должна быть
заглублена не меньше чем на 30 см.
Агрегат требует наличия электросети переменного тока 230В/50Гц. По вопросам прокладки
электросети проконсультируйтесь с поставщиком электроэнергии.
▒
Электропроводка
Минимум 30 см.
Система должна
быть заземлена.
Необходимо:
Подключение
электричества
