Открытый тип
Когда температура окружающей среды опускается ниже установленного
уровня, газовый котел включается автоматически и циркуляционный насос
начинает перегонять нагревающуюся воду, чтобы предотвратить возможную
поломку в результате замораживания. Если Вы уезжаете из дома на
долгое время, не отключайте газовый котел, а переключите комнатный
терморегулятор в положение «Поддержание температуры», чтобы
предотвратить поломку в результате замораживания. (См. С. 11, 13, 17)
● Защита от замораживания зимой
Проблема или неисправность функции будет показана с помощью мигания
контрольного индикатора и высвечивания кода ошибки (цифры) на экране.
(См. С. 24 ~ 25)
● Самодиагностика
В случае самопроизвольного затухания пламени, перегрева, неисправности
электросети или резкого падения давления газа, система безопасности
автоматически прекращает подачу газа. (Если дымоход засорился или
отработанный газ не может беспрепятственно выходить из-за встречного
ветра, система безопасности автоматически прекращает подачу газа.)
● Автоматическая система отключения газа
Уровень воды в газовом котле контролируется и пополняется, если уровень
воды падает ниже допустимого предела. (См. С. 8, 11)
● Безопасное отключение при низком уровне воды и
автоматическое пополнение котла водой
Комнатный терморегулятор со встроенным цифровым управлением
включает в себя функции режимов работы : «Дома», «Интервальный»,
«Поддержание температуры» и «Горячее водоснабжение», которые
оптимизированы для определенной цели. Эти режимы повышают
эффективность использования оборудования.
● Высокая эффективность использования энергии
Система обнаружения утечки газа в главном контроллере автоматически
обнаруживает утечку газа. При обнаружении утечки газа газовый котел
автоматически отключается, чтобы предотвратить несчастный случай и
удушье газом. (См. С. 10)
● Улучшенная система обнаружения утечки газа
Для удобства пользователей, температура горячей воды может быть задана
в пределах от 35 до 60 градусов по Цельсию. (Если клапан полностью
повернуть в сторону горячей воды, вода нагреется до выставленной
температуры.)
● Удобная функция установки температуры
▒

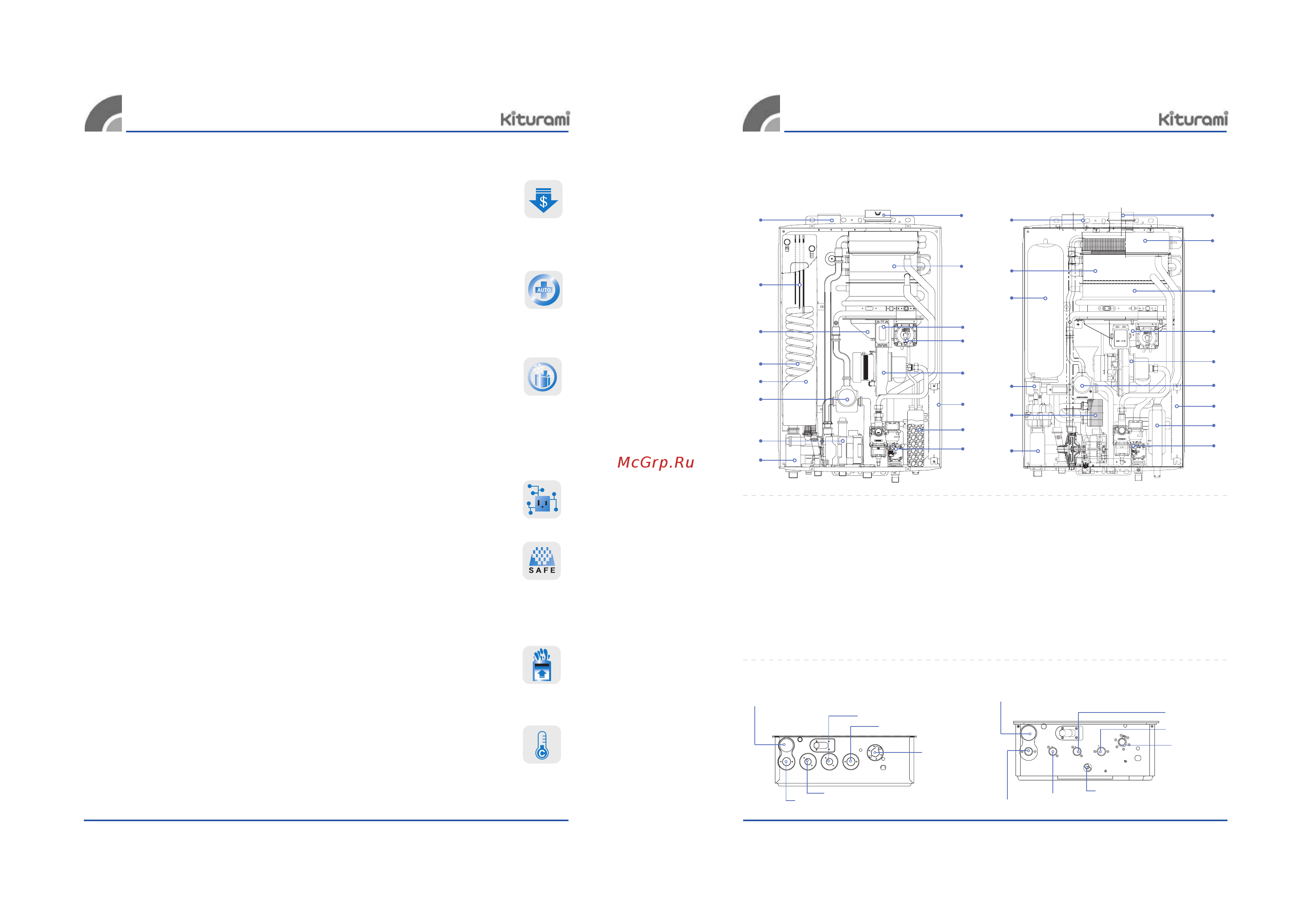

Сборочный чертёж газового конденсаторного котла
Отличительные
особенности
4
5
Основные компоненты и
их названия
▶
Открытый тип (система труб)
Подача холодной воды
Возврат воды от системы отопления
■
Воздушный сепаратор и фильтр воды в
системе отопления
Газ
Подача воды для системы
отопления
Вывод горячей воды
■
Воздушный сепаратор и фильтр воды в системе отопления
▶
Закрытый тип (система труб)
Вентиль пополнения котла водой
Газ
Подача воды для системы
отопления
Вывод горячей воды
Возврат воды от
системы отопления
Подача холодной воды
1 Воздухозабор
2
Датчик низкого
уровня воды
3 Сборник конденсата
4 Переключатель
давления воздуха
5
Теплообменник
горячей воды
6
Расширительный
Бак открытого типа
7 Трёхходовой клапан
8
фильтр системы
отопления
9 Выхлопное отверстие
Теплообменник
Горелка
Трансформатор поджига
Вентилятор
Контроллер
Циркуляционный насос
Газовый клапан
1 Воздухозабор
2
Основной
теплообменник
3 Расширительный бак
4
Автоматический
Воздухоотводчик
5
Теплообменник
горячей воды
6
фильтр системы
отопления
7
Выхлопное
отверстие
9
Первичный
теплообменник
Горелка
Вентилятор
Трёхходовой клапан
Контроллер
Сифон
Газовый клапан
8
Теплообменник
скрытой теплоты
1
2
5
6
4
9
7
8
3
1
2
4
5
8
3
9
7
6
▶
Закрытый тип
