44 45
1
2
4
8
5
Откройте клапан
подачи воды
для того, чтобы
начать подачу
воды.
3
Включите питание
основного
контроллера.
(Установленная
температура должны
быть выше текущей
температуры.)
6
Откройте клапан
подачи воды
для того, чтобы
начать подачу
воды.
7
Закройте
дверцу котла
перед начало
проверочных
испытаний.
Подключите
электропитание.
(Электроснабжение:
230В, переменный
ток)
Если уровень воды слишком
низкий, то должно произойти
автоматическое наполнение
котла.
(При наполнении
произойдет
автоматическое
отключение тревожного
сигнала о низком
уровне воды, и бойлер
будет готов к работе.)
Откройте
клапан
подачи воды
для того,
чтобы начать
подачу воды.
После установки
уровня
температуры,
когда загорится
контрольная
лампа, бойлер
должен
нормально
заработать.

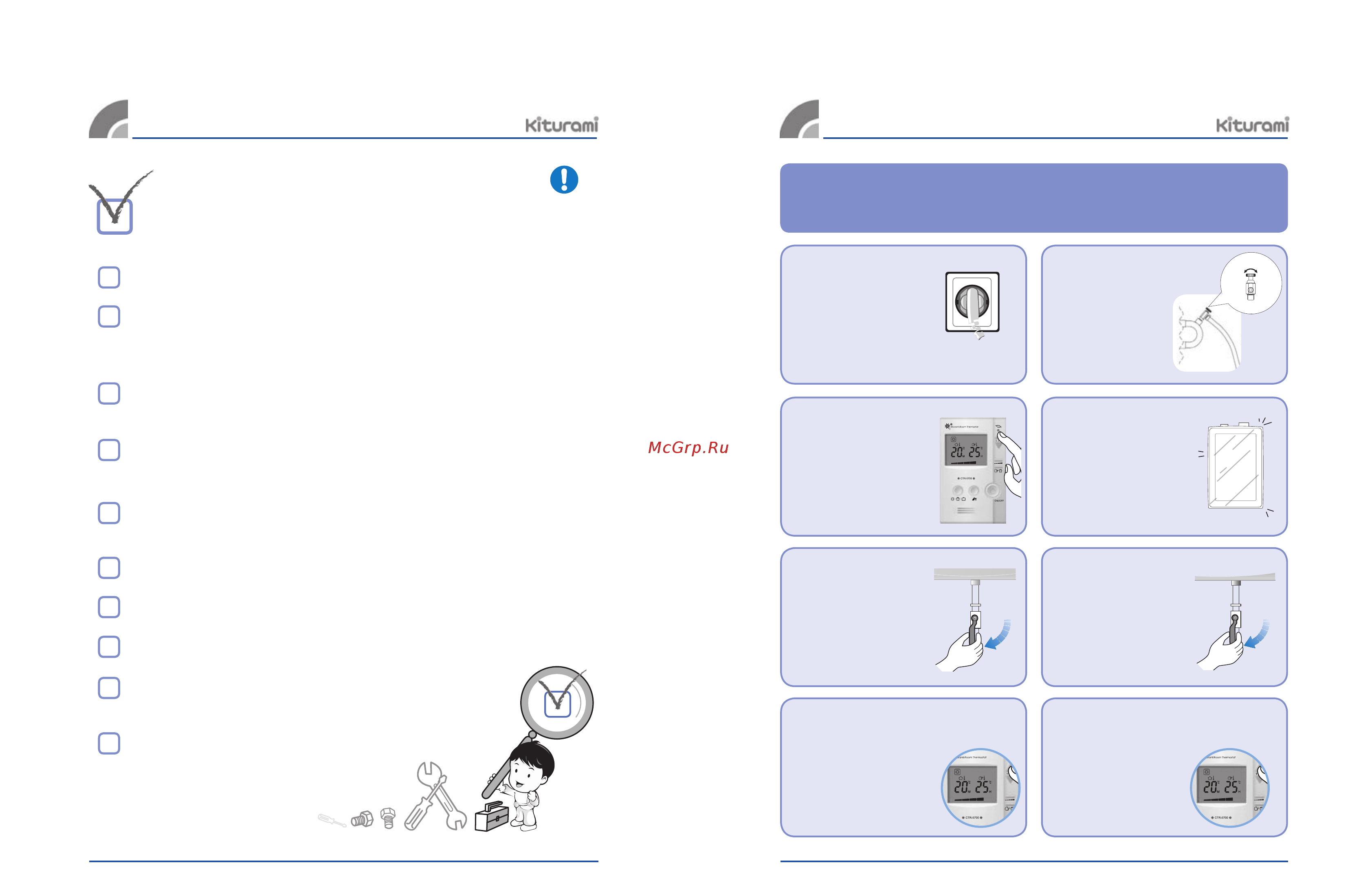

Ввод котла в
эксплуатациюV
• Убедитесь, что всё необходимое оборудование
установлено и готово к работе.
• Убедитесь в отсутствии утечек газа, воды или
электрического тока.
• Перед началом проверочных испытаний тщательно
промойте водопроводы горячей воды и отопления.
• Откройте все клапаны на отопительной магистрали
и в помещениях.
Открыто
Закрыто
Необходимо:
Выровнен ли бойлер?
Заполнило ли лицо, ответственное за установку бойлера,
отчет об установке и передало копию пользователю, а также
объяснил ли он/она процедуру эксплуатации пользователю?
Находятся ли рядом с бойлером легковоспламеняющиеся
вещества?
Установлен ли на газопроводе вентиль?
Проверены ли соединения газопровода на наличие утечек
при помощи мыльной воды?
Проведена ли тщательная герметизация соединений?
Правильно ли установлена дымовая труба
Электропитание переменного тока 230В/50Гц
Установлен ли на водопроводе вентиль?
Соответствует тип газа указанному
на информационной табличке?
Перечень проверочных
операций после
установки
※
Если какие-либо из вышеуказанных мероприятий не выполнены, свяжитесь с вашим дилером для
устранения недостатков.
Необходимо:
