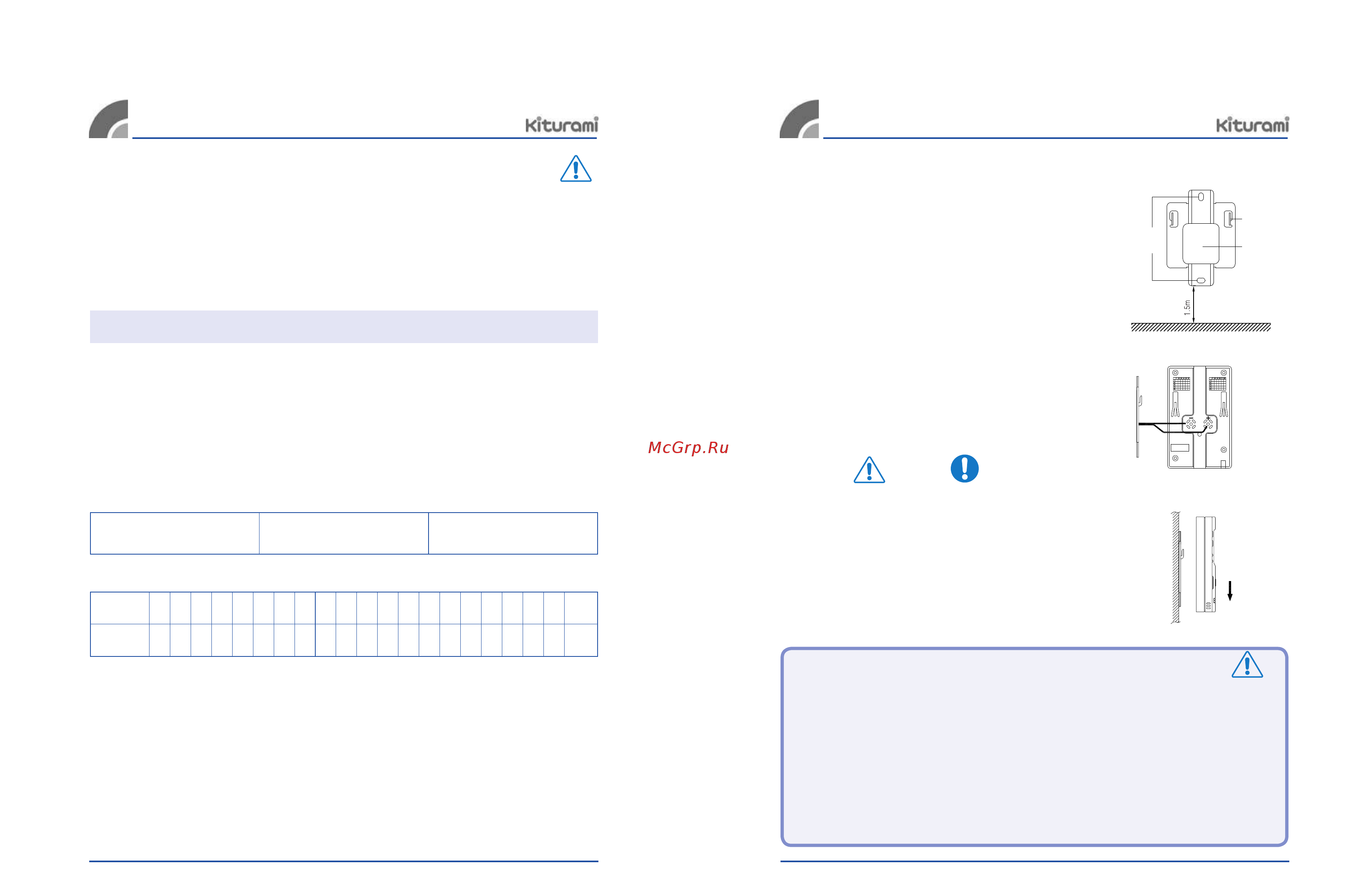

Система общего дымохода должна быть прямой и вертикально расположенной, иметь
круглое или квадратное поперечное сечение, коэффициент W:D которого равен 1:1.4
или меньше.
На одном этаже к общей системе дымохода нельзя подключать более 2 бойлеров.
Не подключайте бойлеры вместе с твердо- или жидкотопливными бойлерами.
Не подключайте вместе котлы, имеющие дымоходные системы естественного и
форсированного типа.
Верхняя часть дымовой трубы системы дымохода форсированного типа, подключенная
к общей дымоходной системе, должна иметь заглушенный конец горизонтально
открытого типа.
Для более подробной информации по общей системе выпуска обратитесь к стандартам
установки газовых котлов, изданных MOCIE, 08. 1998.
Где:
A: Эффективное сечение общей системы дымохода (㎟)
Q: Общее потребление газа котламии (Ккал/ч)
K: Форм-фактор [Таблица 1]
F: Коэффициент одновременной работы [Таблица 2]
P: Площадь горизонтальной проекции общей системы дымохода (㎟)
1.0 для внутренней
поверхности круглой
формы
1.3 для внутренней
поверхности правильной
квадратной формы
1.4 для внутренней
поверхности правильной
квадратной формы
A = Q × 0.6 × K × F
=
P
• Дымоход для котлов, высшая точка которого расположена по меньшей мере на 4 метра ниже высшей
точки общего дымохода, должен быть подключен к общей системе дымоходов. Если разница
высот составляет менее 4 метров, то котел должен быть оснащен отдельной магистралью отвода
отработанных газов.
• Эффективное поперечное сечение общей системы дымохода должно быть равным или большим, чем
показатель, рассчитанный по следующей формуле:
42 43
▒
Общий дымоход в жилых помещениях
▶ Дымоход должен соответствовать следующим
условиям:
▶Таблица 1 – Форм-фактор
Количество
котлов
1
1.00
2
1.00
3
1.00
4
0.95
5
0.92
6
0.89
7
0.86
8
0.84
9
0.82
10
0.81
11
0.80
12
0.80
13
0.80
14
0.79
15
0.79
16
0.78
17
0.78
18
0.77
19
0.76
20
0.76
21 or
more
0.75
Коэффициент
одновременной
работы (F)
▶Коэффициент одновременной работы [Таблица 2]
Предупреждение:
Стена
+
-
: Красный
: Белый
▶ Подключите кабель к разъему
с задней стороны регулятора
к о м н а т н о й т е м п е р а т у р ы
(CTR-5500).
▶
П о д в е д и т е к р о н ш т е й н
р е г у л я т о р а к о м н а т н о й
температуры (CTR-5500) к
с о ед ин и тел ь н ом у кол ь ц у
м о н т а ж н о й п л а т ы и
двигайте регулятор к стене,
одновременно толкая его вниз.
1
2
3
▶ Установите монтажную планку
в месте, подходящем для
эксплуатации, где перепады
температ ур от носительно
малы, а также отсутствуют
какие-либо препятствия, на
расстоянии приблизительно
1.2 м ~ 1.5 м от пола.
▒
Установка регулятора комнатной температуры
▶Меры предосторожности при установке
Не прокладывайте контрольный кабель в стене или в том же кабель-канале,
что и кабель электропитания. В противном случае сигнал может стать
нестабильным, что может привести к неисправности котла. Кроме того, в
этом случае, когда обшивка кабеля износится, может произойти замыкание
проводов вследствие влажности или утечки тока.
Избегайте попадания прямого солнечного света, а также установки в
помещениях с излишне высокой температурой или влажностью
Обеспечьте недоступность оборудования для детей.
Избегайте размещения рядом с часто используемыми дверями или на
сквозняке.
Уровень пола
Вывод кабеля
Соединительное
кольцо
Точки
крепления
болтами
Предупреждение:
Необходимо:
Предупреждение:
Общий дымоход в
многоквартирном доме
Подсоединение выносного
пульта управления
