32 33
Конец (верхушка) трубы должна быть расположена вне давления ветра и вне зоны
воздействия сильного ветра или осадков.
Конец трубы не должен быть помехой расположенным рядом зданиям или иным
конструкциям.
Если конец трубы находится в зоне давления ветра, то это приведет к неполному
сгоранию топлива, что, в свою очередь, ведет к образованию копоти и снижению
максимальной эффективности работы котла.
Используйте трубу серии FF, которая соответствует производительности котла.
• Трубы подачи воздуха и выпуска отработанных газов должны выходить
в место с минимальным количеством дорожного движения. На конце
выпускной трубы могут формироваться сосульки, которые могут упасть на
пешеходов или автомобили внизу.
• Рукав подачи воздуха не должен входить в контакт с выпускной трубой или
ее коленом.
(При наличии контакта сработает сигнал тревоги из-за задымления, либо может
начаться пожар.)
• При подсоединении рукава подачи воздуха удостоверьтесь в том, что
предохранительные заглушки удалены.
( X ) ( O )

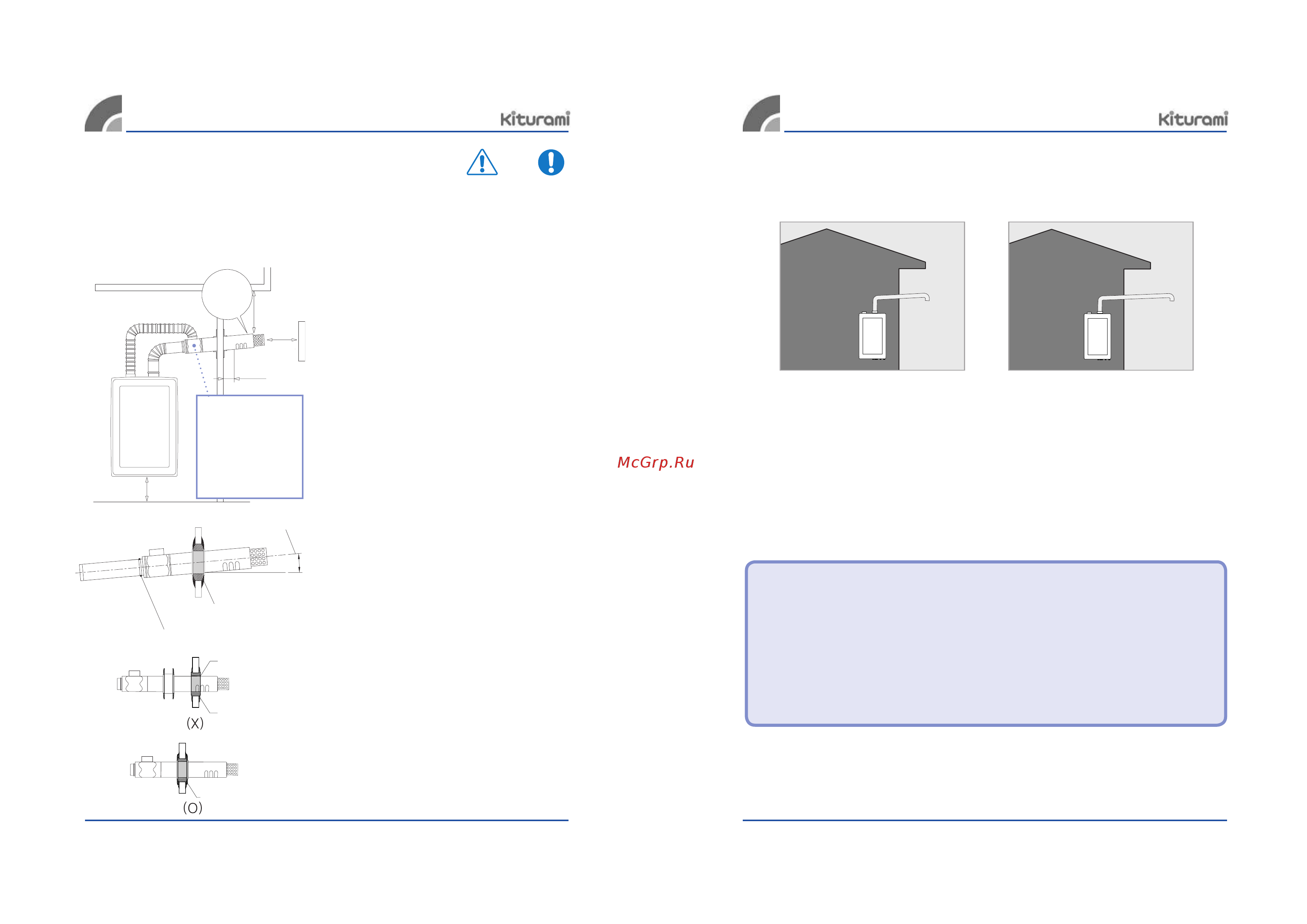

※ Меры предосторожности при установке трубы (труба FF)
Монтаж дымохода. Тип
вытяжки FF и FE
Монтаж дымохода. Тип
вытяжки FF и FE
Используйте дымоотводящие трубы подачи и отвода воздуха, которые были сертифицированы
авторизованными испытательными лабораториями и рекомендованы производителем - без изменения их формы
или структуры. Верхняя часть трубы подачи воздуха и выхлопной трубы должны быть выведены на открытый
воздух, а трубы подачи воздуха и выпуска отработанных газов не должны быть вмурованы в стену.
Внимание!
▶ Тип вытяжки – (FF) Принудительный
выброс/забор воздуха
Необходимо:
▒
Монтаж дымохода
Т.к. в конденсационном котле конденсат,
образующийся в выпускной трубе, сбрасывается
через котел, выпускной трубе надо придать
восходящий уклон в 5 градусов или меньше.
На расстоянии 60 см слева и справа, а также
перед верхней частью труб впускного и
выпускного воздухопроводов не должно быть
никаких выступов.
Так как конденсат или сосульки, которые могут
формироваться на верхушках впускного и
выпускного воздуховодов, могут упасть на
людей или автомобили, выводите трубы туда,
где как можно меньше дорожного движения.
(Производитель не несет ответственности
за повреждения, возникшие в результате
некорректной установки.)
Если труба выпуска отработанных
газов проходит сквозь стену из
легковоспламеняющегося материала, то участок
трубы, непосредственно контактирующий со
стеной, необходимо изолировать при помощи
жаропрочного силикона или другого негорючего
материала толщиной не менее 2 см.
Сегменты трубы подачи воздуха должны быть
направлены вверх.
Максимальная длина труб подачи воздуха /
вытяжки должна составлять не более 10 м,
при этом колен должно быть не более 5х.
(Сопротивление одного колена с углом изгиба
90º эквивалентно сопротивлению 2 м прямой
трубы) Удлинительная труба заказывается
пользователем самостоятельно. Никогда
не используйте алюминиевые рукава с
полосатой окраской. Используйте комплекты
удлинительных труб и колен, продающиеся в
специализированных центрах или у дилеров.
Сегменты выпускной трубы должны быть
собраны с использованием кольцевых
уплотнений достаточной глубины, что
должно обеспечить невозможность утечки
или отсоединения. Обмотайте сегменты
жаропрочной алюминиевой лентой или другим
разрешенным негорючим материалом.
Закрепите сегменты рукава подачи воздуха
ленточными зажимами. Не вытягивайте рукав
подачи воздуха в длину более чем на 2 м.
Рукав подачи воздуха не должен иметь складок
или рифления, чтобы гарантировать плавный
поток воздуха. (Отрежьте излишки.)
Зафиксируйте среднюю часть трубы во
избежание возникновения колебаний от ветра.
Не допускайте
подключения рукава
подачи воздуха
в направлении
вниз во избежание
попадания дождевой
воды в бойлер через
данный рукав.
30 см и более, или
60 см и более, если
воспламеняющаяся
стена
Восходящий
уклон 5
градусов и
более
Минимум
60 см.
Минимум
25 см.
Наклон вверх 5°
3~5º
Негорючий материал
Вставьте уплотнительное
кольцо в удлинительную
трубу.
Впускной воздухопровод
не должен быть
расположен внутри стены.
Негорючий материал
Негорючий материал
Минимум 5 см.
5cm min.
