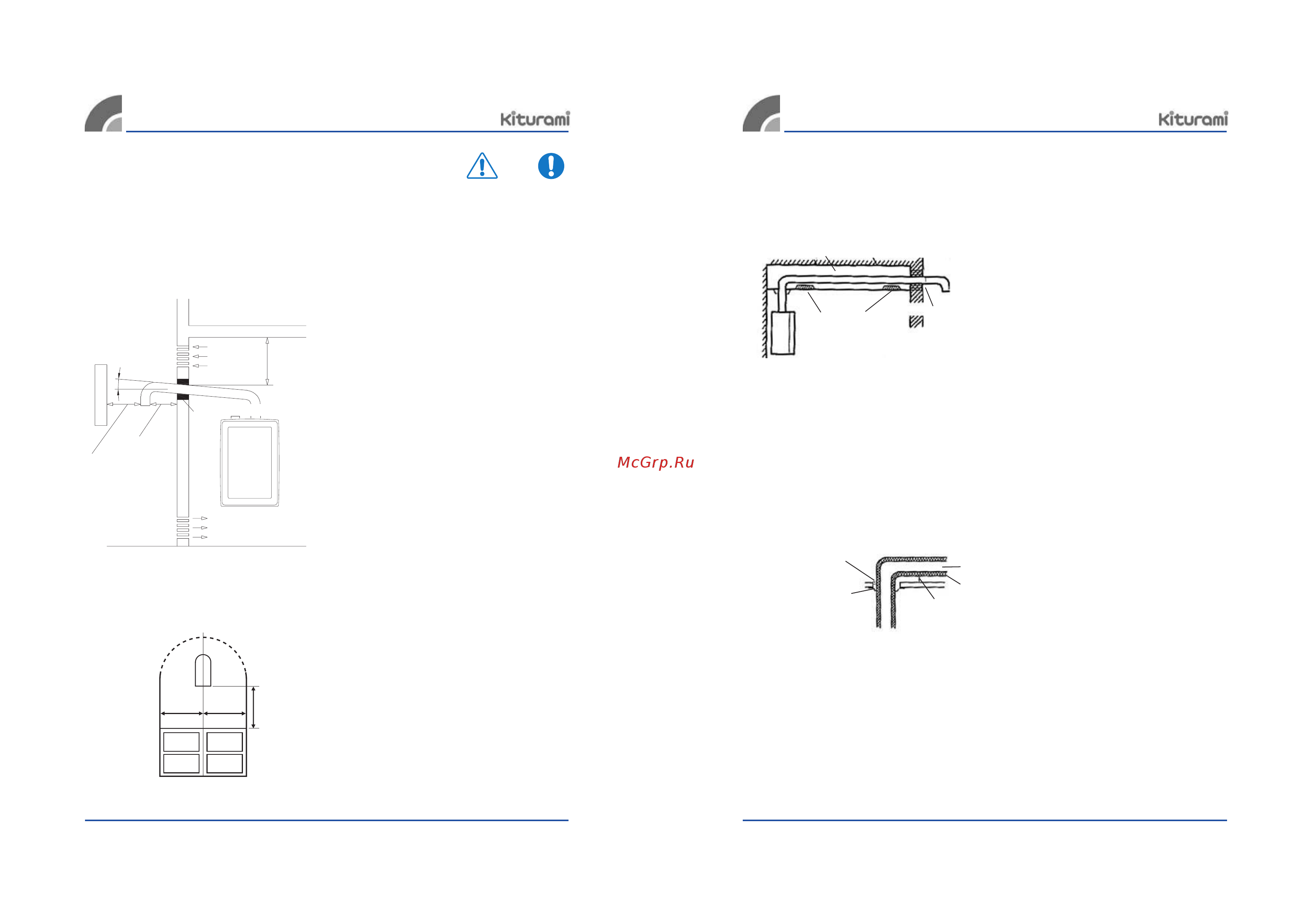

![Kiturami Eco condensing-16 [18/26] Монтаж дымохода тип вытяжки ff и fe монтаж дымохода тип вытяжки ff и fe](/img/pdf.png)
Kiturami Eco condensing-16 [18/26] Монтаж дымохода тип вытяжки ff и fe монтаж дымохода тип вытяжки ff и fe
![Kiturami Eco condensing-16 [18/26] Монтаж дымохода тип вытяжки ff и fe монтаж дымохода тип вытяжки ff и fe](/views2/1463586/page18/bg12.png)
34 35
▶ Удлиненная дымовая труба должна быть снабжена кронштейнами на
расстоянии 90 см друг от друга с целью предотвращения ее провисания.
▶
Соединения должны быть выполнены плотно во избежание протечки и
обмотаны негорючим материалом (не содержащим металл). Соединения
необходимо герметизировать жаропрочным силиконом и т.п. Смотровые
отверстия необходимы для того, чтобы специалисты, которые будут
проводить техобслуживание, имели доступ к трубам подачи воздуха и
вытяжки отработанных газов.
Труба отвода отработанных газов
Смотровое
отверстие
(вентиляционное
отверстие)
Материал отделки
• Врезной тип установки дымовой трубы
• При погружном типе установки
Минимум 50 мм.
Труба отвода отработанных газов
Потолок (негорючий)
Минимум 50 мм
Термическая прокладка – пластина толщиной не менее 20 мм
Покрытие (Негорючий
материал)
Котлы типа FF (Forced Flue – Принудительный выхлоп) должны устанавливаться в отдельной
котельной. Она представляет собой отдельное помещение, обособленное и изолированное от
остальных. Она должна быть оборудована воздухозаборником и вентиляцией наверху. В стене
необходимо проделать соответствующие отверстия, с тем, чтобы трубопроводы подачи воздуха и
вентиляции можно было вывести непосредственно наружу. Дымовая труба должна соответствовать
техническим характеристикам.
• При попадании отработанных газов в помещение
они могут вызвать отравление угарным газом
(CO).
• По возможности установите отдельную
выхлопную трубу. Естественный выпуск или
выпуск, совмещенный с нагревательным
прибором, использующим иной вид топлива
(уголь), категорически запрещен.
предосторожности: Верхняя часть трубы
выпуска отработанных газов = минимум 60 см.
▶Тип выпуска – усиленный (FF)
Т.к. в конденсационном котле конденсат,
образующийся в выпускной трубе,
сбрасывается через котел, выпускной трубе
надо придать восходящий уклон в 5 градусов
или меньше.
Для предотвращения проникновения
птиц и грызунов в трубу конец последней
должен быть снабжен конструкцией, не
позволяющей проникать в трубу шарикам
диаметром более 1,6 см, либо труба должна
быть изначально установлена с сеткой для
защиты от птиц.
В пределах 60 см от конца трубы не должно
быть никаких выступов. Также должны
отсутствовать отверстия, куда могут попасть
отработанные газы.
Если труба выпуска отработанных
газов проходит сквозь стену из
легковоспламеняющегося материала,
то участок трубы, непосредственно
контактирующий со стеной, необходимо
изолировать при помощи жаропрочного
силикона или другого негорючего материала
толщиной не менее 2 см.
Соединения выпускной трубы должны быть
собраны с использованием кольцевых
уплотнений достаточной глубины, что
должно обеспечить невозможность утечки
или отсоединения.
Максимальная длина труб подачи воздуха
/ вытяжки должна составлять не более 10
м, при этом колен должно быть не более
5х. Отвод на конце трубы не включается в
общее количество.
(Сопротивление одного колена с изгибом под
углом 90º эквивалентно сопротивлению 2 м
прямой трубы.)
Минимум 15 см.
Минимум
15 см.
Наклон вверх 5°3~5º
Вентиляция
Легковоспламеняющийся материал
Впуск воздуха
Минимум
60 см.
Минимум 60 см.
Минимум
60 см.
Минимум
60 см.
Минимум
60 см.
(Ед. изм.: см)
Внимание!
Необходимо:
Монтаж дымохода. Тип
вытяжки FF и FE
Монтаж дымохода. Тип
вытяжки FF и FE
