16
7.4 Схема электрическая

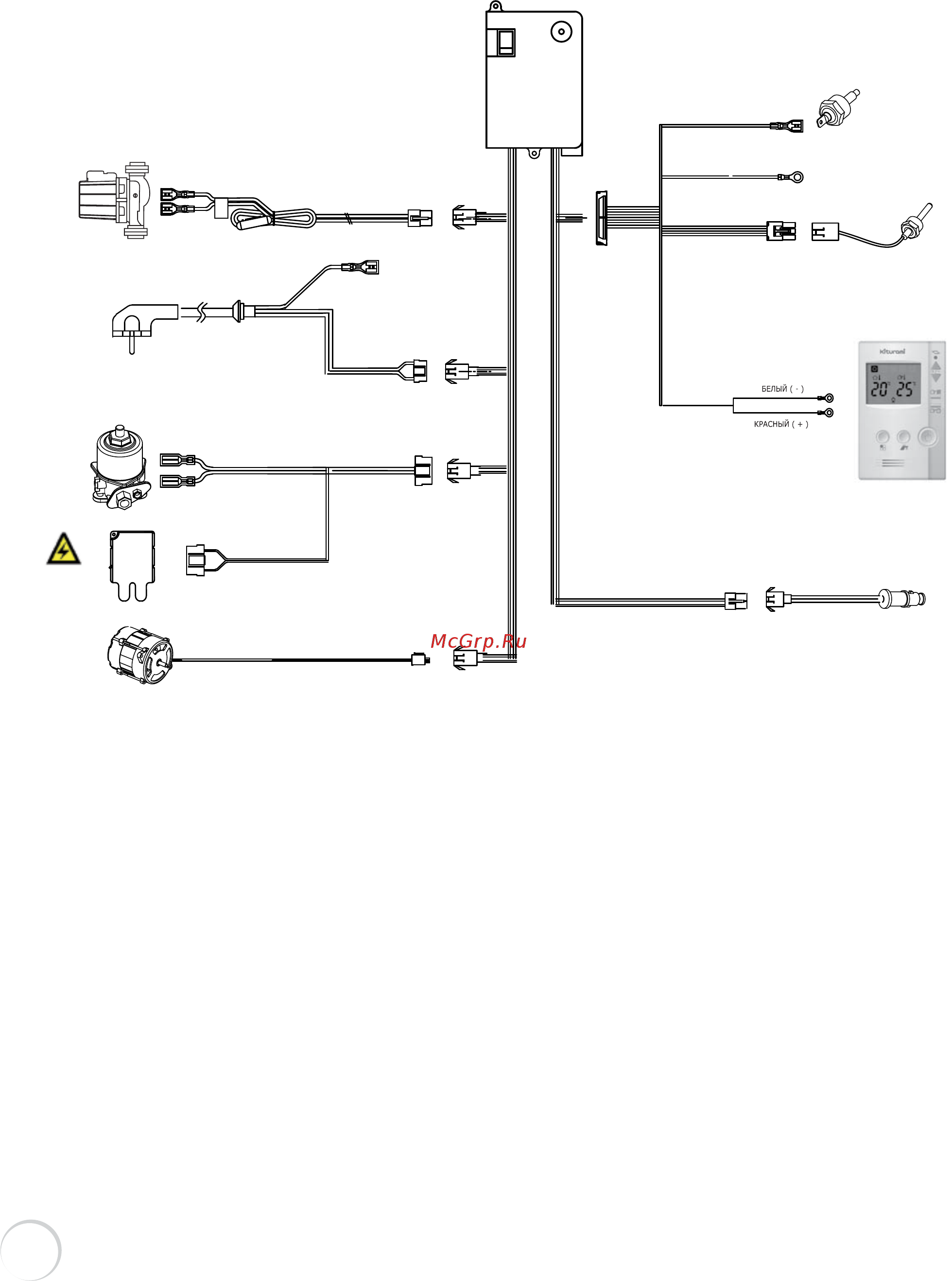

Рисунок 6. Схема электрическая для котлов TURBO HI FIN-13/17/21
NCTX-30
Мотор вентилятора
горелки
Датчик
пламени
Блок управления
Комнатный
терморегулятор
+/- 9 В
жёлтый
чёрный
Топливный
насос
Электрическая сеть
220 В 50 Гц
жёлтый
зелёный
зелёный
синий
коричневый
синий
синий
синий
жёлтый
чёрный
красный
чёрный
красный
красный/синий
белый
корпус
котла
датчик уровня
теплоносителя
Датчик
температуры
и перегрева
теплоносителя
Трансформатор поджига
Внимание !
ОПАСНО
Циркуляционный
насос
