83
Приложение 3
Регулировочные работы для горелок дизельно топлива
Требования безопасности
Внимание! Все работы связанные с демонтажом , изменением заводских настроек
должны выполяться представителями специализированных компаний с соблюдением
необходимих мер безопасности.
Настройка оптимального режима горения
При выполнении пуско-наладчных работ , после работ связанных с заменой топливного
насоса , замены форсунок или прмывки топливной магистрали необходимо
проверитьполноту сгорания топлива и оптимальность режима горения. В случае
необходимости провести регулировочные работы.
Порядок настройки оптимального режима горения для горелок дизельного топлива:
• настройа оптимального режима является завершающим этапом после всех ремонтных и
профилактических работ;
• критерием оптимальности горения , при отсутстви газоанализатора , является цвет пламени
в камере сгорания
- если пламя красно-чёрное , надо увеличить количество воздуха;
-если пламя ярко-белое , то необходимо уменьшить подачу воздуха ;
- если цвет пламени жёлто-красный , то режим оптимальный
• регулировка количества воздуха подаваемого в горелку осущестляется изменением
настройки воздушной заслонки ;
• после окончания настройки зафиксировать стопорный винт воздушной заслонки

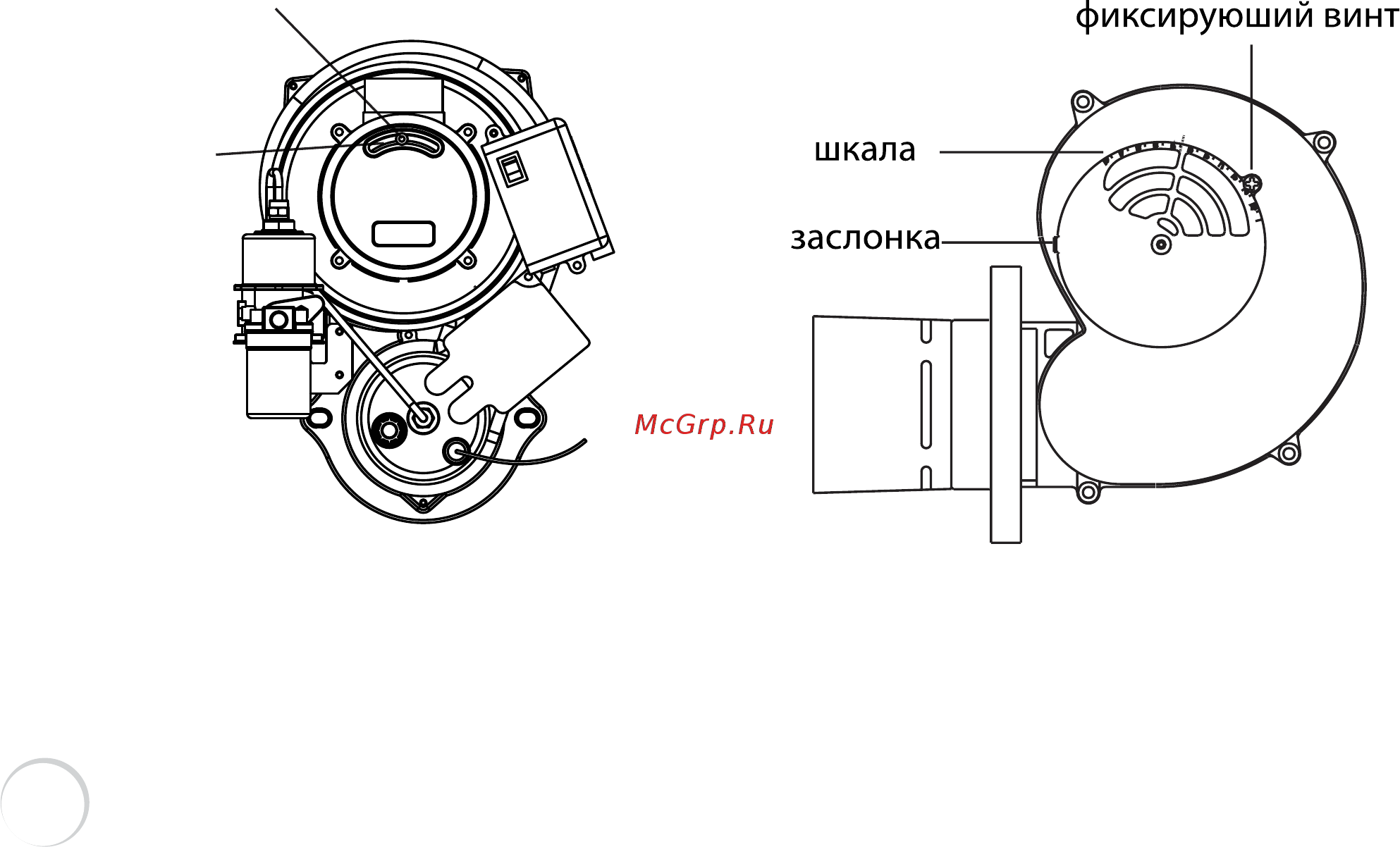

Расположение органов регулировки в зависимости от конструкциии горелки
KITURAMI делает мир теплее !
фиксирующий винт
заслонка
