32
Что такое “защита от замерзания”?
Функция защиты от замерзания поддерживает котел и трубы системы отопления на
определенной температуре для предотвращении повреждения в результате замерзания.
1. Включается при обнаружении датчиком температуры в контуре отопления или датчиком
температуры в пульте управления, температуры 8
O
C или менее.
Действие: Запускается циркуляционный насос на 10 минут. После 30 секундной паузы
вновь запускается циркуляционный насос на 10 минут. Отключение режима.
При повышении температуры до 10
O
C режим автоматически отключается.
2. Включается при обнаружении датчиком температуры контура отопления или датчиком
температуры в пульте управления, температуры 5
O
C или менее.
Действие: Запускаются циркуляционный насос и газовая горелка.
При достижении температуры теплоносителя в контуре отопления 50
O
C или датчиком
температуры в пульте управления 18
O
C - отключается газовая горелка. Циркуляционный насос
продолжает работу в течение 5 минут после останова газовой горелки. Отключение режима.

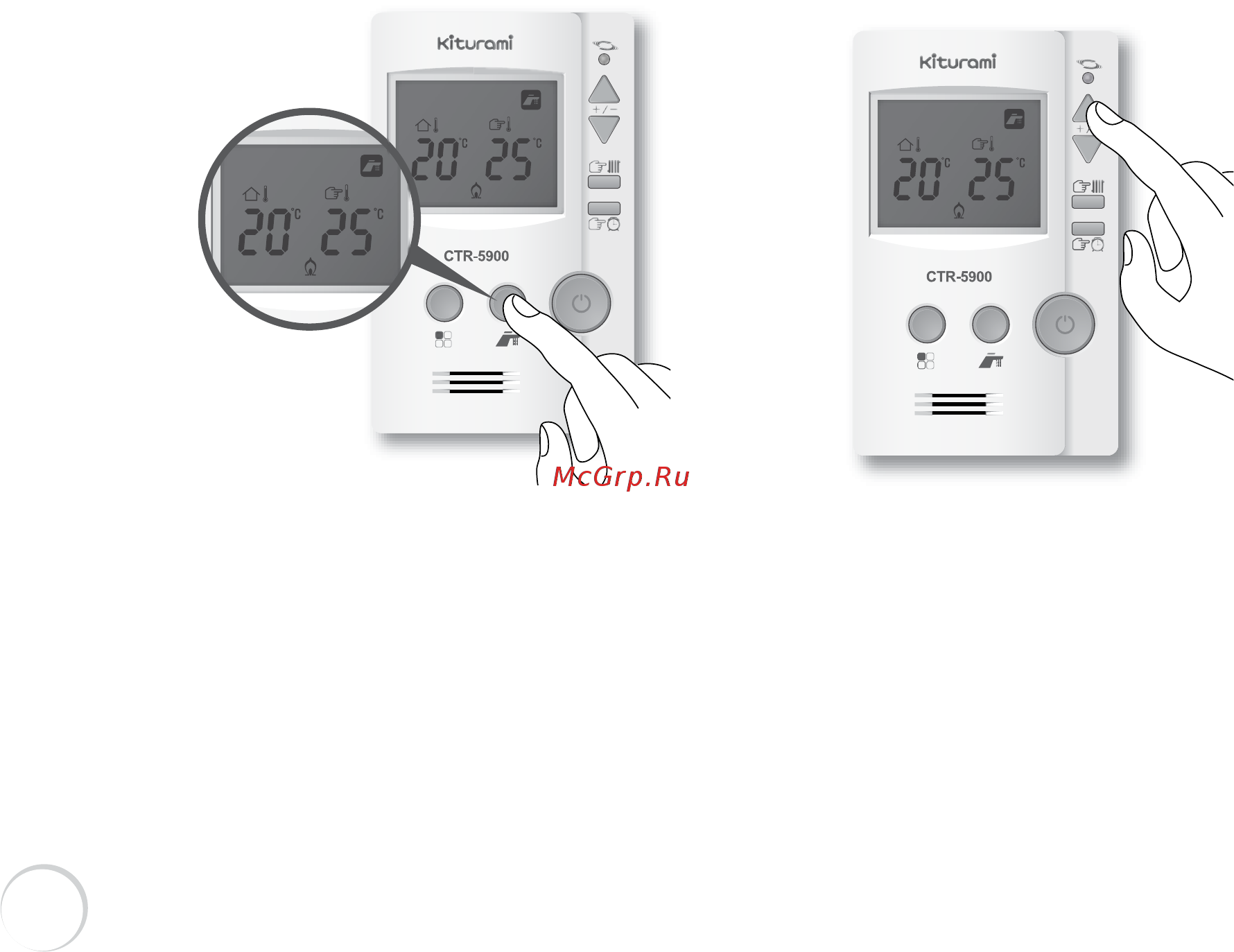

1. При нажатии кнопки “Душ” котел принудительно переводится в режим приоритета ГВС.
2. Через 2 часа 30 минут после установки режима “Душ” котел автоматически переключится
на предыдущий режим работы.
3. В данном режиме работы котла контур отопления принудительно включится только при
срабатывании функции защиты от замерзания.
11.1.4 Режим “Душ”
