23
KITURAMI делает мир теплее !
Опасно
Опасно
Опасно
Необходимо
соблюдать
Необходимо
соблюдать
Необходимо
соблюдать

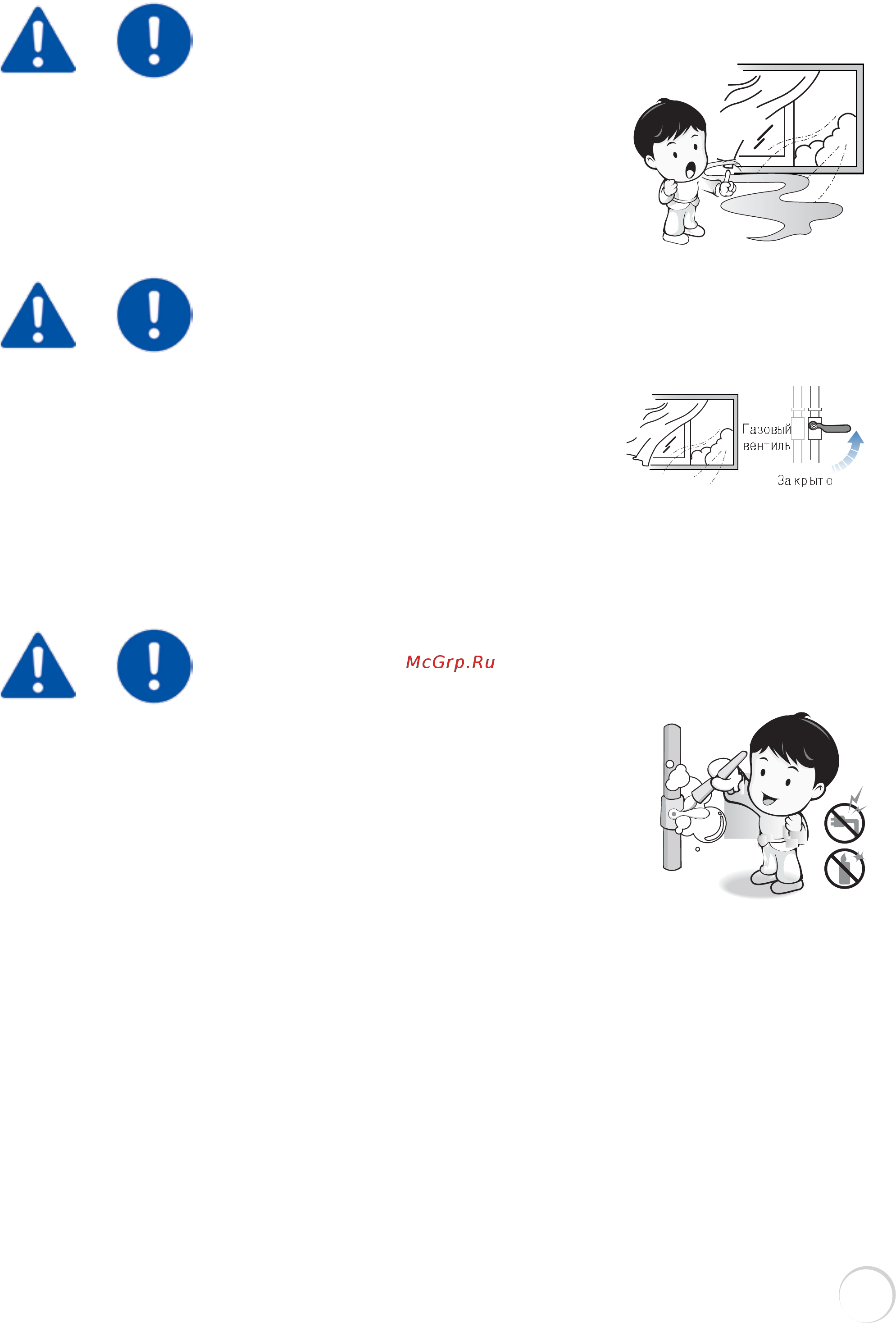

Предотвращение отравления
угарным газом
В случае утечки дымовых газов в помещение, возникает
опасность отравления угарным газом . Убедитесь, что трубы
дымохода герметично соеденены, а также периодически
открывайте окно для проветривания.
Меры принимаемые при утечке топлива
1. При выявлении утечке топлива незамедлительно прекратите
эксплуатацию котла.
2. Закройте кран подачи топлива .
3. Откройте окно для проветривания и позвоните
в специализированное предприятие.
Возможно воспламенение в результате прекращения использования другого
теплоизлучающего устройства или отключения его от питания. Это может также привести к
пожару или взрыву паров топлива
Проверка на предмет утечки топлива
Необходимо осуществлять периодический осмотр топливной
магистрали на предмет утечки. При обнаружении подтеканий
топлива закройте кран подачитоплива и свяжитесь со
специализированным предприятием
для устранения неисправности.
Приймите все необходимые меры пожарной безопасности , не пользуйтесь открытым
пламенем (сигареты, зажигалки, спички и т.д.)
10. Требования безопасности при эксплуатации
