57
14.8.2 Подключение толивопровода для котлов
мощностью более 21000 ккал/час

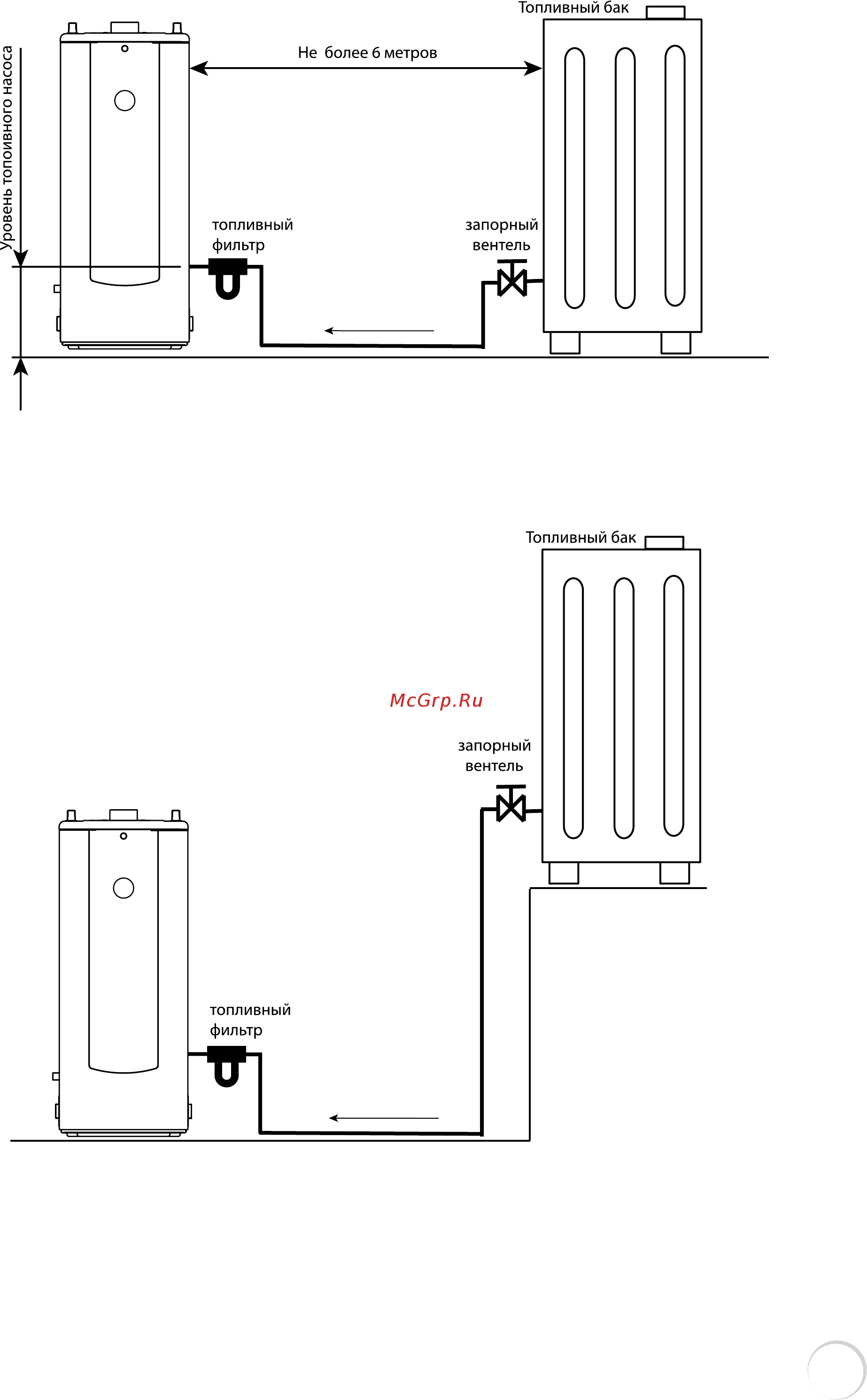

При размещении топливного бака выше уровня топливного насоса допускается
подключение однотрубной или двухтрубной линией протяжённостью не более 6 метров.
Внутренний диаметр применяемой трубы рекомедуется 6-8 мм.
Высота от уровня топливного насоса до верхнего уровня в топливном баке
не более 3 метра.
