24

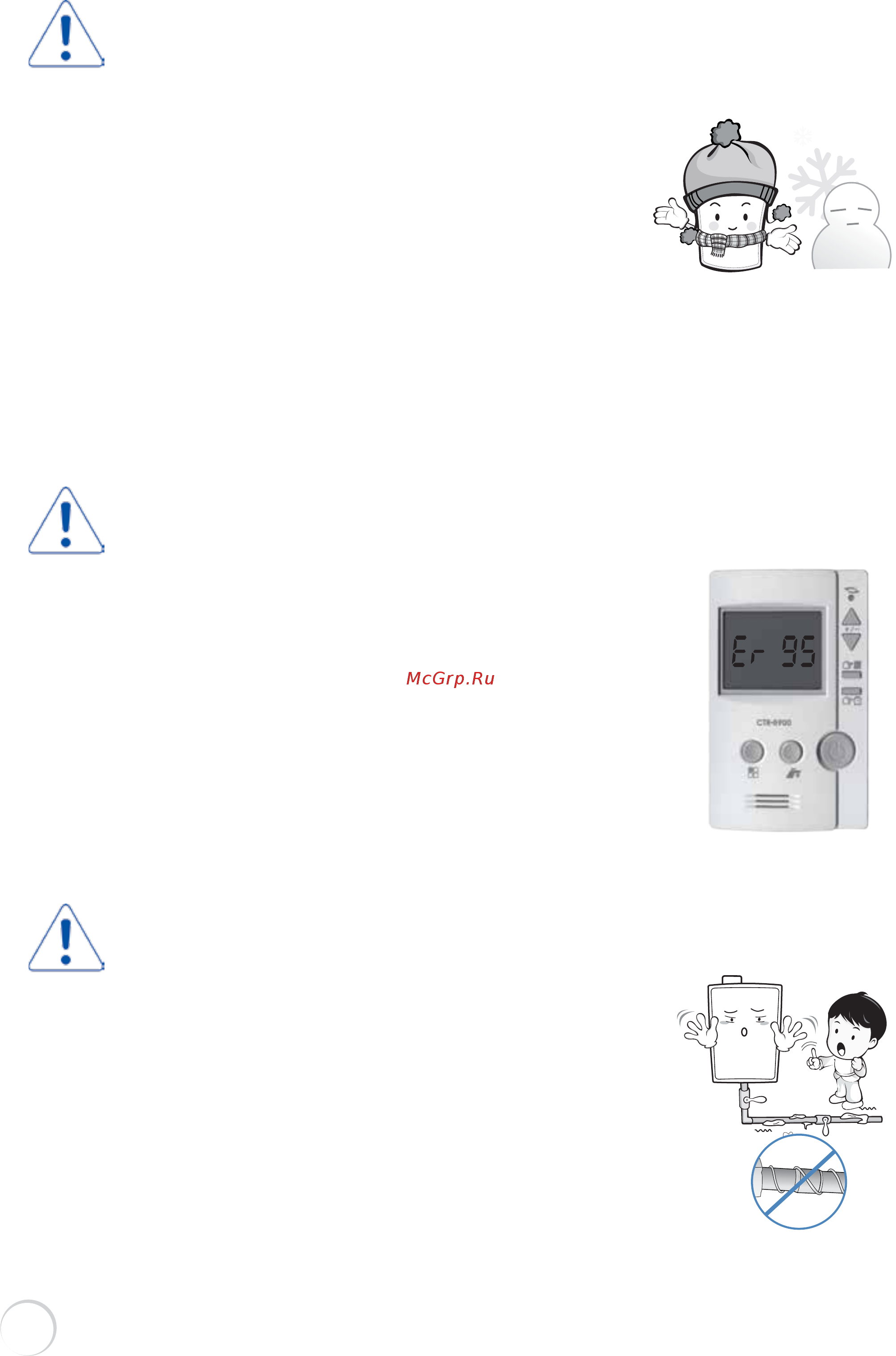

Предотвращение замерзания котла
Не отключайте топливо и электропитание котла при длительном
отсутствии дома в отопительный сезон .
Если Вы надолго уезжаете зимой из дома и планируете
не использовать отопление, отключите топливо и электропитание
котла, слейте воду из котла (через дренажный вентель в котельной )
и системы отопления для предотвращения замерзания
котла/элементов системы отопления(труб, радиаторов и т.п.) и появления трещин.
Снижение температуры воздуха может вызвать замерзание внешней трубы и оказать
воздействие на котел, поэтому необходимо осуществить тщательную изоляцию внешнего
отопления и подводки системы отопления.
При отсутствии подачи горячей
воды контура отопления, вызванном
замерзанием труб
Зимой замерзание трубы холодной воды приводит к
автоматическому прекращению подачи горячей воды. На пульте
управления появится код “95”. Если устройство оставить в таком
состоянии, котел может замерзнуть и дать трещины.
Не прикрепляйте различные устройства
для утепления к системе отопительных
труб
Не прикрепляйте электрические устройства, такие как
нагревательный провод или стержень нагревателя (ТЭН ), чтобы
предотвратить замораживание или образование трещин в трубе
зимой. Это может привести к повреждению имущества или травме.
Внимание
Внимание
Внимание
