КОНТРОЛЬНЫЙ СПИСОК
ПОДКЛЮЧЕНИЯ
Чтобы убедиться в правильности
подключений главного блока, проверьте
следующее:
Провод дистанционного включения
a. На главном блоке нет вывода для
дистанционного включения или провода
питания антенны.
b. Провод питания антенны главного блока
активируется только при включенном радио
(выключается в режиме использования кассет
или CD-дисков).
c. Провод питания антенны главного блока
является выходом логического уровня (+) 5 В,
отрицательным триггером (тип заземления)
или не может поддерживать (+) 12 В при
соединении с другим оборудованием, кроме
питания антенны автомобиля.
Если вы обнаружите хотя бы одно из
указанных выше условий, провод
дистанционного включения усилителя
S-A60M/S-A32F/S-A55V необходимо
подсоединить к переключаемому источнику
питания (стартеру) в автомобиле.
Обязательно используйте предохранитель
3 А как можно ближе к этому отводу стартера.
При таком способе подключения усилитель
S-A60M/S-A32F/S-A55V будет включаться и
оставаться включенным, пока включен
переключатель стартера.
Если вас это не устраивает, на проводе
включения S-A60M/S-A32F/S-A55V, кроме
упомянутого выше предохранителя 3 А,
можно установить однополюсный
переключатель SPST (Single Pole, Single
Throw). В последствии этот переключатель
будет использоваться для включения (и
выключения) устройства S-A60M/S-A32F/
S-A55V. Поэтому данный переключатель
следует устанавливать таким образом, чтобы
он был доступен водителю. Обязательно
выключайте этот переключатель, когда
автомобиль заглушен. В противном случае
усилитель будет оставаться включенным и
разряжать аккумулятор.

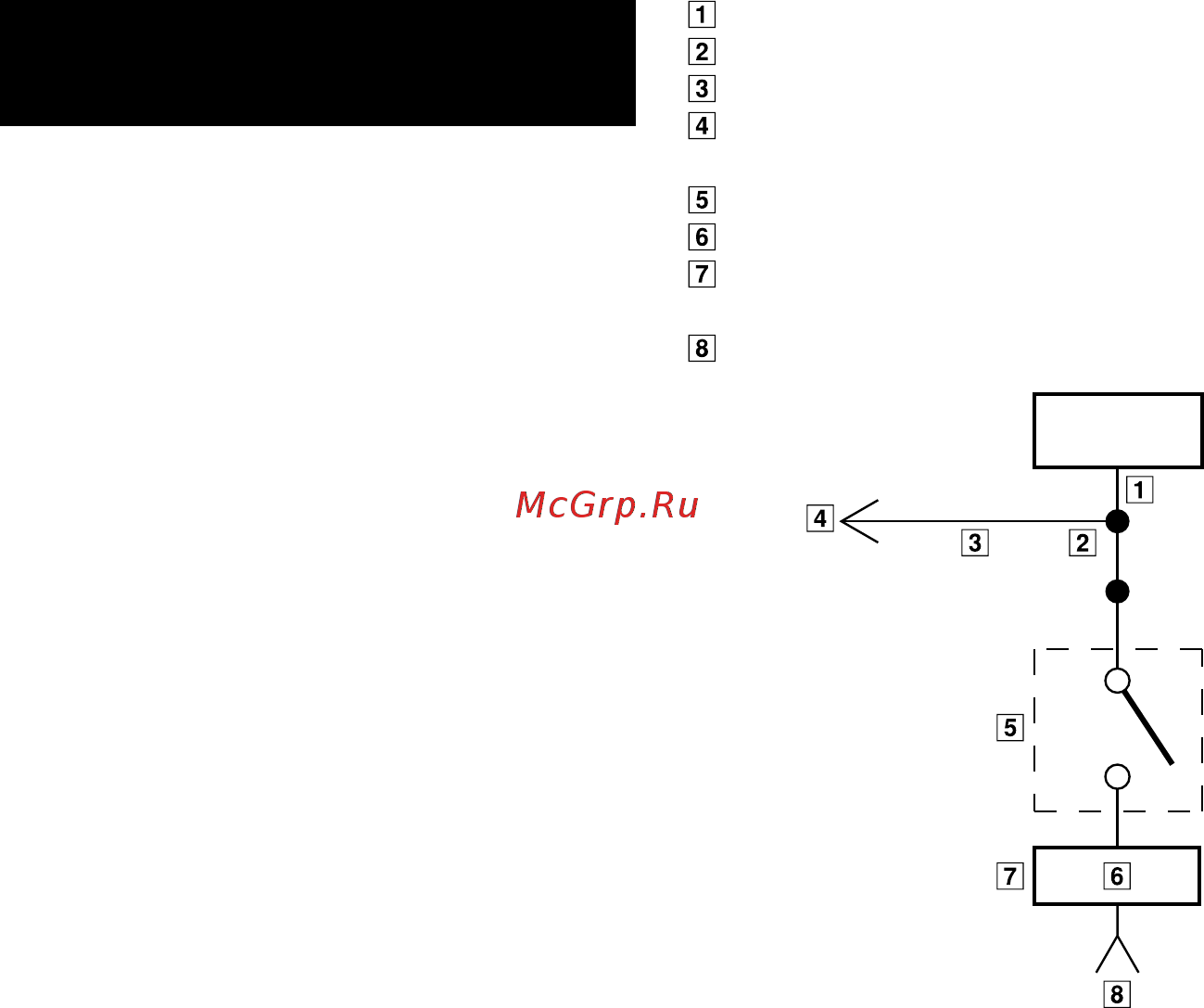

Синий/белый
Питание антенны
Провод дистанционного включения
Ведет к проводам дистанционного включения
других компонентов Alpine
Переключатель SPST (опционально)
Предохранитель (3 А)
Как можно ближе к отводу стартера
автомобиля
Источник зажигания
Усилитель
