ALPINE S-A60M/S-A32F/S-A55V 68-35792Z60-A (DE/IT/SE/RU)
16-RU

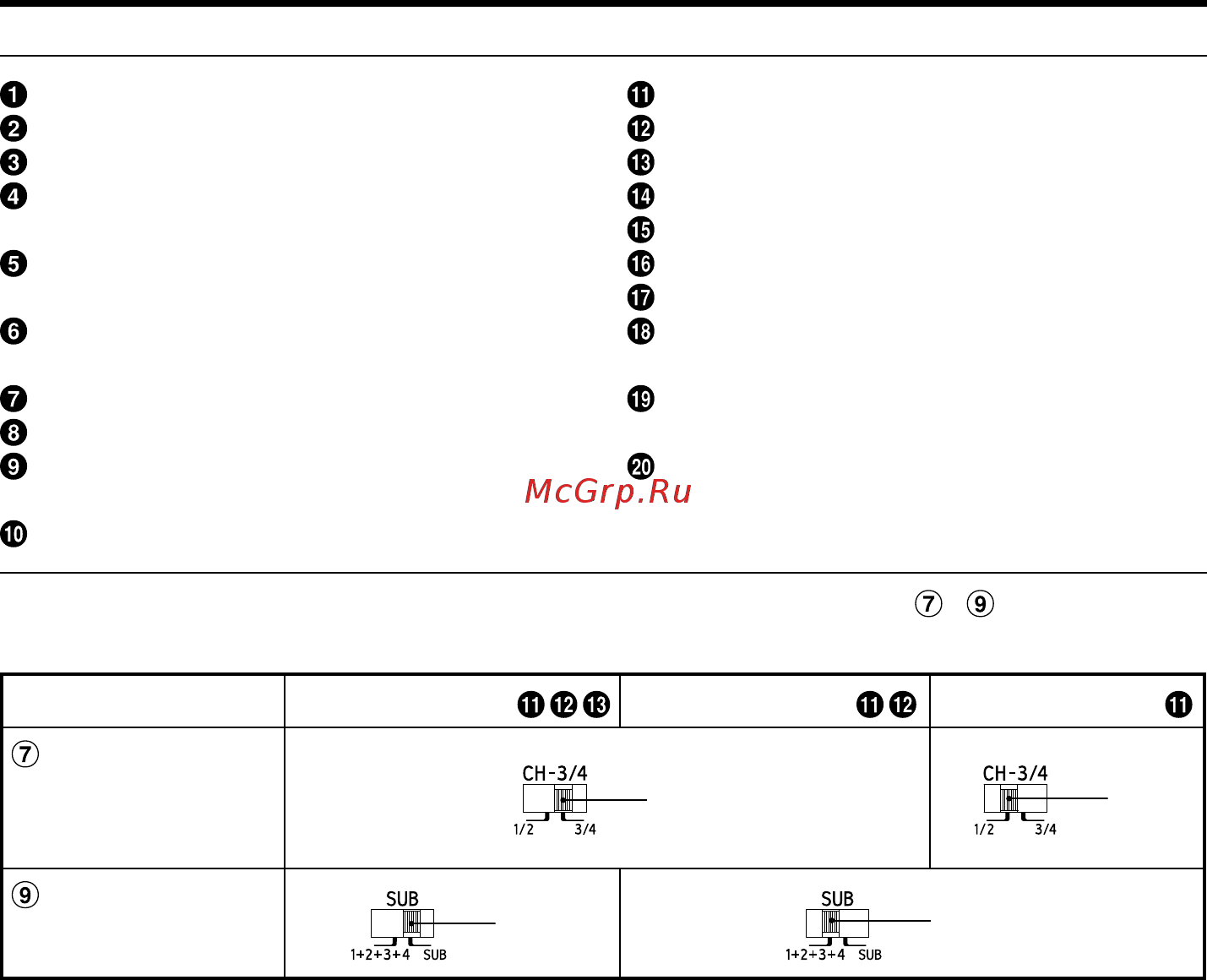

Базовая схема соединений для S-A55V
Клеммы выходов динамиков
Предохранитель
Клемма источника питания
Вывод аккумулятора (приобретается
дополнительно)
Провод дистанционного включения
(приобретается дополнительно)
Вывод заземления (приобретается
дополнительно)
Входные разъемы RCA
Разъемы предвыхода
Дистанционное управление низкими
частотами (опционально)
Главный блок и др.
Передний выход
Задний выход
Выход сабвуфера
Передние динамики
Задний динамик
Сабвуфер
Сабвуфер с двойной звуковой катушкой
Удлинительный кабель RCA (приобретается
дополнительно)
Кабель-переходник динамик-RCA
(приобретается дополнительно)
Y-адаптер (приобретается дополнительно)
Для устройства S-A55V измените настройку переключателя входного канала ( )/( ) в соответствии с
количеством каналов входа динамика.
5-канальный вход: 4-канальный вход: 2-канальный вход:
Переключатель
входного канала
(CH-3/4)
[3/4]
[1/2]
Переключатель
входного канала (SUB)
[SUB]
[1+2+3+4]
Систем
* Если на
удлини
(приоб
подклю
Систем
