ALPINE S-A60M/S-A32F/S-A55V 68-35792Z60-A (DE/IT/SE/RU)
7-RU
DE
IT
SE
RU
Меры предосторожности при
подключении проводов
При использовании кабелей сторонних
производителей (провод питания) для
упрощения соединения используйте винты из
комплекта поставки. Процедура подключения
описана ниже. Если у вас есть сомнения по
поводу этого соединения, обратитесь к своему
дилеру.
1. Проверьте размер провода.
• Для получения дополнительной
информации о необходимом размере
проводов см. прилагаемые
“Предостережения относительно
подключения проводов подачи питания” и
“Предостережения относительно проводов
подачи питания” (стр. 19), а затем
используйте провода указанного размера.
• Если калибр используемого провода
неизвестен, обратитесь к дилеру.
2. Снимите изоляцию с концов выводов
провода примерно на 7 – 10мм.
Конец провода
устройства
Скрутите концы проводов
7 – 10мм
ПРИМЕЧАНИЯ
• Если очищенная часть провода слишком
коротка, соединение может быть плохим, что
приведет к неправильной работе или
прерываниям звука.
• С другой стороны, если вы очистите слишком
длинную часть провода, может произойти
короткое замыкание.

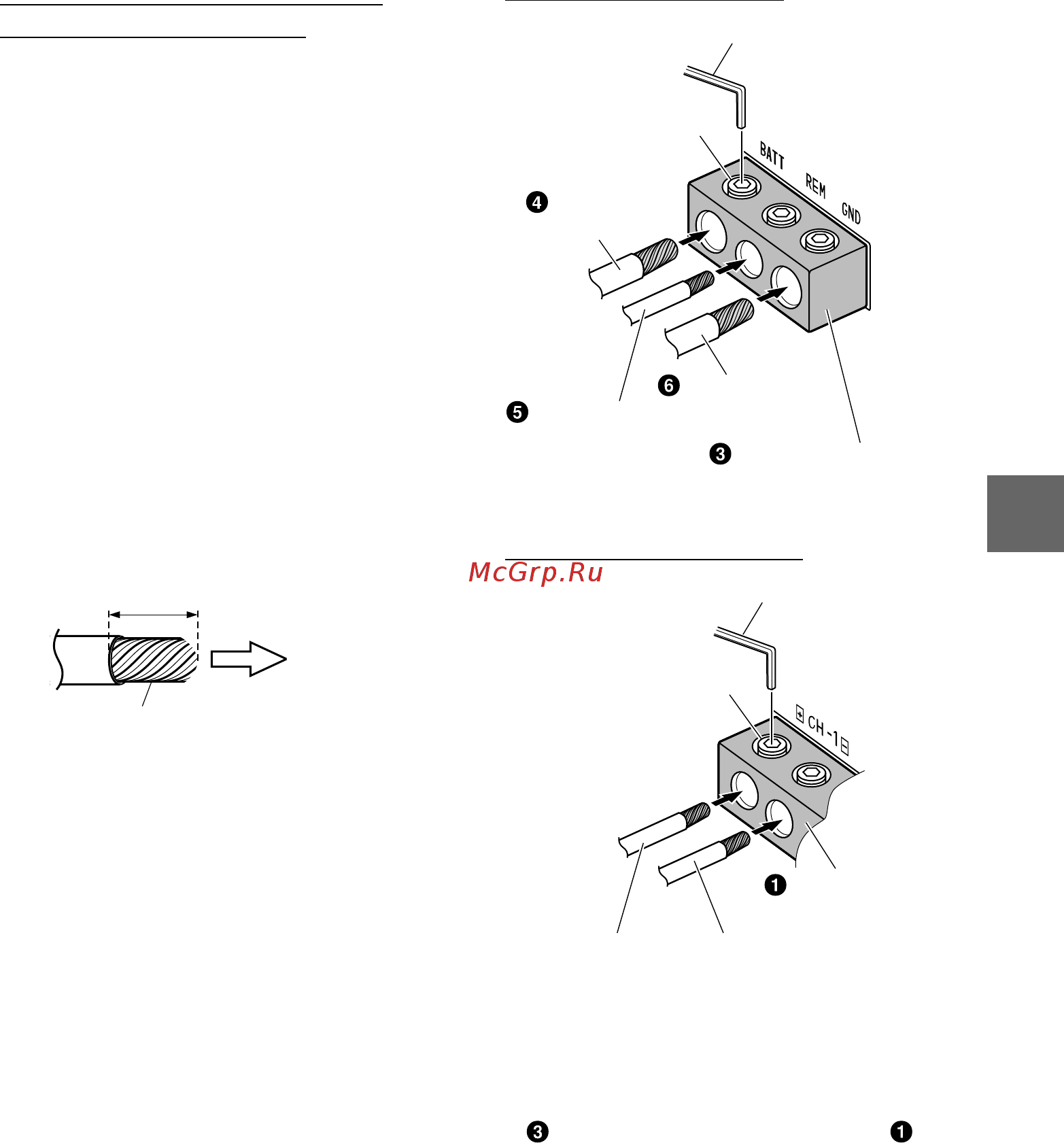

3. Затяните шестигранный винт с помощью
шестигранного ключа (в комплекте), чтобы
зафиксировать провод.
Прежде чем выполнять это соединение, с
помощью изоляционной сжимающейся
трубки изолируйте открытую часть
провода рядом с клеммой.
Клемма источника питания
Шестигранный ключ (в комплекте)
Вывод
аккумулятора
Провод дистанционного
включения
Клемма источника питания
Вывод заземления
Винт с шестигранным
углублением под ключ
(пример: S-A32F)
Клеммы выходов динамиков
Шестигранный ключ (в комплекте)
Винт с шестигранным
углублением под ключ
Клеммы выходов
динамиков (+)
Клеммы выходов
динамиков (–)
Клеммы выходов
динамиков
(пример: S-A32F)
ПРИМЕЧАНИЯ
• Обязательно используйте шестигранный винт,
прикрепленный к клемме источника питания
( ) или клеммам выходов динамиков ( ).
• Из соображений безопасности подключайте
выводы аккумулятора в последнюю очередь.
• Чтобы избежать отсоединения выводов или
падения блока, не переносите блок, держа его
за провода.
