ALPINE S-A60M/S-A32F/S-A55V 68-35792Z60-A (DE/IT/SE/RU)
12-RU
Систем
СХЕМЫ СИСТЕМЫ
Перед выполнением подключения проверьте общее значение сопротивления динамика,
подключенного к устройству. По любым вопросам обращайтесь к ближайшему дилеру Alpine.

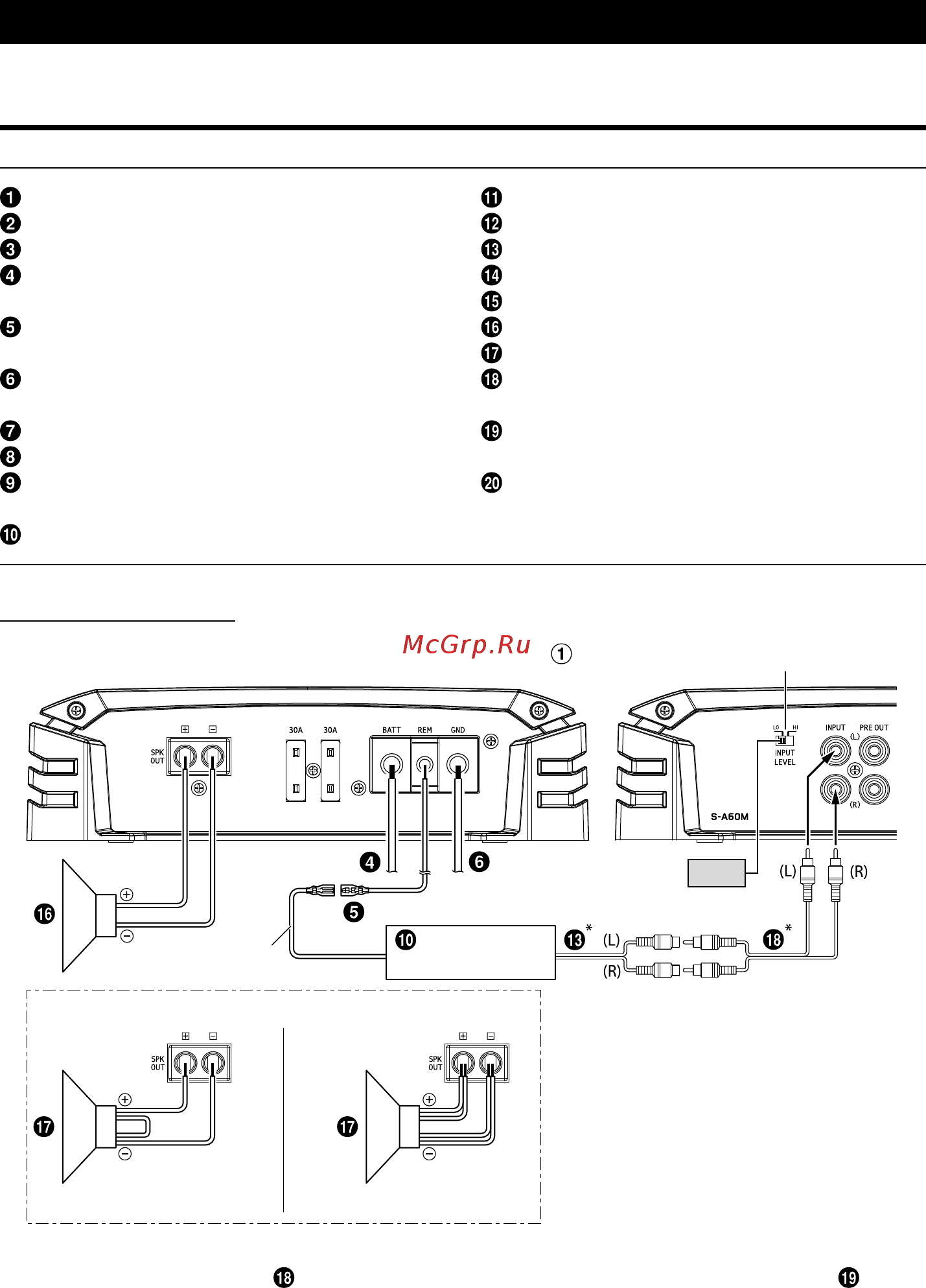

Базовая схема соединений для S-A60M
Клеммы выходов динамиков
Предохранитель
Клемма источника питания
Вывод аккумулятора (приобретается
дополнительно)
Провод дистанционного включения
(приобретается дополнительно)
Вывод заземления (приобретается
дополнительно)
Входные разъемы RCA
Разъемы предвыхода
Дистанционное управление низкими
частотами (приобретается дополнительно)
Главный блок и др.
Передний выход
Задний выход
Выход сабвуфера
Передние динамики
Задний динамик
Сабвуфер
Сабвуфер с двойной звуковой катушкой
Удлинительный кабель RCA (приобретается
дополнительно)
Кабель-переходник динамик-RCA
(приобретается дополнительно)
Y-адаптер (приобретается дополнительно)
Система сабвуфера
Система сабвуфера с двойной звуковой катушкой
Последовательное
подключение
Параллельное
подключение
[LO]
Главный блок и др.
Провод дистанционного
включения
Переключатель уровня входа динамика
* Если на подключенном главном блоке отсутствуют выход динамиков и невозможно использовать
удлинительный кабель RCA ( ), то можно использовать кабель-переходник динамик-RCA ( )
(приобретается дополнительно). Подробнее о выполнении подключения см. в разделе “О
подключении к схеме подключения уровня динамиков” (стр. 18).
