Alpine S-A55V [19/26] Система из 4 динамиков и сабвуфера
![Alpine S-A32F [19/26] Система из 4 динамиков и сабвуфера](/views2/1473191/page19/bg13.png)
ALPINE S-A60M/S-A32F/S-A55V 68-35792Z60-A (DE/IT/SE/RU)
17-RU
DE
IT
SE
RU
ой
тается
ьно)
тствии с
вход:
[1/2]

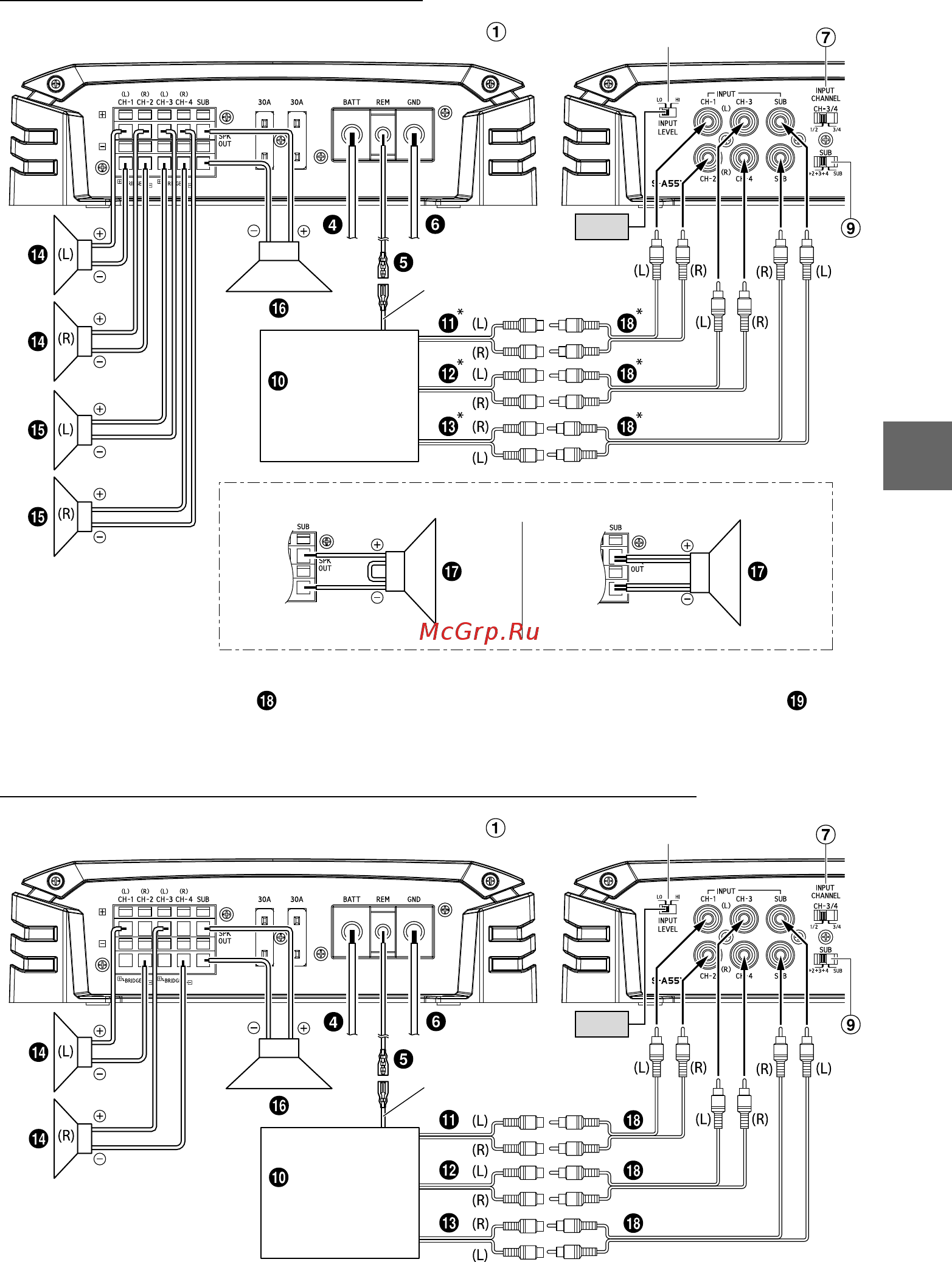

Система из 4 динамиков и сабвуфера
Система сабвуфера с двойной звуковой катушкой
Последовательное подключение Параллельное подключение
[LO]
Главный блок и др.
Провод дистанционного
включения
Переключатель уровня входа динамика
* Если на подключенном главном блоке отсутствуют выход динамиков и невозможно использовать
удлинительный кабель RCA ( ), то можно использовать кабель-переходник динамик-RCA ( )
(приобретается дополнительно). Подробнее о выполнении подключения см. в разделе “О
подключении к схеме подключения уровня динамиков” (стр. 18).
Система из 2 динамиков и сабвуфера (мостовые соединения)
[LO]
Главный блок и др.
Провод дистанционного
включения
Переключатель уровня входа динамика
