Viessmann Vitocrossal 200 СМ2 (напол./газ) 400-620 кВт [10/32] Монтаж теплоизоляции
![Viessmann Vitocrossal 200 СМ2 (напол./газ) 400-620 кВт [10/32] Монтаж теплоизоляции](/views2/1474230/page10/bga.png)
10

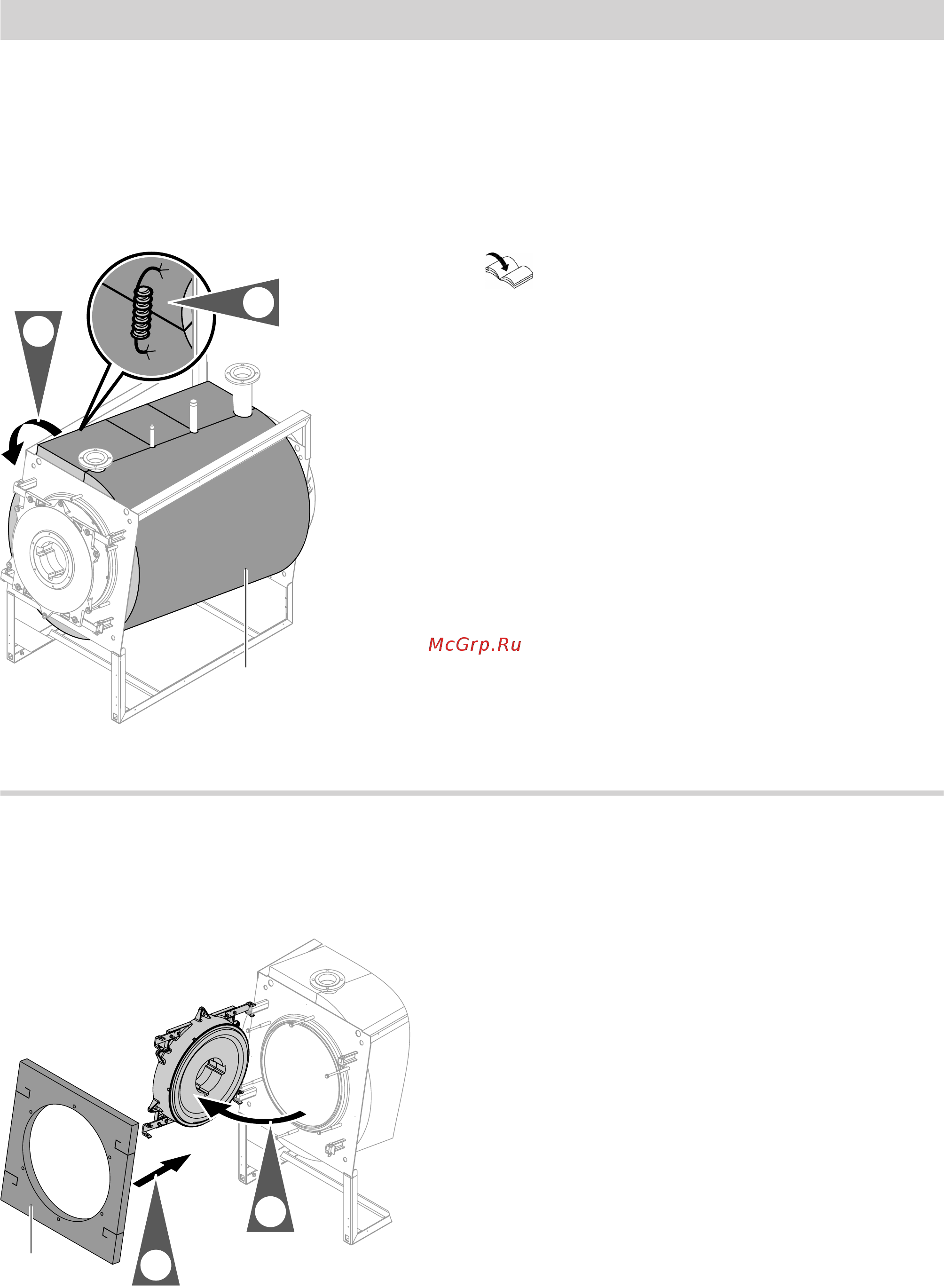

Теплоизоляционный кожух котлового блока
Необходимые детали:
■
Теплоизоляционный кожух
3
из пакета теплоизо-
ляции, часть 1
■
Натяжные пружины с упаковки с крепежными
деталями
eQ
из пакета теплоизоляции, часть 2
2.
1.
3
Рис. 7
Указание
При режиме эксплуатации с отбором воздуха для
горения извне смонтировать приточный воздухо-
вод перед установкой теплоизоляционных пане-
лей.
Инструкция по монтажу принадлежностей
для режима эксплуатации с отбором воздуха
для горения извне
фронтальный теплоизоляционный мат
Необходимые детали из пакета теплоизоляции,
часть 1:
■
фронтальный теплоизоляционный мат
8
2.
1.
8
Рис. 8
!
Внимание
Падение дверцы котла может привести к
повреждениям и травмам.
Необходимо зафиксировать дверцу котла
после открытия, тем самым предохранив ее
от падения.
Монтаж теплоизоляции
5583 521 UA
