Viessmann Vitocrossal 200 СМ2 (напол./газ) 400-620 кВт [6/32] Подготовка монтажа
![Viessmann Vitocrossal 200 СМ2 (напол./газ) 400-620 кВт [6/32] Подготовка монтажа](/views2/1474230/page6/bg6.png)
6
C
A
A
B
b
500
1000
a
500
D

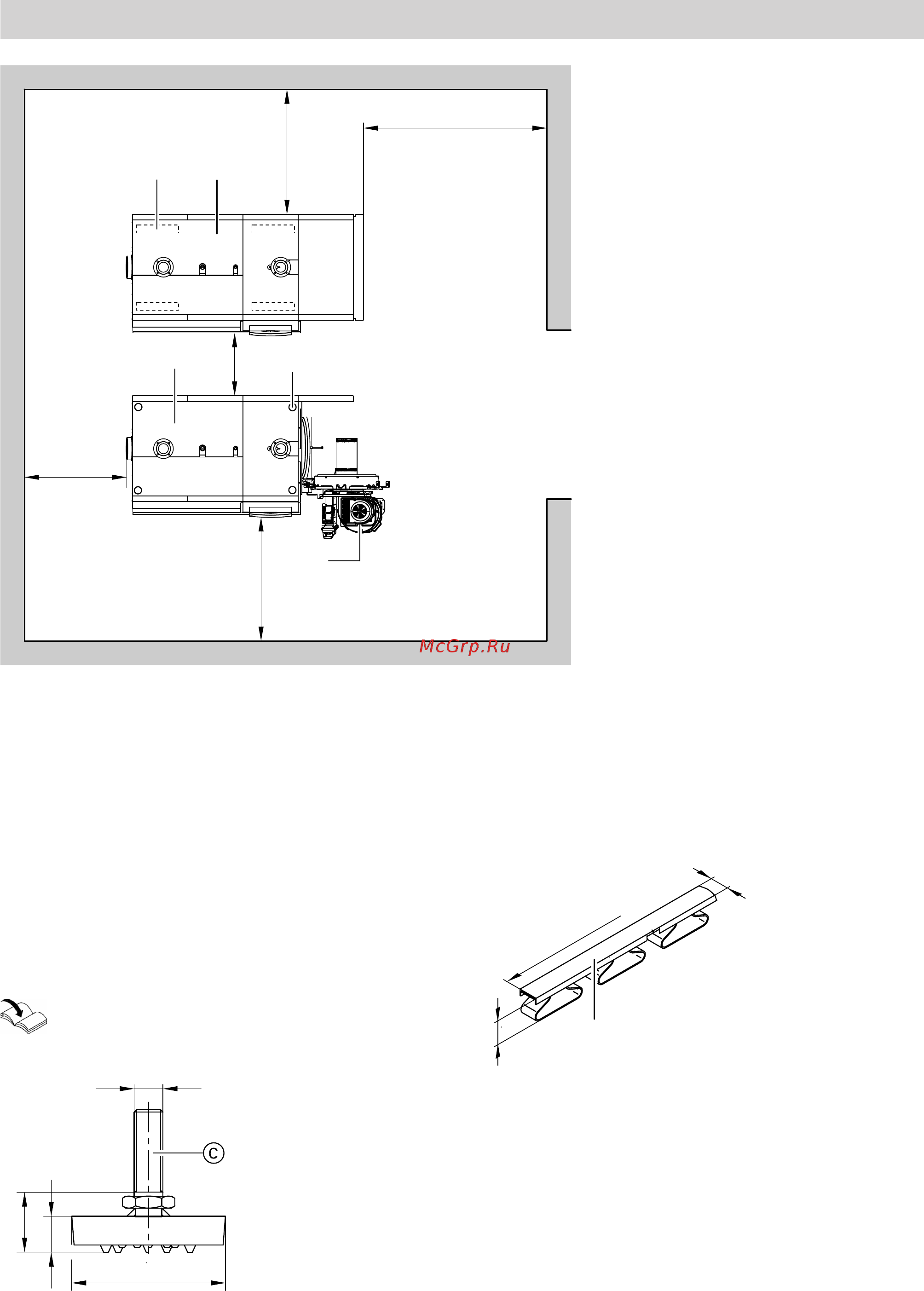

Рис. 1
A
Водогрейный котел
B
Горелка
C
Звукопоглощающие регулируемые опоры (при-
надлежность)
D
Звукопоглощающие подкладки котла (принад-
лежность)
Размер a: 500 мм
Размер b: 700 мм
Размеры a и b при использовании
принадлежностей Viessmann для двухкотловых
установок:
Инструкция по монтажу коллектора продуктов
сгорания
100
20
28
M12
Рис. 2
D
c
d
e
Рис. 3
Пространство, необходимое для монтажа
5583 521 UA
