Ном. тепловая мощность кВт 400 500 620
Звукопоглощающие регулируемые опоры
Допуст. нагрузка кг 1000
Количество шт. 4
Звукопоглощающие подкладки котла
Допуст. нагрузка кг 1500 1750
c (впереди) / кол-во мм/шт. 375/2 500/2
c (сзади) / кол-во мм/шт. 375/2 375/2
d мм 30
e (без нагрузки) мм 42
e (под нагрузкой) мм 37
Детали в упаковке теплоизоляции
Теплоизоляция и панели облицовки поставляются в
2 пакетах. Ниже приводится описание элементов,
содержащихся в отдельных пакетах.

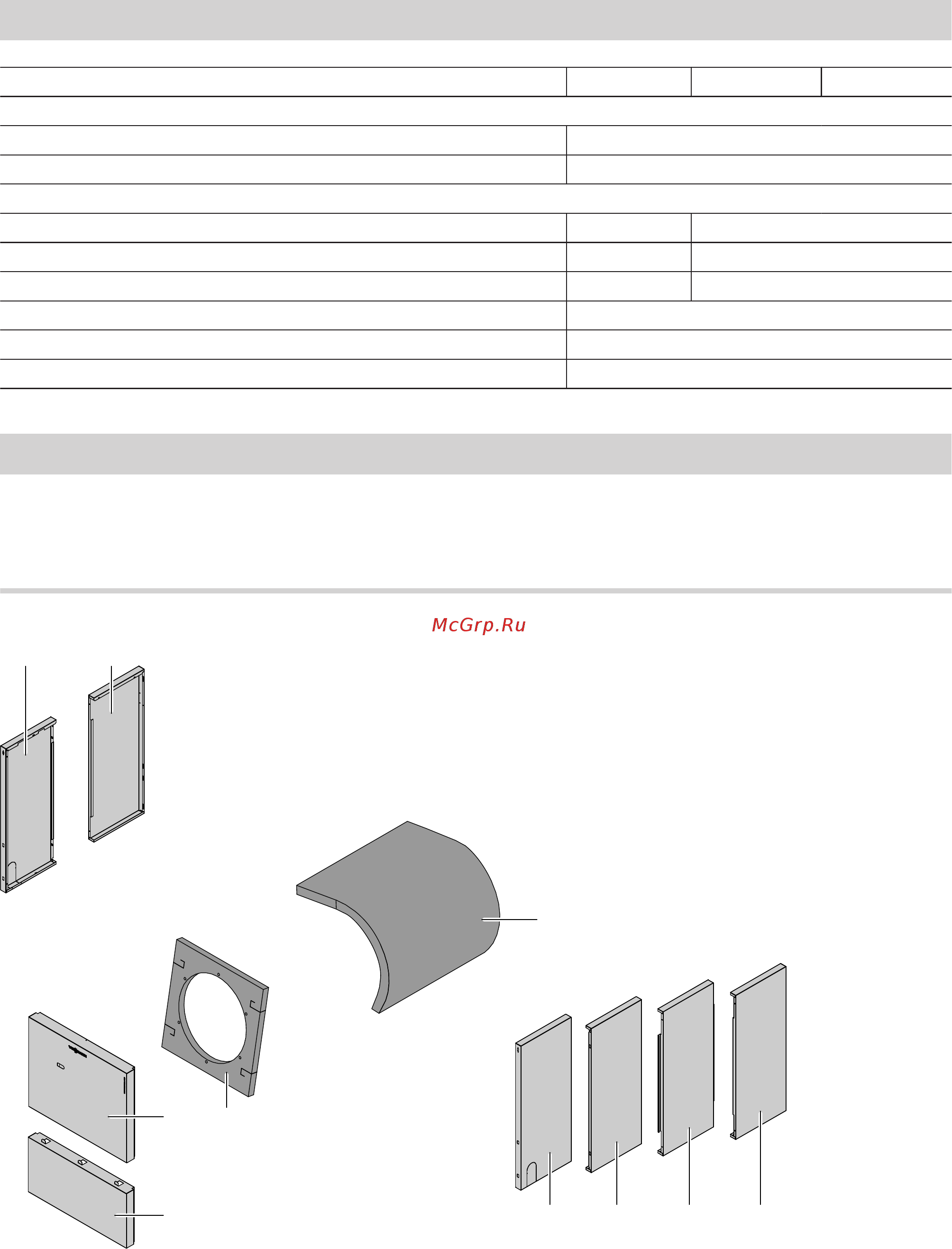

Пакет теплоизоляции, часть 1
21
7 6 5
qP
9 8
4
3
Рис. 4
1
Передняя боковая панель облицовки слева
2
Задняя боковая панель облицовки слева
3
Теплоизоляционный кожух
4
Задняя боковая панель облицовки справа
5
Боковая панель облицовки по центру
6
Боковая панель облицовки
7
Боковая панель облицовки справа впереди
8
Теплоизоляционный мат впереди
9
Фронтальная панель облицовки вверху
qP
Фронтальная панель облицовки внизу
Пространство, необходимое для монтажа (продолжение)
5583 521 UA
