Viessmann Vitocrossal 200 СМ2 (напол./газ) 400-620 кВт [8/32] Пакет теплоизоляции часть 2
![Viessmann Vitocrossal 200 СМ2 (напол./газ) 400-620 кВт [8/32] Пакет теплоизоляции часть 2](/views2/1474230/page8/bg8.png)
8

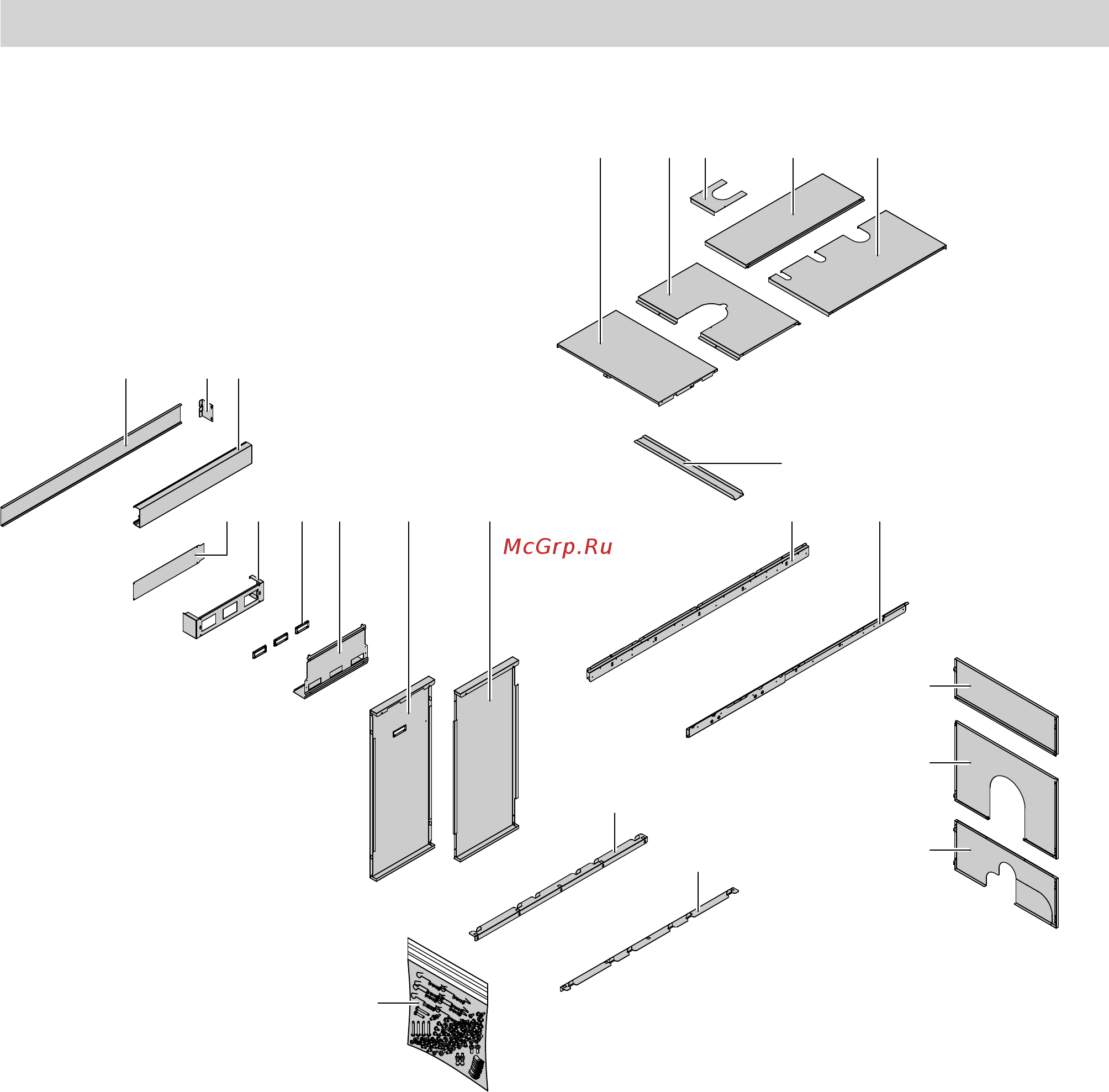

Пакет теплоизоляции, часть 2
qWqQ qE
qTqR qZ qU qI 5
wQ wW wEwPqO
wT wZ
wR
wO
wI
wU
eP
eP
eQ
Рис. 5
5
Боковая панель облицовки по центру
qQ
Кабельный канал, нижняя часть
qW
Крепежный элемент кабельного канала
qE
Кабельный канал, верхняя часть
qR
Заглушка консоли
qT
Консоль
qZ
Прокладка под острые кромки
qU
Задняя стенка консоли
qI
Боковая панель контроллера
qO
Верхняя панель облицовки впереди
wP
Верхняя панель облицовки по центру
wQ
Защитная крышка
wW
Задняя часть верхней панели облицовки слева
wE
Задняя часть верхней панели облицовки справа
wR
Траверса
wT
Верхняя шина слева
wZ
Верхняя шина справа
wU
Верхняя часть задней панели облицовки
wI
Центральная часть задней панели облицовки
wO
Нижняя часть задней панели облицовки
eP
Нижняя шина
eQ
Пакет с крепежными деталями
Детали в упаковке теплоизоляции (продолжение)
5583 521 UA
