Viessmann Vitocrossal 200 СМ2 (напол./газ) 400-620 кВт [11/32] Изменение направления открытия дверцы котла
![Viessmann Vitocrossal 200 СМ2 (напол./газ) 400-620 кВт [11/32] Изменение направления открытия дверцы котла](/views2/1474230/page11/bgb.png)
11

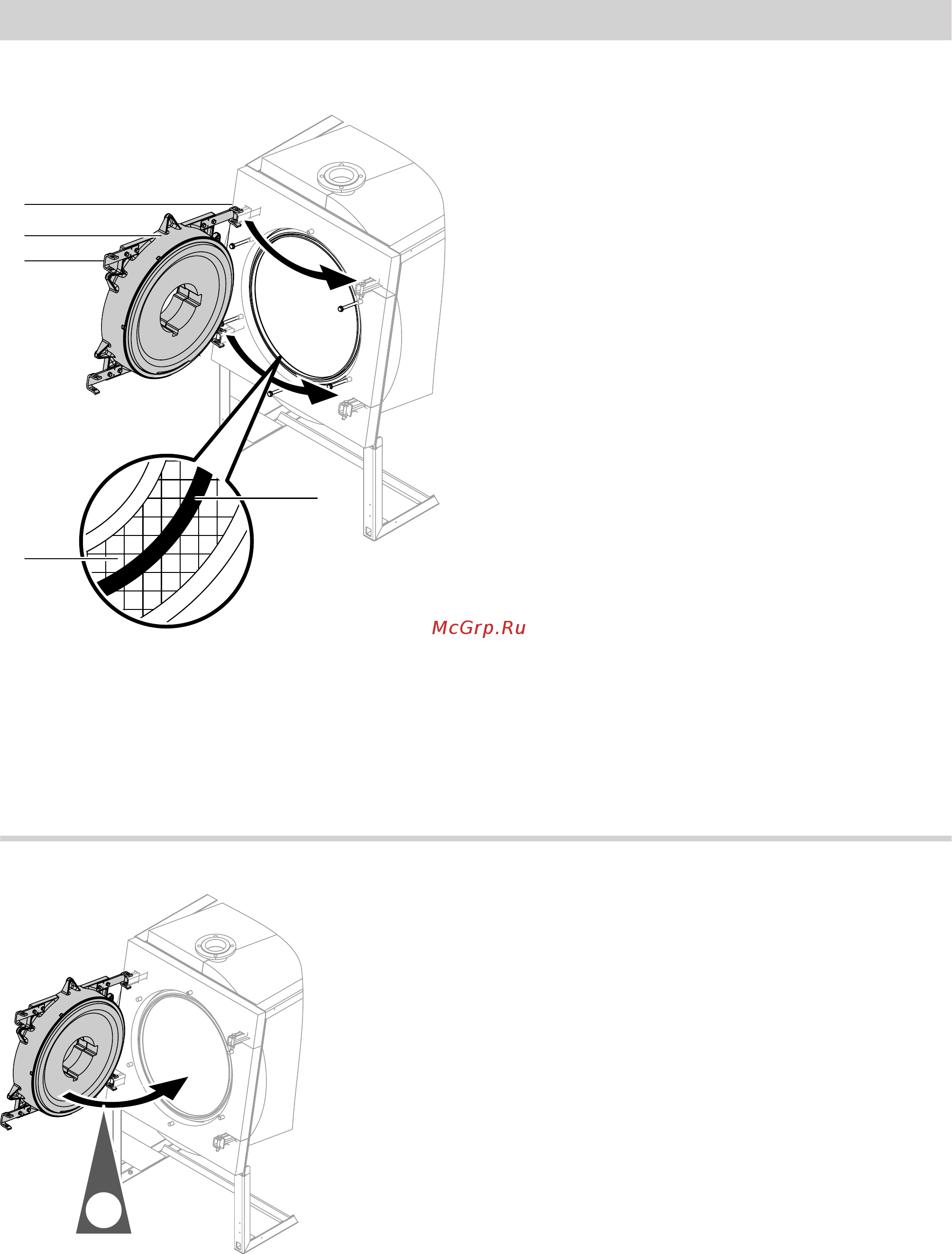

Изменение направления открытия дверцы котла
A
B
C
D
B
Рис. 9
Направление открытия дверцы котла изменяется
посредством перестановки болтов
A
на правую
сторону. Уплотнительная рамка
B
при закрытой
дверце котла должна нажимать на уплотнение
D
дверцы котла. При необходимости выровнять под-
держивающую скобу
C
.
Закрытие дверцы котла
1.
Рис. 10
Монтаж теплоизоляции (продолжение)
5583 521 UA
