Viessmann Vitocrossal 200 СМ2 (напол./газ) 400-620 кВт [21/32] Подключение горелки к газовому контуру
![Viessmann Vitocrossal 200 СМ2 (напол./газ) 400-620 кВт [21/32] Подключение горелки к газовому контуру](/views2/1474230/page21/bg15.png)

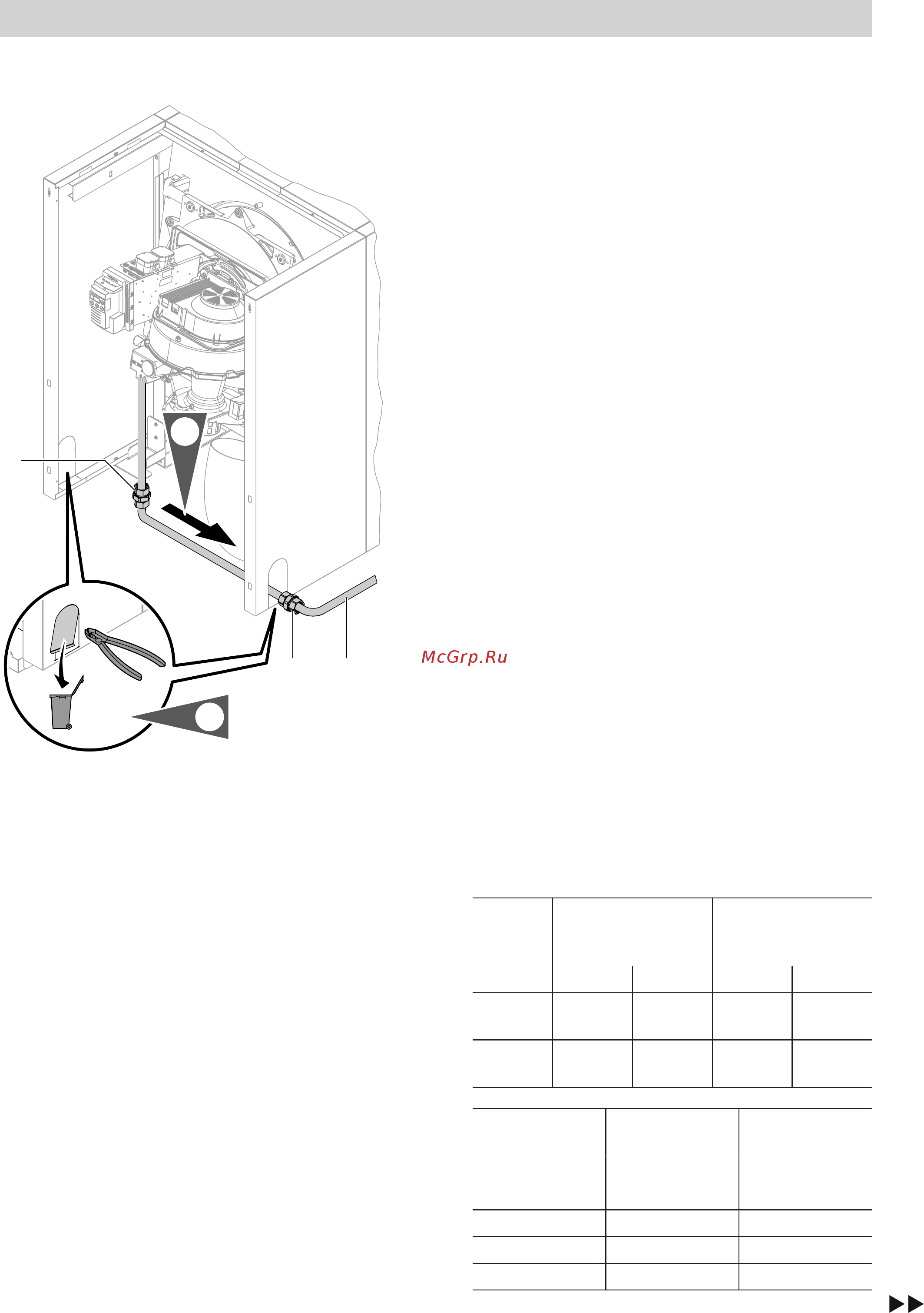

21
Подключение горелки к газовому контуру
A
B
B
2.
1.
Рис. 21
Указание
Резьбовое соединение для подключения газовой
трубы к газовой регулирующей арматуре входит
в комплект поставки.
Указание
2. Заказчик должен предоставить резьбовые сое-
динение для трубы подключения газа, чтобы
горелку можно было перевести в положение для
выполнения сервисного обслуживания.
1.
Открыть вырез для трубы подключения газа
A
в передней боковой панели облицовки по
выбору справа или слева.
Указание
Для упрощения техобслуживания в зонах
B
необходимо предусмотреть возможность раз-
деления трубы подключения газа.
2. Подключение газа должно быть выполнено
согласно TRGI 2008 или TRF 2012.
a
Выполнить подключение газа в соответ-
ствии с требованиями ÖVGW-TR Gas 1996 и
региональных строительных норм и правил.
c
Выполнить подключение газа согласно
SVGW.
Указание
В газопровод в соответствии с положением об
отоплении необходимо встроить запорный
клапан с термическим срабатыванием (TAE) и
снаружи водогрейного котла - ручное устрой-
ство блокировки газа (не входит в комплект
поставки).
Загрязнения в газопроводе
При наличии загрязнений, например, старые
трубопроводы с продуктами коррозии, мы
рекомендуем установить газовый фильтр в
подающий газопровод.
Указание для работы на сжиженном газе
При монтаже водогрейного котла в помеще-
ниях, расположенных ниже уровня поверхности
земли, мы рекомендуем установить внешний
электромагнитный предохранительный кла-
пан.
!
Внимание
Соединения газопроводов, находящиеся
под воздействием механических нагрузок,
становятся причиной возникновения
негерметичности и повреждений прибора.
Подключение газопровода к горелке дол-
жно быть выполнено без нагрузки и воз-
действия моментов силы.
Вид га-
за
Ном. динам.
давл. газа
Макс. допуст.
дин. давление
газа
мбар кПа мбар кПа
Природ-
ный газ
20 2 50 5
Сжижен-
ный газ
50 5 57,5 5,75
Ном. тепловая
мощность
Ном. тепло-
вая нагрузка
Подключение
газа
P
макс
(50/30 °C) Q
макс
(H
i
)
кВт кВт
400 381 R 1¼
500 474 R 1½
620 593 R 1½
Монтаж теплоизоляции (продолжение)
5583 521 UA
