12
Верхние и нижние шины, а также опоры для боковых панелей
Необходимые детали из пакета теплоизоляции,
часть 2:
■
Верхняя левая шина
wT
■
Верхняя правая шина
wZ
■
Нижние шины
eP
■
Винты из упаковки с крепежными деталями
eQ
■
Опоры
eW
прилагаются к водогрейному котлу.
5.
1.
4.
16x
16x
2.
A
wZ
eP
eW
3.
wT

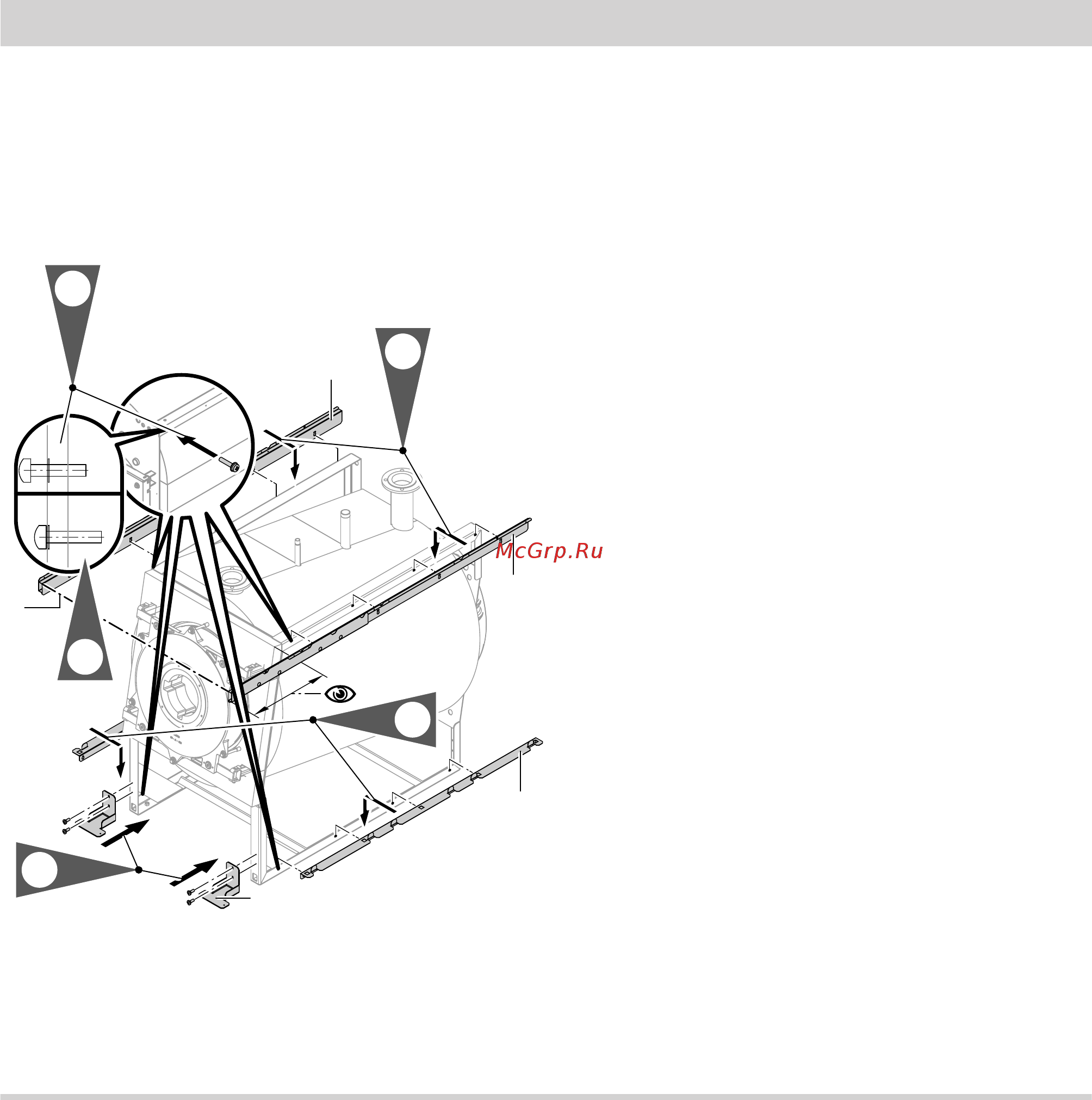

Рис. 11
5. Не затягивая, прикрутить опоры к нижней раме
двумя болтами M 6 x 16.
Указание
Верхние шины впереди должны быть располо-
жены на одной прямой (см.
A
).
Шины основания должны вытупать назад.
Боковые панели облицовки
Необходимые детали из пакета теплоизоляции,
часть 1:
■
Боковая панель облицовки по центру
5
■
Задняя боковая панель облицовки справа
4
■
Задняя боковая панель облицовки слева
2
■
Боковая панель облицовки
6
Необходимые детали из пакета теплоизоляции,
часть 2:
■
Боковая панель облицовки по центру
5
■
Боковая панель контроллера
qI
■
Винты из упаковки с крепежными деталями
eQ
Монтаж теплоизоляции (продолжение)
5583 521 UA
